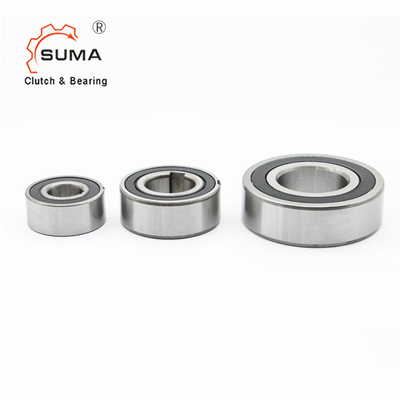

CSK6005 CSK6006 CSK6007 CSK6005PP Holdback One Way Overrunning Clutch Bearings
Ketakutan akan bantalan kopling satu arah sprag
Seri CSK One Way Bearing memiliki tinggi penampang radial yang kecil dan juga biasa dikenal sebagai One Way Bearing atau Anti-Reverse Bearing.One Way Bearing dirancang untuk mentransmisikan torsi antara poros dan housing dalam satu arah dan memungkinkan gerakan bebas ke arah yang berlawanan.
Kopling CSK biasanya merupakan elemen mesin khusus:
Saat berputar dalam satu arah, tidak ada kontak antara cincin bagian dalam dan luar, yaitu kopling satu arah bebas berputar.
Saat berputar ke arah lain, cincin bagian dalam dan luar berada dalam kontak dekat, dan kopling satu arah dapat mengirimkan torsi tinggi.
Selain model CSK dasar, tipe CSK..P memiliki fitur keyway pada inner race.
Untuk alasan ini dapat dikunci ke poros dengan toleransi k6.Perlombaan luar masih harus ditekan ke dalam rumah kaku untuk toleransi N6.
CSK..PP memiliki alur pasak pada balapan dalam dan luar.Toleransi pemasangan yang direkomendasikan adalah h6 pada poros dan H6 pada rumah yang kaku.Harap hubungi kami jika suhu sekitar atau suhu pengoperasian tidak berada dalam kisaran +5°C hingga +60°C.
Dimensi dan Kapasitas
Jenis | Ukuran | Seri bantalan | Beban bantalan | Bobot | Tarik torsi | |||||
dinamis | statis | |||||||||
CSK (KK) | d | TKN1) | N maks | D | L | C | C0 | TR | ||
[mm] | [Nm] | [menit-1] | [mm] | [mm] | [kN] | [kN] | [kg] | [N.cm] | ||
8 | – | 2.5 | 15000 | 22 | 9 | 3.28 | 0,86 | 0,015 | 0,5 | |
12 | 6201 | 9.3 | 10000 | 32 | 10 | 6.1 | 2.77 | 0,04 | 0,7 | |
15 | 6202 | 17 | 8400 | 35 | 11 | 7.4 | 3.42 | 0,06 | 0.9 | |
17 | 6203 | 30 | 7350 | 40 | 12 | 7.9 | 3.8 | 0,07 | 1.1 | |
20 | 6204 | 50 | 6000 | 47 | 14 | 9.4 | 4.46 | 0.11 | 1.3 | |
25 | 6205 | 85 | 5200 | 52 | 15 | 10.7 | 5.46 | 0.14 | 2 | |
30 | 6206 | 138 | 4200 | 62 | 16 | 11.7 | 6.45 | 0.21 | 4.4 | |
35 | 6207 | 175 | 3600 | 72 | 17 | 12.6 | 7.28 | 0,3 | 5.8 | |
40 | – | 325 | 3000 | 80 | 22 | 15.54 | 12.25 | 0,5 | 7 | |
CSK..2RS | 8 | 2.5 | 15000 | 22 | 9 | 3.28 | 0,86 | 0,015 | 0.8 | |
12 | – | 9.3 | 10000 | 32 | 14 | 6.1 | 2.77 | 0,05 | 3 | |
15 | 17 | 8400 | 35 | 16 | 7.4 | 3.42 | 0,07 | 4 | ||
17 | 30 | 7350 | 40 | 17 | 7.9 | 3.8 | 0,09 | 5.6 | ||
20 | 50 | 6000 | 47 | 19 | 9.4 | 4.46 | 0,145 | 6 | ||
25 | 85 | 5200 | 52 | 20 | 10.7 | 5.46 | 0,175 | 6 | ||
30 | 138 | 4200 | 62 | 21 | 11.7 | 6.45 | 0.27 | 7.5 | ||
35 | 175 | 3600 | 72 | 22 | 12.6 | 7.28 | 0.4 | 8.2 | ||
40 | – | 325 | 3000 | 80 | 27 | 15.54 | 12.25 | 0.6 | 10 | |
CSK6003 | 17 | 6003 | 15 | 8400 | 35 | 10 | 7.4 | 3.42 | 0,055 | 0.9 |
CSK6004 | 20 | 6004 | 28 | 7350 | 42 | 12 | 7.9 | 3.8 | 0,065 | 1.1 |
CSK6005 | 25 | 6005 | 78 | 6200 | 47 | 14 | 10.7 | 5.46 | 0.1 | 1.3 |
CSK6304 | 20 | 6304 | 85 | 2300 | 52 | 15 | 12.3 | 7.88 | 0.18 | 2.2 |
CSK6305 | 25 | 6305 | 145 | 4400 | 62 | 17 | 17.3 | 11.51 | 0,26 | 4.4 |
CSK6306 | 30 | 6306 | 205 | 3800 | 72 | 19 | 21.73 | 15.82 | 0,415 | 5.8 |
