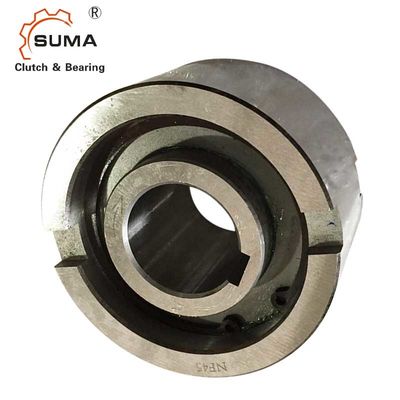

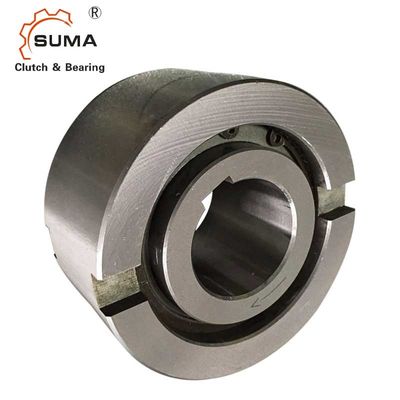

NF50 Freewheel Satu Arah Sprag Bearing
Fitur
Tipe NF adalah tipe freewheel roller non-bearing yang didukung.Bantalan diperlukan untuk mendukung aksial
dan beban radial.Pelumasan dan penyegelan juga harus disediakan oleh instalasi.
Pelumasan standar adalah oli.Diameter luar nominal adalah dimensi bantalan bola standar.Pengaturan tipikal adalah memasang tipe ini di samping bantalan dengan toleransi rumahan yang sama, seperti yang ditunjukkan pada halaman berikut.Perlombaan batin dikunci ke poros.Balapan luar memiliki toleransi n6 positif untuk memberikan tekanan yang pas di rumah H7.Takik samping tambahan menyediakan transmisi torsi positif.
Jika toleransi housing adalah K6, penggunaan takik tidak diperlukan, tetapi housing harus cukup kuat untuk tidak mengembang setelah perakitan.
Dimensi dan Kapasitas
Jenis | Ukuran | Melebihi kecepatan | Bobot | ||||||||
NF | dH7 | TKN1) | nimax2) | namax3) | Dn6 | D5 | D6 | L | t | bH11 |
|
[mm] | [Nm] | [menit-1] | [menit-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | |
8 | 20 | 5000 | 6000 | 37 | 30 | 20 | 20 | 3 | 6 | 0.1 | |
12 | 20 | 5000 | 6000 | 37 | 30 | 20 | 20 | 3 | 6 | 0.1 | |
15 | 78 | 4500 | 5400 | 47 | 37 | 26 | 30 | 3.5 | 7 | 0,3 | |
20 | 188 | 3000 | 3600 | 62 | 52 | 37 | 36 | 3.5 | 8 | 0.6 | |
25 | 250 | 2200 | 2600 | 80 | 68 | 49 | 40 | 4 | 9 | 1.1 | |
30 | 500 | 1800 | 2100 | 90 | 75 | 52.5 | 48 | 5 | 12 | 1.6 | |
35 | 663 | 1600 | 1950 | 100 | 80 | 58 | 53 | 6 | 13 | 2.3 | |
40 | 1100 | 1250 | 1700 | 110 | 90 | 62 | 63 | 7 | 15 | 3.1 | |
45 | 1500 | 1100 | 1500 | 120 | 95 | 69 | 63 | 7 | 16 | 3.7 | |
50 | 2375 | 850 | 1300 | 130 | 110 | 82 | 80 | 8.5 | 17 | 5.4 | |
55 | 2500 | 800 | 1200 | 140 | 115 | 83 | 80 | 9 | 18 | 6.1 | |
60 | 4250 | 700 | 1100 | 150 | 125 | 93.5 | 95 | 9 | 18 | 8.5 | |
70 | 5875 | 620 | 900 | 170 | 140 | 106 | 110 | 9 | 20 | 13 | |
80 | 10000 | 550 | 800 | 190 | 160 | 122 | 125 | 9 | 20 | 18 | |
90 | 17250 | 480 | 700 | 215 | 180 | 133 | 140 | 11.5 | 24 | 25.3 | |
100 | 19625 | 400 | 600 | 260 | 210 | 157 | 150 | 14.5 | 28 | 42.1 | |
130 | 34750 | 300 | 480 | 300 | 240 | 188 | 180 | 17 | 32 | 65 | |
150 | 44375 | 250 | 400 | 320 | 260 | 205 | 180 | 17 | 32 | 95 |
CATATAN
1) T maks = 2 × T KN
» Lihat Seleksi halaman 10 sampai 13
2) Inner race overruns
3) Overruns ras luar
