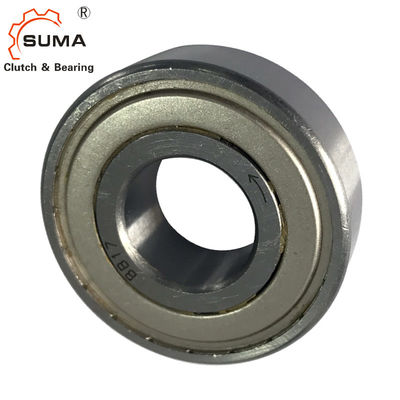

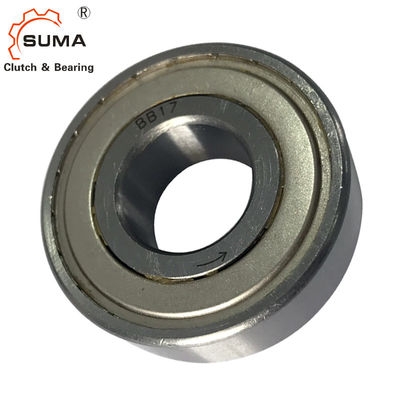

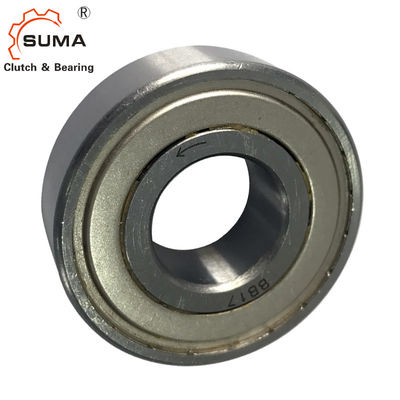

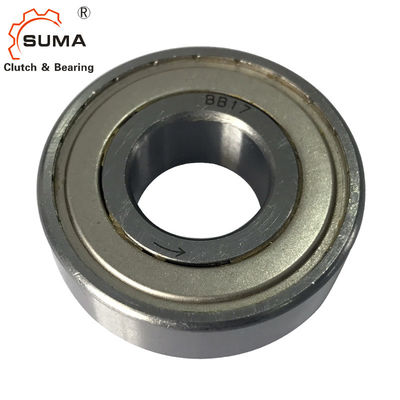

BB25 One Way OD 52MM Sprag Cam Clutch Bearing
Fitur
1. BB series Cam Clutch dirancang untuk pemasangan press fit.
2. Seri BB-1K-K dan BB-2GD 1K-K memiliki alur pasak pada inner race.Keyways, kecuali ukuran 25 are
diproduksi dengan DIN 6885. 3, BB40-1K-K dan BB40-2GD 1K-K diproduksi dengan DIN 6885. 1.
3. Seri BB-2K-K memiliki alur pas di bagian dalam dan luar balapan.
“-K” berarti kunci yang dikirimkan bersama dengan Cam Clutch.
4. Dimensi interferensi yang benar pada poros dan rumahan harus dijaga untuk mendapatkan kinerja bantalan dan kopling yang maksimal.
5. Lihat tabel untuk toleransi poros dan rumahan untuk setiap seri.
6. Kopling BB, BB-1K dan BB-2K, bantalan yang didukung dan dikirim dengan gemuk memiliki perlindungan segel debu
terhadap partikel 0,25 mm ke atas, sedangkan kopling BB-2GD dan BB-2GD-1K, 5mm lebih lebar dari seri BB standar, memiliki segel bibir khusus untuk perlindungan efektif terhadap debu apa pun.
7. Panah pada inner race menunjukkan arah pertarungan inner race.
8. Untuk memasang kopling, gunakan alat tekan dengan diameter yang sesuai untuk memberikan tekanan yang merata ke seluruh permukaan race dalam dan luar.
9. Jangan palu atau berikan kejutan lain pada kopling.
10. Pastikan rumahan memiliki kekuatan yang cukup untuk menahan tekanan yang diperlukan untuk pemasangan fitting tekan Kopling.
11. Kisaran suhu pengoperasian: –30°C hingga +100°C (Hubungi kami untuk suhu yang melebihi kisaran ini).
Data Teknis
| Barang | BB25 |
| Bahan | GCr15 |
| diameter luar | 52 mm |
| Ukuran lubang | 25 mm |
| Kapasitas Torsi | 78 Nm |
| Maks.Overrunning (perlombaan batin) | 1400 putaran/menit |
| Maks.Overrunning (ras luar) | 2500 putaran/menit |
| Pelabuhan | Shanghai;Ningbo |
| Waktu pengiriman | 10-15 hari |
Dimensi dan Kapasitas
| model | torsi Kapasitas |
Maks.Melebihi | Torsi Seret (N·m) | A | B | C | D | r | Berat (N) | Beban bantalan | ||||||
| Balapan batin | Balapan Luar | BB BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
Cr | Cor | |||||
| N·m | r/mnt | r/mnt | N | N | ||||||||||||
| BB15 | 29 | 3600 | 2000 | 0,01 | 0,04 | 11 | 16 | 35 | 15 | 32.6 | 32.45 | 0.6 | 50 | 70 | 5950 | 3230 |
| BB17 | 43 | 3500 | 1900 | 0,01 | 0,05 | 12 | 17 | 40 | 17 | 36.1 | 36.45 | 0.6 | 80 | 100 | 7000 | 3700 |
| BB20 | 61 | 3000 | 1600 | 0,014 | 0,055 | 14 | 19 | 47 | 20 | 41.7 | 42.35 | 1 | 120 | 150 | 8500 | 4900 |
| BB25 | 78 | 2500 | 1400 | 0,017 | 0,055 | 15 | 20 | 52 | 25 | 47.1 | 47.05 | 1 | 150 | 200 | 10700 | 6300 |
| BB30 | 140 | 2000 | 1100 | 0,03 | 0,058 | 16 | 21 | 62 | 30 | 56.6 | 55.6 | 1 | 230 | 280 | 11900 | 7900 |
| BB35 | 173 | 1800 | 1000 | 0,034 | 0,06 | 17 | 22 | 72 | 35 | 64 | 64.6 | 1.1 | 320 | 410 | 13500 | 9700 |
| BB40 | 260 | 1800 | 900 | 0,04 | 0,08 | 22 | 27 | 80 | 40 | 71 | 71.6 | 1.1 | 400 | 600 | 14500 | 11700 |
Catatan:
Model No. yang ditandai pada inner race hanya “K” untuk “1K” dan “2K”.(Contoh: tanda “BB25-K” untuk BB25-1K dan BB25-2K)
Toleransi untuk Poros dan Perumahan
| Model | Poros Dia. | Perumahan Dia. | |
| BB15 | BB15-2GD | 15+0,023+0,012 | 35–0,012–0,028 |
| BB17 | BB17-2GD | 17+0,023+0,012 | 40–0,012–0,028 |
| BB20 | BB20-2GD | 20+0,028+0,015 | 47–0,012–0,028 |
| BB25 | BB25-2GD | 25+0,028+0,015 | 52–0,014–0,033 |
| BB30 | BB30-2GD | 30+0,028+0,015 | 62–0,014–0,033 |
| BB35 | BB35-2GD | 35+0,033+0,017 | 72–0,014–0,033 |
| BB40 | BB40-2GD | 40+0,033+0,017 | 80–0,014–0,033 |
| Model | Poros Dia. | Perumahan Dia. | |
| BB15-1K-K | BB15-2GD 1K-K | 15–0,008–0,028 | 35–0,012–0,028 |
| BB17-1K-K | BB17-2GD 1K-K | 17–0,008–0,028 | 40–0,012–0,028 |
| BB20-1K-K | BB20-2GD 1K-K | 20–0.010–0.031 | 47–0,012–0,028 |
| BB25-1K-K | BB25-2GD 1K-K | 25–0,010–0,031 | 52–0,014–0,033 |
| BB30-1K-K | BB30-2GD 1K-K | 30–0,010–0,031 | 62–0,014–0,033 |
| BB35-1K-K | BB35-2GD 1K-K | 35–0,012–0,037 | 72–0,014–0,033 |
| BB40-1K-K | BB40-2GD 1K-K | 40–0,012–0,037 | 80–0,014–0,033 |
| Model | Poros Dia. | Perumahan Dia. |
| BB15-2K-K | 15–0,008–0,028 | 35–0,018–0,002 |
| BB17-2K-K | 17–0,008–0,028 | 40–0,018–0,002 |
| BB20-2K-K | 20–0.010–0.031 | 47–0,022–0,003 |
| BB25-2K-K | 25–0,010–0,031 | 52–0,022–0,003 |
| BB30-2K-K | 30–0,010–0,031 | 62–0,022–0,003 |
| BB35-2K-K | 35–0,012–0,037 | 72–0,025–0,006 |
| BB40-2K-K | 40–0,012–0,037 | 80–0,025–0,006 |
Dimensi Kunci dan Keyways
| Model | b2js10 | t1 | t2 | b1js9 | t | Balapan batin Kunci b×h×panjang |
Ras luar Kunci b'× t' ×panjang |
|
| BB15-1K-K | BB15-2GD— 1K-K | 5.0 | 1.9 | 1.2 | — | — | — | — |
| BB15-2K-K | - | 2.0 | 0.6 | 5x3x11 | 2x2x11 | |||
| BB17-1K-K | BB17-2GD— 1K-K | 5.0 | 1.9 | 1.2 | — | — | — | — |
| BB17-2K-K | - | 2.0 | 1 | 5x3x12 | 2x2x12 | |||
| BB20-1K-K | BB20-2GD— 1K-K | 6.0 | 2.5 | 1.6 | — | — | — | — |
| BB20-2K-K | - | 3.0 | 1.5 | 6x4x14 | 3x3x14 | |||
| BB25-1K-K | BB25-2GD— 1K-K | 8.0 | 3.6 | 1.5 | — | — | — | — |
| BB25-2K-K | - | 6.0 | 2 | 8x5x15 | 6x4x15 | |||
| BB30-1K-K | BB30-2GD— 1K-K | 8.0 | 3.1 | 2.0 | — | — | — | — |
| BB30-2K-K | - | 6.0 | 2 | 8x5x16 | 6x4x16 | |||
| BB35-1K-K | BB35-2GD— 1K-K | 10.0 | 3.7 | 2.4 | — | — | — | — |
| BB35-2K-K | - | 8.0 | 2.5 | 10x6x17 | 8x5x17 | |||
| BB40-1K-K | BB40-2GD— 1K-K | 12.0 | 5.0 | 3.3 | — | — | — | — |
| BB40-2K-K | - | 10.0 | 3 | 12x8x22 | 10x6x22 | |||
Catatan:
Dimensi t2 untuk BB25-1K-K, BB25-2K-K dan BB25-2GD 1K-K adalah dangkal 0,5 mm dibandingkan dengan
DIN 6885. 3.
Proses alur pasak pada poros sedalam 0,5 mm menggunakan kunci standar DIN.
Semua model lain secara dimensi dapat dipertukarkan dengan pesaing.
pelumasan
1. Karena gemuk sudah dioleskan sebelum pengiriman, tidak perlu mengoleskan gemuk sebelum digunakan.
2. Jika kopling digunakan dengan pelumas oli, pelumasan oli harus selalu diterapkan di dalam unit.
3. Jangan menggunakan gemuk atau pelumas dengan aditif EP.
Contoh Pemasangan
