| Tempat asal | CINA |
| Nama merek | SUMA |
| Sertifikasi | ISO SGS |
| Nomor model | MZEU30K E5+E5 |

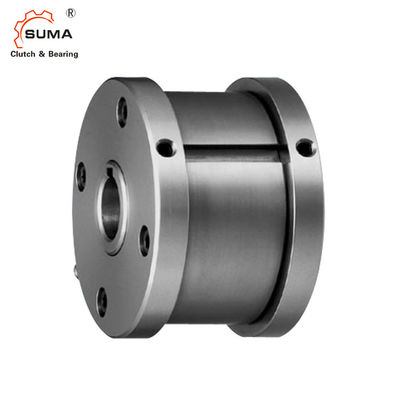

MZEU30 E5+E5 Flensa 735Nm Sprag Clutch Bearing Satu Arah
Instalasi dan Penggunaan
1. Kopling dilengkapi dengan Kopling Cam tipe Dasar, dua flensa E5, dan kit flensa sebagai bagian terpisah.
2. Periksa arah putaran dan pasang flens E5 ke kopling dengan baut.
3. Saat memasang sproket, roda gigi, dan perlengkapan lainnya ke kopling, pasanglah pada lintasan luar dan pasang kunci di antara perlengkapan dan lintasan luar.
4. Kami merekomendasikan toleransi H7 untuk lubang sproket, roda gigi, atau peralatan lainnya.
5. Pasang flensa E5 sisi yang berlawanan ke kopling dengan baut.
6. Dengan memasang kopling ke poros di sisi yang berlawanan, arah putaran dapat diubah.
7. Saat memasang kopling pada poros, berikan tekanan pada inner race tetapi jangan pada outer race.
8. Untuk aplikasi pengindeksan kecepatan tinggi (Lebih dari 50 c/mnt) disarankan jenis pegas yang kuat.
Dimensi dan Kapasitas
Model |
sebuah kota |
Maks.Melebihi | Menyeret torsi |
Ukuran lubang |
jalan pasak |
SEBUAH |
B |
BF |
C |
D |
F |
L |
M |
b |
t1 |
ght |
|
|
Batin Balapan |
Luar Balapan |
||||||||||||||||
| N·m | r/mnt | r/mnt | N·m | H7 |
Batin Balapan |
h7 | C | P10 | (kg) | ||||||||
| MZEU 12K E5+E5 | 60 | 2000 | 1000 | 0,20 | 12 | 4X1.8 | 42 | 62 | 70 | 20 | 51 | 20 | 0.8 | 10.0 | 4 | 2.5 | 0,5 |
| MZEU 15K E5+E5 | 100 | 1800 | 900 | 0,20 | 15 | 5X2.3 | 52 | 68 | 76 | 28 | 56 | 25 | 0.8 | 11.0 | 5 | 3.0 | 0.8 |
| MZEU 20K E5+E5 | 245 | 1600 | 700 | 0,29 | 20 | 6X2.8 | 57 | 75 | 84 | 34 | 64 | 30 | 0.8 | 10.5 | 6 | 3.5 | 1.2 |
| MZEU 25K E5+E5 | 425 | 1600 | 600 | 0.33 | 25 | 8X3.3 | 60 | 90 | 99 | 35 | 78 | 40 | 0.8 | 11.5 | 8 | 4.0 | 1.8 |
| MZEU 30K E5+E5 | 735 | 1500 | 500 | 0.39 | 30 | 8X3.3 | 68 | 100 | 109 | 43 | 87 | 45 | 1.0 | 11.5 | 8 | 4.0 | 2.6 |
| MZEU 35K E5+E5 | 1015 | 1400 | 300 | 0,49 | 35 | 10X3.3 | 74 | 110 | 119 | 45 | 96 | 50 | 1.0 | 13.5 | 10 | 5.0 | 3.2 |
| MZEU 40K E5+E5 | 1350 | 1400 | 300 | 0,59 | 40 | 12X3.3 | 86 | 125 | 135 | 53 | 108 | 55 | 1.3 | 15.5 | 12 | 5.0 | 4.8 |
| MZEU 45K E5+E5 | 1620 | 1400 | 300 | 0,69 | 45 | 14X3.8 | 86 | 130 | 140 | 53 | 112 | 60 | 1.3 | 15.5 | 14 | 5.5 | 6.2 |
| MZEU 50K E5+E5 | 2070 | 1300 | 250 | 0,79 | 50 | 14X3.8 | 94 | 150 | 160 | 64 | 132 | 70 | 1.3 | 14.0 | 14 | 5.5 | 8.2 |
| MZEU 55K E5+E5 | 2400 | 1300 | 250 | 0,88 | 55 | 16X4.3 | 104 | 160 | 170 | 66 | 138 | 75 | 1.5 | 18.0 | 16 | 6.0 | 9.5 |
| MZEU 60K E5+E5 | 2950 | 1200 | 250 | 0,98 | 60 | 18X 4.4 | 114 | 170 | 182 | 78 | 150 | 80 | 1.5 | 17.0 | 18 | 7.0 | 12.3 |
| MZEU 70K E5+E5 | 4210 | 1100 | 250 | 1.27 | 70 | 20X 4,9 | 134 | 190 | 202 | 95 | 165 | 90 | 1.8 | 18.5 | 20 | 7.5 | 18.1 |
| MZEU 80K E5+E5 | 5170 | 800 | 200 | 1.38 | 80 | 22X5.4 | 144 | 210 | 222 | 100 | 185 | 105 | 1.8 | 21.0 | 22 | 9.0 | 23.1 |
| MZEU 90K E5+E5 | 12000 | 450 | 150 | 4.70 | 90 | 25X5.4 | 158 | 230 | 242 | 115 | 206 | 120 | 2.0 | 20.5 | 25 | 9.0 | 28.1 |
| MZEU100K E5+E5 | 17600 | 400 | 130 | 5.39 | 100 | 28X6.4 | 182 | 270 | 282 | 120 | 240 | 140 | 2.0 | 30.0 | 28 | 10.0 | 46.3 |
| MZEU130K E5+E5 | 24500 | 320 | 110 | 6.76 | 130 | 32X7.4 | 212 | 310 | 322 | 152 | 278 | 160 | 2.5 | 29.0 | 32 | 11.0 | 70.2 |
| MZEU150K E5+E5 | 33800 | 240 | 80 | 8.13 | 150 | 36X8.4 | 246 | 400 | 412 | 180 | 360 | 200 | 2.5 | 32.0 | 36 | 12.0 | 146.3 |
Pemasangan dan Kopling
