DC12388C(11C) 25.4MM One Way Sprag Clutch Backstop Freewheel Bearing Cage
Pengenalan Singkat DC Sprag Clutch Bearing
Tipe DC adalah sangkar freewheel tipe sprag tanpa balapan dalam atau luar.Itu harus dipasang dalam desain yang menyediakan balapan, dukungan bantalan untuk beban aksial dan radial, pelumasan dan penyegelan.
Tipe DC versi-N menerima semua jenis pelumas yang saat ini digunakan dalam peralatan transmisi daya.
Dimensi dan KapasitasBantalan Kopling DC Sprag
Ukuran
|
TKN1) |
Melebihi kecepatan |
Ruang semprot
|
TIDAK. klip
|
Tidak. dari sprags |
Bobot | ||||||
nimax2) | namax3) | a+0,008 -0,005 |
c± 0,013 | emin | dmin | bmax | ||||||
[Nm] | [menit-1] | [menit -1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | |||
DC2222G-N | 63 | 8600 | 4300 | 22.225 | 38.885 | 8,33 ± 0,075 | 10 | 50 | 15 | – | 12 | 0,03 |
DC2776-N | 119 | 6900 | 3400 | 27.762 | 44.422 | 8,33 ± 0,075 | 13.5 | 58 | 18 | – | 14 | 0,055 |
DC3034-N | 124 | 6300 | 3100 | 30.34 | 47 | 8,33 ± 0,075 | 13.5 | 62 | 20 | – | 14 | 0,06 |
DC3175(3C)-N | 159 | 6000 | 3000 | 31.75 | 48.41 | 8,33 ± 0,075 | 13.5 | 63 | 21 | 3 | 16 | 0,06 |
DC3809A-N | 275 | 5000 | 2500 | 38.092 | 54,752 | 8,33 ± 0,075 | 16 | 71 | 25 | – | 18 | 0,085 |
DC4127(3C)-N | 224 | 4600 | 2300 | 41.275 | 57.935 | 8,33 ± 0,075 | 13.5 | 75 | 27 | 3 | 18 | 0,09 |
DC4445A-N | 363 | 4300 | 2100 | 44.45 | 61.11 | 8.33±0.1 | 16 | 79 | 29 | – | 20 | 0,095 |
DC4972(4C)-N | 306 | 3800 | 1900 | 49.721 | 66.381 | 8.33±0.1 | 13.5 | 86 | 33 | 4 | 22 | 0.1 |
DC5476A-N | 525 | 3500 | 1700 | 54.765 | 71.425 | 8.33±0.1 | 16 | 92 | 36 | – | 24 | 0.11 |
DC5476A(4C)-N | 525 | 3500 | 1700 | 54.765 | 71.425 | 8.33±0.1 | 16 | 92 | 36 | 4 | 24 | 0.13 |
DC5476B(4C)-N | 769 | 3500 | 1700 | 54.765 | 71.425 | 8.33±0.1 | 21 | 92 | 36 | 4 | 24 | 0.18 |
DC5476C(4C)-N | 990 | 3500 | 1700 | 54.765 | 71.425 | 8.33±0.1 | 25.4 | 92 | 36 | 4 | 24 | 0.2 |
DC5776A-N | 604 | 3300 | 1600 | 57.76 | 74.42 | 8.33±0.1 | 16 | 98 | 38 | – | 26 | 0.11 |
DC6334B-N | 806 | 3000 | 1500 | 63,34 | 80 | 8.33±0.1 | 21 | 104 | 42 | – | 26 | 0,175 |
DC7221(5C)-N | 675 | 2600 | 1300 | 72.217 | 88.877 | 8.33±0.1 | 13.5 | 115 | 48 | 5 | 30 | 0.14 |
DC7221B-N | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8.33±0.1 | 21 | 115 | 48 | – | 30 | 0,185 |
DC7221B(5C)-N | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8.33±0.1 | 21 | 115 | 48 | 5 | 30 | 0.21 |
DC7969C(5C)-N | 2038 | 2400 | 1200 | 79.698 | 96.358 | 8.33±0.1 | 25.4 | 124 | 53 | 5 | 34 | 0,28 |
DC8334C-N | 2055 | 2300 | 1100 | 83,34 | 100.000 | 8.33±0.1 | 25.4 | 132 | 55 | – | 34 | 0.27 |
DC8729A-N | 1250 | 2200 | 1100 | 87.29 | 103,96 | 8.33±0.1 | 16 | 134 | 58 | – | 34 | 0.165 |
DC10323A(5C)*-N | 1612 | 1800 | 900 | 103.231** | 119.891 | 8.33±0.1 | 16 | 155 | 68 | 5 | 40 | 0.205 |
DC12334C*-N | 4800 | 1500 | 750 | 123.340** | 140.000 | 8.33±0.1 | 25.4 | 184 | 80 | – | 50 | 0.4 |
DC12388C(11C) | 4875 | 1500 | 750 | 123.881 | 142,88 | 9,50 ± 0,1 | 25.4 | 186 | 80 | 11 | 44 | 0.4 |
CATATAN
1) T maks = 2 × T KN
» Lihat Seleksi halaman 12 sampai 19
2) Inner race overruns
3) Overruns ras luar
*) Flensa pemusatan sangkar bagian dalam berada di kebalikannya
samping
**) Perpanjangan toleransi hingga ± 0,013 diperbolehkan
Contoh Pemasangan

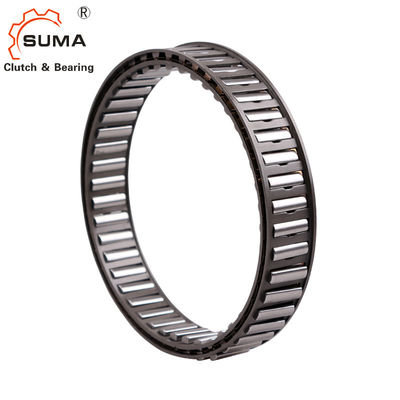

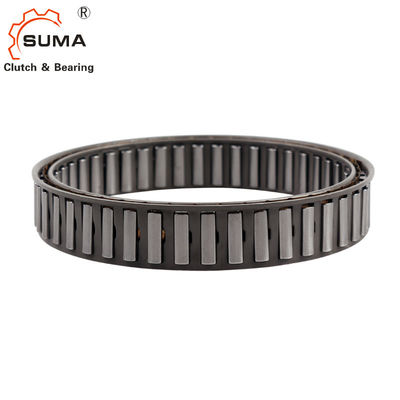

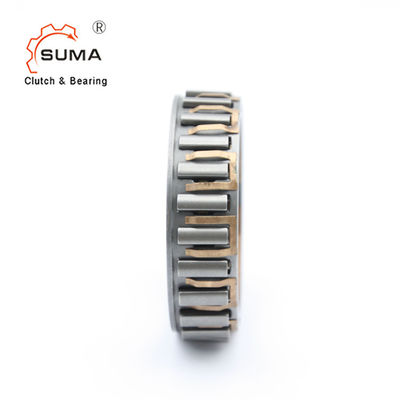

Gambar dariBantalan Kopling DC Sprag
