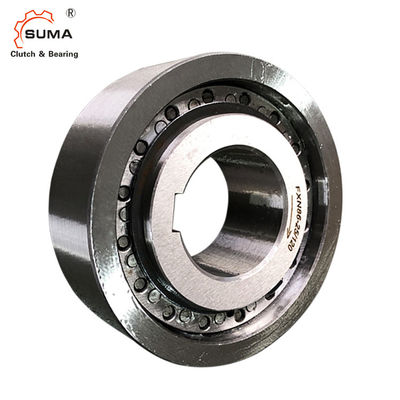

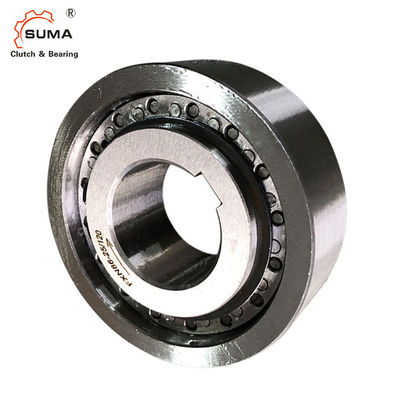

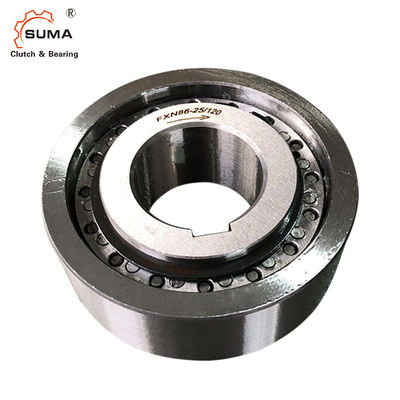

FXN31-17/60 Freewheels Internal 1 Way Sprag Backstop Clutch
Fitur
Freewheels Internal FXN adalah sprag freewheels tanpa penyangga bantalan dan dengan sprag lift-off X. Sprag lift-off X memastikan operasi roda bebas aus saat ring bagian dalam berputar dengan kecepatan tinggi.Cincin luar ditekan ke dalam perumahan pelanggan.Ini memungkinkan solusi pemasangan yang ringkas dan hemat-ruang.FXN freewheels digunakan sebagai:
Backstop
Kopling yang Melebihi
untuk aplikasi dengan operasi freewheeling kecepatan tinggi dan ketika digunakan sebagai overrunning clutch dengan operasi mengemudi kecepatan rendah.Torsi nominal hingga 20.500 Nm.Torsi ditransmisikan pada lingkar luar dengan press fit.Bor hingga 130 mm.Banyak lubang standar tersedia.
Dimensi dan Kapasitas
Torsi maksimum yang dapat ditransmisikan adalah 2 kali torsi nominal yang ditentukan.Lihat halaman 14 untuk penentuan torsi pemilihan.
Torsi nominal teoritis hanya berlaku untuk konsentrisitas ideal antara cincin bagian dalam dan luar.Dalam prakteknya, konsentrisitas dipengaruhi oleh permainan bantalan dan kesalahan pemusatan dari bagian-bagian yang berdekatan.Kemudian torsi nominal yang ditentukan dalam tabel berlaku, dengan mempertimbangkan run out yang ada (TIR).
Kecepatan lebih tinggi berdasarkan permintaan.
Ukuran roda bebas | mm | mm | Bosan | mm | mm | maks.mm | B | D mm | F | J | K menitmm | L |
Bobot kg |
|
Standar | mm | mm | mm | mm | ||||||||||
mm mm | ||||||||||||||
FXN31 - 17/60 | 20* | 20* | 25 | 60 P6 | 55 | 31 | 85 | 24 | 0,3 | |||||
FXN31 - 17/62 | 20* | 20* | 25 | 62 P6 | 55 | 31 | 85 | 24 | 0,4 | |||||
FXN38 - 17/70 | 25* | 25* | 25 | 70 P6 | 62 | 38 | 90 | 24 | 0,4 | |||||
FXN46 - 25/80 | 25 | 30 | 35 | 80 P6 | 70 | 46 | 95 | 35 | 0,8 | |||||
FXN51 - 25/85 | 25 | 30 | 35 | 36 | 35 | 85 P6 | 75 | 51 | 105 | 35 | 0,8 | |||
FXN56 - 25/90 | 35 | 40 | 35 | 90 P6 | 80 | 56 | 110 | 35 | 0,9 | |||||
FXN61 - 19/95 | 30 | 35 | 40 | 45* | 26 | 95 P6 | 85 | 61 | 120 | 25 | 0,8 | |||
FXN61 - 19/106 | 30 | 35 | 40 | 45* | 25 | 106 H7 | 85 | 61 | 120 | 25 | 1,2 | |||
FXN66 - 25/100 | 35 | 40 | 45 | 48* | 30 | 100 P6 | 90 | 66 | 132 | 35 | 1,1 | |||
FXN66 - 25/110 | 35 | 40 | 45 | 48* | 40 | 110 P6 | 90 | 66 | 132 | 35 | 1,8 | |||
FXN76 - 25/115 | 45 | 55 | 60* | 40 | 115 P6 | 100 | 76 | 140 | 35 | 1,7 | ||||
FXN76 - 25/120 | 45 | 55 | 60* | 32 | 120 J6 | 100 | 76 | 140 | 35 | 1,8 | ||||
FXN86 - 25/125 | 40 | 45 | 50 | 60 | 65 | 70* | 40 | 125 P6 | 110 | 86 | 150 | 40 | 2,3 | |
FXN86 - 25/130 | 40 | 45 | 50 | 60 | 65 | 70* | 40 | 130 P6 | 110 | 86 | 150 | 40 | 2,6 | |
FXN 101 - 25/140 | 55 | 70 | 75 | 45 | 140 P6 | 125 | 101 | 175 | 50 | 3,1 | ||||
FXN 101 - 25/149 | 70 | 75 | 62 | 149 H6 | 125 | 101 | 175 | 62 | 4,2 | |||||
FXN 101 - 25/150 | 55 | 70 | 75 | 45 | 150 P6 | 125 | 101 | 175 | 50 | 3,6 | ||||
FXN 85 - 40/140 | 45 | 50 | 60 | 65 | 65 | 45 | 140 P6 | 125 | 85 | 175 | 60 | 3,2 | ||
FXN 85 - 40/150 | 45 | 50 | 60 | 65 | 65 | 45 | 150 P6 | 125 | 85 | 175 | 60 | 4,2 | ||
FXN 100 - 40/160 | 45 | 50 | 55 | 60 | 70 | 75 | 75 | 50 | 160 P6 | 140 | 100 | 190 | 60 | 5,1 |
FXN 105 - 50/165 | 80 | 80 | 62 | 165 P6 | 145 | 105 | 195 | 62 | 5,8 | |||||
FXN 120 - 50/198 | 60 | 65 | 70 | 75 | 80 | 95 | 95 | 70 | 198 H6 | 160 | 120 | 210 | 70 | 8,6 |
FXN 140 - 50/215 | 65 | 90 | 100 | 110 | 110 | 69 | 215 J6 | 180 | 140 | 245 | 70 | 14,0 | ||
FXN 170 - 63/258 | 70 | 85 | 100 | 120 | 130 | 80 | 258 H6 | 210 | 170 | 290 | 80 | 21,0 |
Catatan:
1. T maks = 2 × T KN
2. Inner race overruns
3. Overruns ras luar
Jalan masuk ke DIN 6885.1
Jalan pasak menurut DIN 6885, halaman 1 •Toleransi lebar alur pasak JS10.
* Alur pasak menurut DIN 6885, halaman 3 •Toleransi lebar alur pasak JS10.
pemasangan Contoh
Internal Freewheel FXN 38 - 17/70 NX sebagai backstop, diatur dalam housing adaptor untuk dipasang ke motor listrik.Cincin luar tipis yang ditekan ke dalam rumahan memungkinkan solusi pemasangan yang hemat ruang.Karena kecepatan poros yang tinggi dalam operasi normal (operasi freewheeling), sprag lift-off X memastikan operasi kontinu tanpa kontak dan karenanya bebas aus.
Internal Freewheel FXN 66 - 25/100 NX sebagai overrunning clutch di creep drive mesin tekstil.Pemasangan freewheel diselesaikan dengan kompak melalui cincin luar tipis yang ditekan ke dalam roda cacing.Selama penyetelan, mesin digerakkan oleh roda gigi cacing dan roda bebas yang bekerja dalam pengoperasian penggerak.Dalam operasi normal (operasi freewheeling), cincin bagian dalam yang terletak di poros penggerak utama kecepatan tinggi akan terguling dan secara otomatis melepaskan penggerak mulur.Dengan kecepatan overrunning yang tinggi dari cincin bagian dalam, digunakan tipe dengan sprag lift-off X;sprag bekerja dalam operasi freewheeling tanpa kontak dan karenanya bebas aus.
Freewheel internal FXN 85 - 40/140 MX sebagai penahan yang dipasang di ujung poros perantara pertama dari gearbox taji dalam penggerak sabuk konveyor miring.Dalam hal motor berhenti, sabuk konveyor harus dipegang dengan aman sehingga barang konveyor tidak menarik sabuk ke belakang dan mungkin menyebabkan kerusakan serius.Karena kecepatan poros yang tinggi dalam operasi normal (operasi roda bebas), sprag lift-off X memastikan operasi tanpa kontak dan karenanya bebas aus.
Freewheels FXN internal tanpa dukungan bantalan.Penjajaran konsentris cincin dalam dan luar harus disediakan oleh pelanggan.
Batas waktu yang diizinkan (TIR) harus diperhatikan.Torsi ditransmisikan pada lingkar luar dengan press fit.Untuk mentransmisikan torsi yang ditentukan dalam tabel, cincin luar harus diakomodasi dalam rumahan dengan diameter luar K. Rumahan terbuat dari baja atau besi tuang abu-abu dengan kualitas minimum GG-20.Saat menggunakan bahan rumahan lain atau diameter luar yang lebih kecil, kami mendorong Anda untuk menghubungi kami mengenai torsi yang dapat ditransmisikan.Toleransi lubang rumah ditentukan dalam tabel di bawah dimensi D. Toleransi poros harus ISO h6 atau j6.
pelumasan
Pada kecepatan yang melebihi kecepatan pengangkatan sprag, tidak diperlukan pelumasan khusus;fungsi freewheel bebas perawatan.Saat beroperasi di bawah kecepatan angkat sprag, pelumasan oli dengan kualitas yang ditentukan harus disediakan.
Contoh pemesanan
Freewheel ukuran FXN 61 - 19/95, ketik dengan sprag
pengangkatan X dan lubang 35 mm:
&banteng;FXN 61-19/95 NX, d = 35 mm
