| Tempat asal | CINA |
| Nama merek | SUMA |
| Sertifikasi | ISO SGS |
| Nomor model | BW-12331 |

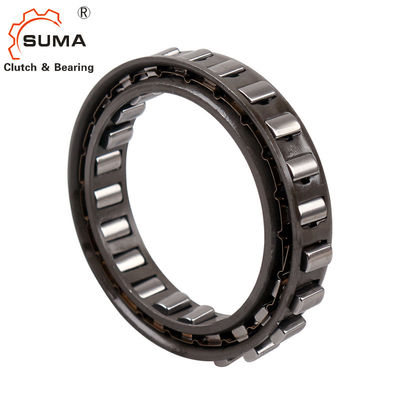

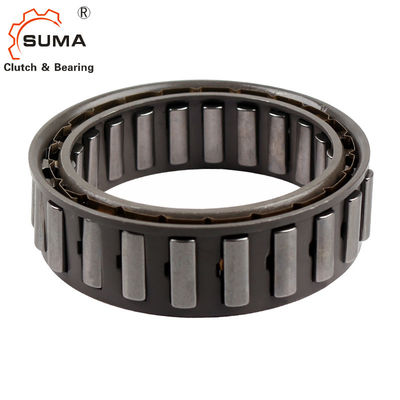

BW-13231 GCr15 Centrifugal One Way Sprag Clutch Bearing
Peluncuran sprag X
Freewheels FXN internal dilengkapi dengan sprag lift-off X. Sprag lift-off X digunakan untuk backstop dan kopling overrunning, asalkan dalam operasi freewheeling cincin bagian dalam berputar dengan kecepatan tinggi dan menyediakan kopling overrunning bahwa operasi mengemudi dilakukan dengan kecepatan rendah.Dalam operasi freewheeling, gaya sentrifugal FC menyebabkan sprag lepas dari lintasan luar.Dalam kondisi pengoperasian ini, freewheel bekerja tanpa keausan, yaitu dengan masa pakai tak terbatas.
Gambar 76-2 menunjukkan freewheel dengan sprag lift-off X dalam operasi freewheeling.Sprag, yang didukung dalam sangkar yang terhubung dengan cincin bagian dalam, berputar dengan cincin bagian dalam.Gaya sentrifugal FC yang diterapkan di pusat gravitasi S sprag memutar sprag berlawanan arah jarum jam dan bersandar pada cincin penyangga sangkar.Ini menghasilkan celah a antara sprag dan lintasan luar;freewheel bekerja tanpa kontak.Jika kecepatan ring bagian dalam berkurang sedemikian rupa sehingga efek gaya sentrifugal pada sprag kurang dari gaya pegas FF , sprag kembali bertumpu pada ring luar dan freewheel siap untuk mengunci (gambar 76-3 ).Jika digunakan sebagai overrunning clutch, kecepatan mengemudi tidak boleh melebihi 40% dari kecepatan pengangkatan.
Dimensi dan Kapasitas
| Jenis | Diameter poros bagian dalam: | Diameter Poros Luar | Lebar Maksimum | Nilai Torsi Tarik | ||
| Di | Ruang Sprag | de | Ruang Sprag | B | Nm (kgf-m) | |
| X-133818T | 20.345 | +0,008 - 0,005 | 37.008 |
+0,008 -0,005 |
10.0 | 49 (5.0) |
| X-134939 | 22.225 | - | 38.887 | ±0,013 | 10.0 | 75 (7.6) |
|
BWC-13219A BW-13252 |
27.762 | - | 44.425 | - |
13.5 19.1 |
139 (14,2) 233 (23,8) |
| X-135052 | 31,881 | - | 48.548 | - | 13.5 | 154 (15.7) |
| X-135014 X-133399 | 37.317 | - | 53.980 | - |
12.0 15.9 |
185 (18,9) 309 (31,5) |
|
BW-13161 BWC-13230 |
38.092 | - | 54.750 | - |
13.5 15.9 |
251 (25.6) 323 (33.0) |
| X-13505 | 38.568 | - | 55.207 | - | 20.5 | 422 (43.0) |
| X-133400 | 40.485 | 57.150 | - | 22.3 | 534 (54,5) | |
| BW-13244 X-135067 | 41.275 | 57.937 | - |
13.5 17.4 |
212 (21.6) 343 (35.0) | |
| X-135041 | 44.450 | - | 61.112 | 13.5 | 226 (23.0) | |
| X-135349 | 47.325 | - | 63.987 | - | 13.5 | 343 (35.0) |
| X-135036 | 47.408 | - | 64.075 | - | 22.3 | 667 (68.0) |
| X-134398 | 49.720 | - | 66.383 | - | 19.1 | 667 (68.0) |
|
Jenis d |
Diameter dalam
|
Diameter luar
|
Jumlah sprags |
Arah | Penamaan | Bagian bantu |
Bobot
|
|
| (g) | ||||||||
| X-133818T | 15.8 | 47,5 | 10 | D | C | 1 | T | 30 |
| X-134939 | 17.2 | 50.1 | 12 | D | C | 1 | T | 35 |
| BWC-13219A | 21.5 | 56.9 | 14 | E | cc | 1 | T | 60 |
| BW-13252 | E | c | 1 | T | 90 | |||
| X-135052 | 24.6 | 62.0 | 16 | D | c | 1 | CL | 65 |
| X-135014 | 18 | E | c | 1 | CL | 65 | ||
| X-133399 | 28.9 | 69.1 | 18 | E | c | 1 | 90 | |
| BW-13161 | E | c | 1 | 75 | ||||
| BWC-13230 | 29.5 | 70.1 | 18 | D | cc | 1 | T.ST | 90 |
| X-13505 | 30.9 | 70.7 | 18 | D | c | 1 | CL.ST | 110 |
| X-133400 | 32.4 | 71.5 | 18 | E | c | 1 | 135 | |
| BW-13244 | 14 | D | c | 1 | CL.ST | 75 | ||
| X-135067 | 33.0 | 72,5 | 18 | D | c | 1 | T | 105 |
| X-135041 | 35.5 | 76.4 | 20 | E | c | EB.CL | 100 | |
| X-135349 | 37.9 | 80.0 | 22 | D | c | 1 | 90 | |
| X-135036 | 37.9 | 80.1 | 22 | E | c | 1 | CL.ST | 150 |
| X-134398 | 39.7 | 83.0 | 22 | D | c | 1 | CL.ST | 135 |
| Jenis | Diameter poros bagian dalam: | Diameter Poros Luar | Lebar Maksimum | Nilai Torsi Tarik | ||
| Di | Ruang Sprag | De | Ruang Sprag | B | NM (kgf.m) | |
| x-13506 | 54.572 | +0,008-0,005 | 71.211 | ±0,013 | 20.5 | 799 (81,5) |
| BW-13231 |
54.765 |
— |
71.427 |
— |
13.5 | 402 (41.0) |
| BW-13214 | 15.9 | 363 (37.0) | ||||
| BW-13167 | 15.9 | 569 (58.0) | ||||
| BW-13209 |
57.760 |
— |
74.427 |
— |
13.5 | 554 (56,5) |
| BWC-13239B | 15.9 | 711 (72,5) | ||||
| BW-13238 | 21.0 | 1050 (107) | ||||
| X-133401 | 59.538 | — | 76.200 | — | 25.4 | 1350 (138) |
| BW-13243 |
72.217 |
— |
88.882 |
—
|
13.5 | 637 (65.0) |
| BWC-13168 | 21.0 | 1510 (154) | ||||
| BWC-13229 | 21.6 | 1325 (135) | ||||
| BW-13255 | 26.7 | 1920 (196) | ||||
| X-133614C | 83.596 | ±0,013 | 102.555 | — | 25.4 | 3040 (310) |
| X-133402 | 85.776 | — | 104.775 | — | 25.4 | 3090 (315) |
| BWC-13251 |
103.231 |
— |
119.944 |
— |
15.4 | 789 (80,5) |
| BWC-13261 | 15.4 | 1580 (161) | ||||
| X-133639 | 103.231 | — | 122.230 | — | 25.4 | 4410 (450) |
| X-133403 | 123.881 | — | 142.880 | — | 25.4 | 5740 (585) |
|
Jenis d |
Diameter dalam D |
Diameter luar D |
Jumlah sprag | Arah | Penamaan | Bagian bantu |
Bobot (g) |
|
| X-13506 | 43.6 | 89.1 | 24 | D | C | 1 | CL.ST | 60 |
| BW-13231 | 20 | D | C | 1 | T.ST | 95 | ||
| BW-13214 | 43.8 | 89.3 | 14 | D | c | 1 | T.ST | 105 |
| BW-13167 | 22 | E | c | 1 | 120 | |||
| BW-13209 | 26 | D | c | 1 | T.ST | 105 | ||
| BWC-13239B | 46.2 | 93.1 | 26 | D | cc | 1 | CL.ST | 125 |
| BW-13238 | 26 | E | c | 1 | 175 | |||
| X-133401 | 47.6 | 95.3 | 26 | E | c | 1 | 220 | |
| BW-13243 | 24 | D | c | 1 | CL.ST | 120 | ||
|
BWC-13168 BWC-13229 |
57.7 | 111 |
30 30 |
E E |
cc cc |
1 | EB |
210 190 |
| BW -13255 | 30 | D | c | 1 | CL.ST | 255 | ||
| •X-133614C | 66.7 | 128 | 34 | E | c | 1 | CL. | 350 |
| X-133402 | 68.6 | 131 | 34 | E | c | 1 | 350 | |
| BWC-13251 BWC-13261 | 82,5 | 150 |
18 36 |
D D |
cc cc |
1 |
CL.ST CL.ST |
180 200 |
| X-133639 | 82,5 | 153 | 40 | E | c | 1 | CL.ST | 410 |
| X-133403 | 99.1 | 179 | 44 | E | c | 1 | 480 |
