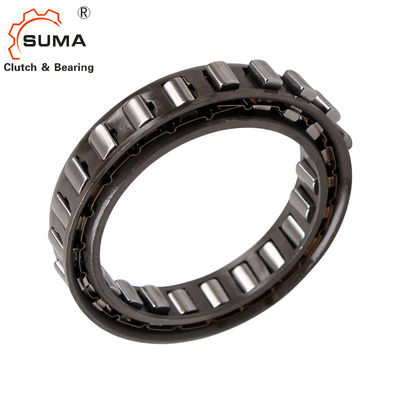

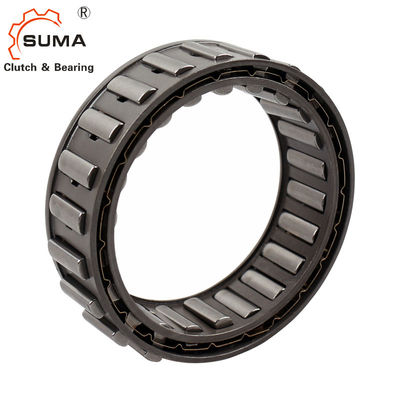

SF18-13.5 Cage Freewheels Centrifugal Sprag Clutch Bearing
Fitur
Cage Freewheels SF adalah sprag freewheels untuk menjadi
dipasang antara bagian dalam yang disediakan pelanggan dan
cincin luar.
Freewheels SF digunakan sebagai:
Backstop
Overrunning Clutches
Mengindeks Freewheels
Selain tipe standar, dua lainnya
jenis tersedia untuk masa pakai yang lebih lama.
Torsi nominal hingga 93.000 Nm.
Dimensi dan Kapasitas
Ukuran Freewheel |
Jenis
|
Nominal t orque M N Nm |
Jenis | Nominal t orque M N Nm |
Jenis | Nominal t orque M N Nm |
Pengangkatan sprag di lingkar luar kecepatan min-1 |
J mm |
D mm |
B mm |
K mm |
Kuantitas Sprag | Bobot kg |
SF18-13.5 | J | 66 | 18,80 | 35,47 | 13,5 | 50 | 10 | 0,04 | |||||
SF23-13.5 | J | 120 | 23,63 | 40,29 | 13,5 | 55 | 12 | 0,04 | |||||
SF27-13,5 | J | 160 | JT | 160 | JZ | 100 | 3 600 | 27,78 | 44,42 | 13,5 | 65 | 14 | 0,05 |
SF31-13,5 | J | 170 | JT | 170 | JZ | 110 | 3 400 | 31,75 | 48,41 | 13,5 | 70 | 12 | 0,04 |
SF32-21,5 | J | 400 | 32,77 | 49,44 | 21,5 | 65 | 14 | 0,07 | |||||
SF37-14,5 | K | 270 | KT | 270 | KZ | 210 | 2 900 | 37 | 55 | 14,5 | 75 | 14 | 0,06 |
SF42-21 | J | 720 | 42,10 | 58,76 | 21 | 85 | 18 | 0,09 | |||||
SF44-14,5 | K | 500 | KT | 500 | KZ | 400 | 2 250 | 44 | 62 | 14,5 | 90 | 20 | 0,08 |
SF46-21 | J | 840 | 46,77 | 63,43 | 21 | 90 | 20 | 0,10 | |||||
SF50-18,5 | K | 680 | KT | 680 | KZ | 580 | 2 250 | 50 | 68 | 18,5 | 90 | 20 | 0,10 |
SF56-21 | J | 1 050 | 56,12 | 72,78 | 21 | 100 | 22 | 0,11 | |||||
SF57-18,5 | K | 950 | KT | 950 | KZ | 800 | 2 000 | 57 | 75 | 18,5 | 105 | 24 | 0,13 |
SF61-21 | J | 1 300 | JT | 1 300 | JZ | 1 150 | 1 550 | 61,91 | 78,57 | 21 | 110 | 26 | 0,14 |
SF72-23,5 | K | 2 100 | KT | 2 100 | KZ | 1 850 | 1 550 | 72 | 90 | 23,5 | 135 | 32 | 0,23 |
SF82-25 | K | 2 300 | KT | 2 300 | KZ | 2 100 | 1 450 | 82 | 100 | 25 | 140 | 36 | 0,26 |
SF107-25 | K | 3 300 | KT | 3 300 | KZ | 3 100 | 1 300 | 107 | 125 | 25 | 170 | 48 | 0,35 |
SF127-25 | K | 4 900 | KT | 4 900 | KZ | 4 600 | 1 200 | 127 | 145 | 25 | 210 | 56 | 0,40 |
SF140-50 | S | 13 600 | ST | 13 600 | SZ | 10 500 | 950 | 140 | 180 | 50 | 260 | 24 | 1,70 |
SF140-63 | S | 18.000 | ST | 18.000 | SZ | 14000 | 800 | 140 | 180 | 63 | 260 | 24 | 2,00 |
SF170-50 | S | 17.000 | ST | 17.000 | SZ | 13 500 | 880 | 170 | 210 | 50 | 290 | 28 | 1,95 |
SF170-63 | S | 23 000 | ST | 23 000 | SZ | 18 500 | 720 | 170 | 210 | 63 | 290 | 28 | 2,40 |
SF200-50 | S | 23 000 | ST | 23 000 | SZ | 18 500 | 820 | 200 | 240 | 50 | 325 | 36 | 2,50 |
SF200-63 | S | 29.000 | ST | 29.000 | SZ | 23 500 | 680 | 200 | 240 | 63 | 325 | 36 | 3,10 |
SF230-63 | S | 37.000 | ST | 37.000 | SZ | 29 500 | 650 | 230 | 270 | 63 | 360 | 45 | 3,90 |
SF270-50 | S | 35 000 | ST | 35 000 | SZ | 29 500 | 720 | 270 | 310 | 50 | 410 | 48 | 3,40 |
SF270-63 | S | 44000 | ST | 44000 | SZ | 37.000 | 600 | 270 | 310 | 63 | 410 | 48 | 4,20 |
SF340-50 | S | 45 000 | ST | 45 000 | SZ | 43.000 | 640 | 340 | 380 | 50 | 510 | 60 | 4,20 |
SF340-63 | S | 67 500 | ST | 67 500 | SZ | 57 500 | 540 | 340 | 380 | 63 | 510 | 60 | 5,20 |
SF380-50 | S | 57 000 | ST | 57 000 | SZ | 48 500 | 610 | 380 | 420 | 50 | 550 | 63 | 4,40 |
SF440-63 | S | 93.000 | ST | 93.000 | SZ | 80.000 | 470 | 440 | 480 | 63 | 640 | 72 | 6,20 |
Torsi nominal teoritis hanya berlaku untuk konsentrisitas ideal antara cincin bagian dalam dan luar.
Torsi maksimum yang dapat ditransmisikan adalah 2 kali torsi nominal yang ditentukan.Lihat halaman 14 untuk penentuan torsi pemilihan.
pemasangan
Bimbingan lateral dari Cage Freewheels dapat dipengaruhi baik oleh bahu di lingkar luar atau oleh cincin pelindung atau cakram pelindung yang dipasang di lingkar luar.Kapasitas transmisi torsi dapat ditingkatkan jika beberapa kandang disusun berdampingan.Dalam hal ini, silakan berkonsultasi dengan RINGSPANN tentang torsi yang dapat ditransmisikan.Harap perhatikan poin teknis di halaman 118 mengenai trek sprag.
Contoh pemesanan
Ukuran freewheel SF 44-14,5, tipe standar:
&banteng;SF 44-14,5 K
