HFL1626 3 Baris Digambar Piala Bantalan Rol Jarum Satu Arah
Data Teknis Bantalan Rol Jarum
Kopling rol cangkir HFL yang ditarik dan rakitan bantalan dengan sangkar nilon mentransmisikan torsi antara poros dan rumahan dalam satu arah dan memungkinkan overrun bebas ke arah yang berlawanan.
Ini memiliki bantalan rol jarum di setiap ujung kopling untuk menopang beban radial, dan cangkang baja luar cangkir yang ditarik yang menyediakan penampang kecil untuk digunakan di ruang terbatas.
Suhu kerjadari Bantalan Rol Jarum
memungkinkan pengoperasian dari 14 hingga 158 derajat F (-10 hingga 70 derajat C)
Bahandari Bantalan Rol Jarum
Rol terbuat dari baja kromium karbon tinggi yang dikeraskan melalui pengerasan untuk toleransi panas dan daya tahan
Balapan luar : ST14
Dimensi dan Kapasitasdari Bantalan Rol Jarum
Batang dia. |
Penunjukan Kopling | Massa |
Borndari Ukuran |
torsi | Membatasi Kecepatan |
Beban Dasar Peringkat |
|||||
Fw | D | C | Batang | Cincin Luar | C | Bersama | |||||
Min-1 | Min-1 |
KN | |||||||||
mm | Mata Air Plastik | pegas baja | g | mm | Nm | rpm | |||||
3 | HFL0308KF | -- | 3 | 3 | 3.6 | 8 | 1 | -- | -- | -- | -- |
4 | HFL0408KF | -- | 3.5 | 4 | 8 | 8 | 1.5 | -- | -- | -- | -- |
6 | HFL0615KF | HFK0615 | 4 | 6 | 10 | 15 | 1.76 | 23000 | 13000 | -- | -- |
HFL0615KFR | HFL0615R | 4 | 6 | 10 | 15 | 0,5 | 23000 | 13000 | -- | -- | |
-- | HFL061012K | 5 | 6 | 10 | 12 | -- | 21000 | 12000 | -- | -- | |
8 | -- | HFL081212K | 6 | 8 | 12 | 12 | -- | 20000 | 12000 | -- | -- |
-- | HFL081412K | 7 | 8 | 14 | 12 | -- | 19.000 | 12000 | -- | -- | |
HFL0822KF | HFL0822 | 7 | 8 | 12 | 22 | 3.15 | 17000 | 12000 | 4.05 | 4.15 | |
HFL0822KFR | HFL0822R | 7 | 8 | 12 | 22 | 1 | 17000 | 12000 | -- | -- | |
10 | HFL1022KF | HFL1022 | 8 | 10 | 14 | 22 | 5.3 | 14000 | 11000 | 4.3 | 4.65 |
HFL1022KFR | HFL1022R | 8 | 10 | 14 | 22 | 1.5 | 14000 | 11000 | -- | -- | |
12 | -- | HFL1226 | 18 | 12 | 18 | 26 | 12.2 | 11000 | 8000 | 6.3 | 6.5 |
14 | -- | HFL1426 | 20 | 14 | 20 | 26 | 17.3 | 9500 | 8000 | 7.1 | 7.7 |
16 | -- | HFL1626 | 22 | 16 | 22 | 26 | 20.5 | 8500 | 7500 | 7.7 | 9 |
18 | -- | HFL1826 | 25 | 18 | 24 | 26 | 24.1 | 7500 | 7500 | 8.3 | 10.3 |
20 | -- | HFL2026 | 27 | 20 | 26 | 26 | 28.5 | 7000 | 6500 | 8.9 | 11.5 |
25 | -- | HFL2530 | 44 | 25 | 32 | 30 | 66 | 5500 | 5500 | 10.9 | 14.1 |
30 | -- | HFL3030 | 51 | 30 | 37 | 30 | 90 | 4500 | 4500 | 12.6 | 17.6 |
35 | -- | HFL3530 | 58 | 35 | 42 | 30 | 121 | 3900 | 3900 | 13 | 19.3 |

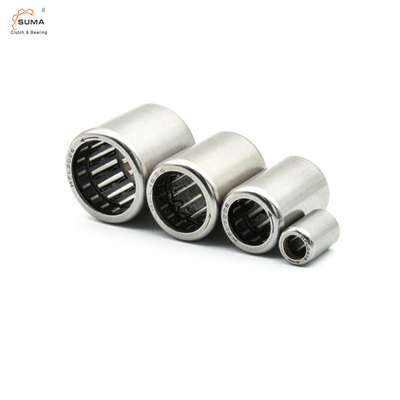

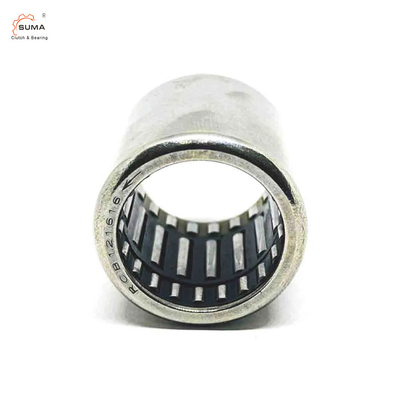

Foto-fotodari Bantalan Rol Jarum
