Bantalan Rol Jarum Satu Arah
>
|
| Tempat asal | CINA |
| Nama merek | SUMA |
| Sertifikasi | ISO SGS |
| Nomor model | HFL1426 |
HFL1426 14*20*26mm Ditarik Cup Needle Roller Bearing One Way Clutch
Data Teknis
HFL Series Three Row Drawn Cup Needle bearing adalah bantalan rol dengan rol silinder.
Rol tipis dan panjang relatif terhadap diameternya.Rol jenis ini disebut roller jarum.
Ini sangat cocok untuk hasil bantalan dengan dimensi pemasangan radial terbatas. Menurut aplikasi yang berbeda, bantalan rol jarum HFL tanpa cincin bagian dalam atau rol jarum dan komponen sangkar dapat dipilih.
Bantalan rol jarum jenis ini hanya dapat menahan beban radial.Bantalan rol jarum cangkir yang ditarik adalah bantalan rol jarum dengan cincin luar yang dibentuk dan dicap tipis.
Drawn Cup Needle Roller Bearing - Kopling Rol dengan Rakitan Bantalan:
HFL1426 , Lubang 14 mm, OD 20 mm, Lebar 26 mm
Dimensi dan Kapasitas Bantalan Rol Jarum HFL
|
Batang dia. |
Penunjukan Kopling | Massa |
Borndari Ukuran |
torsi | Membatasi Kecepatan |
Beban Dasar Peringkat |
|||||
| Fw | D | C | Batang | Cincin Luar | C | Bersama | |||||
| Min-1 | Min-1 |
KN | |||||||||
| mm | Mata Air Plastik | pegas baja | g | mm | Nm | rpm | |||||
| 3 | HFL0308KF | -- | 3 | 3 | 3.6 | 8 | 1 | -- | -- | -- | -- |
| 4 | HFL0408KF | -- | 3.5 | 4 | 8 | 8 | 1.5 | -- | -- | -- | -- |
| 6 | HFL0615KF | HFK0615 | 4 | 6 | 10 | 15 | 1.76 | 23000 | 13000 | -- | -- |
| HFL0615KFR | HFL0615R | 4 | 6 | 10 | 15 | 0,5 | 23000 | 13000 | -- | -- | |
| -- | HFL061012K | 5 | 6 | 10 | 12 | -- | 21000 | 12000 | -- | -- | |
| 8 | -- | HFL081212K | 6 | 8 | 12 | 12 | -- | 20000 | 12000 | -- | -- |
| -- | HFL081412K | 7 | 8 | 14 | 12 | -- | 19.000 | 12000 | -- | -- | |
| HFL0822KF | HFL0822 | 7 | 8 | 12 | 22 | 3.15 | 17000 | 12000 | 4.05 | 4.15 | |
| HFL0822KFR | HFL0822R | 7 | 8 | 12 | 22 | 1 | 17000 | 12000 | -- | -- | |
| 10 | HFL1022KF | HFL1022 | 8 | 10 | 14 | 22 | 5.3 | 14000 | 11000 | 4.3 | 4.65 |
| HFL1022KFR | HFL1022R | 8 | 10 | 14 | 22 | 1.5 | 14000 | 11000 | -- | -- | |
| 12 | -- | HFL1226 | 18 | 12 | 18 | 26 | 12.2 | 11000 | 8000 | 6.3 | 6.5 |
| 14 | -- | HFL1426 | 20 | 14 | 20 | 26 | 17.3 | 9500 | 8000 | 7.1 | 7.7 |
| 16 | -- | HFL1626 | 22 | 16 | 22 | 26 | 20.5 | 8500 | 7500 | 7.7 | 9 |
| 18 | -- | HFL1826 | 25 | 18 | 24 | 26 | 24.1 | 7500 | 7500 | 8.3 | 10.3 |
| 20 | -- | HFL2026 | 27 | 20 | 26 | 26 | 28.5 | 7000 | 6500 | 8.9 | 11.5 |
| 25 | -- | HFL2530 | 44 | 25 | 32 | 30 | 66 | 5500 | 5500 | 10.9 | 14.1 |
| 30 | -- | HFL3030 | 51 | 30 | 37 | 30 | 90 | 4500 | 4500 | 12.6 | 17.6 |
| 35 | -- | HFL3530 | 58 | 35 | 42 | 30 | 121 | 3900 | 3900 | 13 | 19.3 |

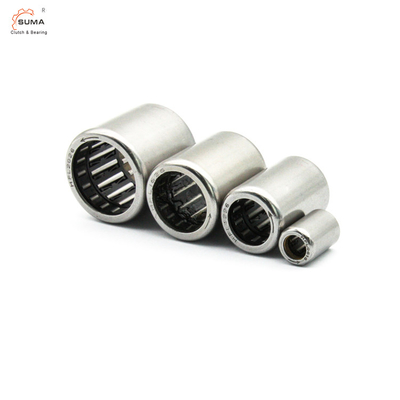

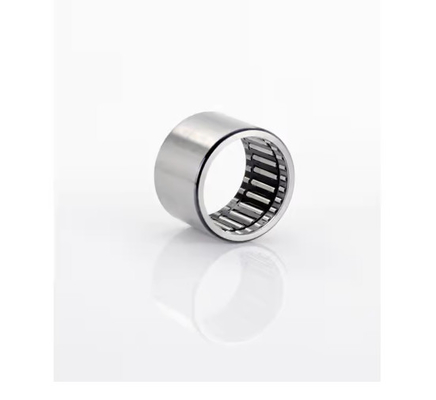

Gambar Bantalan Rol Jarum Piala HFL Ditarik
