| Tempat asal | CINA |
| Nama merek | SUMA |
| Sertifikasi | ISO SGS |
| Nomor model | RCB061014 |

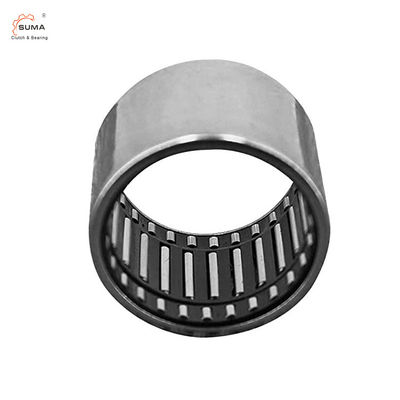

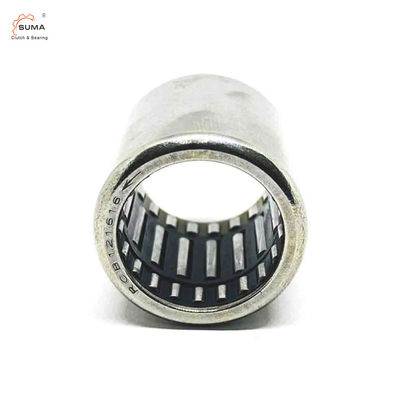

RCB061014 Bantalan Rol Jarum Satu Arah
Data Teknis
Item: RC RCB Satu Arah Bantalan Rol Jarum
Bahan: GCr15 / ST14 / Baja Tahan Karat
Rentang Lubang Dalam: 6.35-25.4mm
Rentang Bore Luar: 11.112-33.338mm
Rentang Tinggi: 12,7-26,99mm
Rentang Torsi: 1,9-45Nm
Paket: Roll pack + Kotak Karton
Dimensi dan Kapasitas
| FC, FCB | RC, RCB | ||||||||||
| Bantalan | Perkiraan Massa |
主要 尺寸 Penamaan |
Penunjukan Bantalan | Perkiraan Massa |
主要 尺寸 Penamaan |
||||||
| Fw | D | C | Torgue Ma | Fw | D | C | Torgue Ma | ||||
| g | mm | Nm | g | mm | Nm | ||||||
| FC4K | 1 | 4 | 8 | 6 | 0.34 | RC040708 | 3.5 | 6.35 | 11.112 | 12,7 | 1.9 |
| FC6 | 3 | 6 | 10 | 12 | 1.76 | RC040708-FS | 3.5 | 6.35 | 11.112 | 12,7 | 1.9 |
| FC6K | 3 | 6 | 10 | 12 | 1.76 | RC061008 | 4.7 | 9.525 | 15.875 | 12,7 | 4.83 |
| FC8 | 4 | 8 | 14 | 12 | 5.3 | RC061008-FC | 4.7 | 9.525 | 15.875 | 12,7 | 4.83 |
| FCL8K | 3.5 | 8 | 12 | 12 | 5 | RC081208 | 9.2 | 12,7 | 19.05 | 12,7 | 7.9 |
| FC10 | 4.8 | 10 | 16 | 12 | 6 | RC081208-FS | 9.2 | 12,7 | 19.05 | 12,7 | 7.9 |
| FCL10K | 4 | 10 | 14 | 12 | 5.3 | RC101410 | 14.5 | 15.875 | 22.225 | 15.88 | 15.4 |
| FC12 | 11 | 12 | 18 | 16 | 12.2 | RC101410-FC | 14.5 | 15.875 | 22.225 | 15.88 | 15.4 |
| FC14K | 13 | 14 | 20 | 16 | 17.3 | RC121610 | 17 | 19.05 | 25.4 | 15.88 | 20.9 |
| FC16 | 14 | 16 | 22 | 16 | 20.5 | RC121610-FS | 17 | 19.05 | 25.4 | 15.88 | 20.9 |
| FC20 | 17 | 20 | 26 | 16 | 28.5 | RC162110 | 16.2 | 25.4 | 33.338 | 15.88 | 45 |
| FC25 | 30 | 25 | 32 | 20 | 66 | RC162110-FC | 16.2 | 25.4 | 33.338 | 15.88 | 45 |
| FC30 | 36 | 30 | 37 | 20 | 90 | RCB061014 | 12 | 9.525 | 15.875 | 22.22 | 4.83 |
| FC35 | 40 | 35 | 42 | 20 | 121 | RCB061014-FS | 12 | 9.525 | 15.875 | 22.22 | 4.83 |
| FCB8 | 10 | 14 | 14 | 20 | 5 | RCB081214 | 16 | 12,7 | 19.05 | 22.22 | 7.9 |
| FCB10 | 15 | 16 | 16 | 20 | 10 | RCB081214-FC | 16 | 12,7 | 19.05 | 22.22 | 7.9 |
| FCB12 | 18 | 18 | 18 | 26 | 12.2 | RCB101416 | 21.3 | 15.875 | 22.225 | 25.4 | 15.4 |
| FCB16 | 22 | 22 | 22 | 26 | 20.5 | RCB101416-FS | 21.3 | 15.875 | 22.225 | 25.4 | 15.4 |
| FCB20 | 27 | 26 | 26 | 26 | 28.5 | RCB121616 | 26,5 | 19.05 | 25.4 | 25.4 | 20.9 |
| FCB25 | 44 | 32 | 32 | 30 | 66 | RCB121616-FC | 26,5 | 19.05 | 25.4 | 25.4 | 20.9 |
| FCB30 | 51 | 37 | 37 | 30 | 90 | RCB162117 | 44.8 | 25.4 | 33.338 | 26.99 | 45 |
| FCB35 | 58 | 42 | 42 | 30 | 121 | RCB162117-FS | 44.8 | 25.4 | 33.338 | 26.99 | 45 |
IniRCBcangkir ditarik bantalan rol jarum satu arah dan rakitan bantalan dengan sangkar kopling plastik mentransmisikan torsi antara poros dan rumahan dalam satu arah dan memungkinkan overrun bebas dalam arah yang berlawanan.
Ini memiliki bantalan rol di setiap ujung kopling untuk menopang beban radial, dan cangkang baja luar cangkir yang ditarik yang menyediakan penampang kecil untuk digunakan di ruang terbatas.
Kulit luar berfungsi sebagai jalur untuk kopling dan bantalan rol, dan kopling memiliki sangkar polimer resin asetil dengan pegas daun integral untuk operasi pada suhu hingga 200 derajat F (90 derajat C).
Roller terbuat dari baja kromium karbon tinggi yang dikeraskan untuk toleransi panas dan daya tahan, dan rakitannya dilengkapi dengan minyak sabun lithium.
Rakitan bantalan dan kopling rol jarum cangkir yang ditarik ini digunakan dalam berbagai aplikasi, seperti peralatan atletik, dispenser handuk kertas, mesin kantor, dan peralatan, antara lain.
