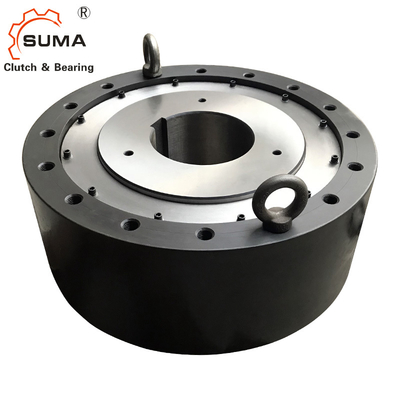

BS85 BS85-70 BS85-75 BS85-80 BS85-85 Satu arah Bantalan Backstop Kopling Cam Kopling
Fitur dari freewheelBackstop Clutch
Seri BS Cam Clutches dimaksudkan untuk aplikasi di mana putaran belakang poros kepala conveyor kecepatan lambat harus dicegah (backstopping).
Katalog freewheelBackstop Clutchuntuk pilihan Anda
BS160HS-BS450HSBackstop ClutchDaftar data
Model | Torsi | Max. Apa yang terjadi? | Tarik | A | B | C | PCD | E | S | H-M Ukuran × Pitch × Jumlah Lubang Tapped | Lemak | Jumlah |
Kapasitas | Pelanggaran | Torsi | D | Lubang Pengisi | Lemak | |||||||
(N·m) | (r/menit) Balapan Dalam | (N·m) | (Ukuran) | (kg) | ||||||||
BS160HS | 39200 | 350 | 34.3 | 180 | 360 | 175 | 315 | 220 | 40 | M20 × P2.5 × 10 | PT 1/4 | 0.23 |
BS200HS | 61700 | 250 | 44.1 | 205 | 430 | 200 | 380 | 260 | 40 | M22 ×P2.5 ×8 | PT 1/4 | 0.31 |
BS220HS | 102000 | 200 | 73.5 | 330 | 500 | 325 | 420 | 290 | 40 | M20 ×P2.5 ×16 | PT 1/4 | 1.3 |
BS250HS | 147000 | 170 | 93.1 | 370 | 600 | 365 | 530 | 330 | 50 | M24 ×P3.0 ×16 | PT 1/4 | 1.7 |
BS270HS | 204000 | 160 | 98 | 385 | 650 | 380 | 575 | 370 | 50 | M24 ×P3.0 ×16 | PT 1/4 | 2 |
BS300HS | 294000 | 150 | 108 | 425 | 780 | 420 | 690 | 470 | 60 | M30 ×P3.5 ×16 | PT 1/4 | 3.6 |
BS350HS | 392000 | 110 | 157 | 440 | 930 | 480 | 815 | 535 | 70 | M36 ×P4.0 ×16 | PT 1/4 | 4.1 |
BS425HS | 735000 | 85 | 216 | 570 | 1030 | 580 | 940 | 635 | 70 | M36 ×P4.0 ×18 | PT 1/4 | 6.9 |
BS450HS | 980000 | 80 | 245 | 570 | 1090 | 600 | 990 | 645 | 80 | M42 ×P4.5 ×18 | PT 1/4 | 7.2 |
Model | Torsi | Max overrunning |
Torsi Tarik (N-m) |
A | B | C | PCD | E | S |
H-M Ukuran × Pitch ×No.of Lubang yang Digali |
Kapasitas (Nm) | (r/menit) Balapan internal | D | ||||||||
BS30 | 294 | 350 | 0.58 | 64 | 90 | 64 | 80 | 45 | 13 | M 6 × P1.0 × 4 |
BS50 | 784 | 300 | 0.98 | 67 | 125 | 67 | 110 | 70 | 16 | M 8 × P1.25 × 4 |
BS65 | 1570 | 340 | 3.92 | 90 | 160 | 85 | 140 | 90 | 20 | M10 ×P1.5 ×6 |
BS75 | 2450 | 300 | 5.88 | 90 | 170 | 85 | 150 | 100 | 20 | M10 ×P1.5 ×6 |
BS85 | 5880 | 300 | 7.84 | 115 | 210 | 110 | 185 | 115 | 30 | M12 ×P1.75 ×6 |
BS95 | 7840 | 250 | 9.8 | 115 | 230 | 110 | 200 | 130 | 30 | M14 ×P2.0 × 6 |
BS110 | 10800 | 250 | 14.7 | 115 | 270 | 110 | 220 | 150 | 30 | M16 ×P2.0 × 6 |
BS135 | 15700 | 200 | 19.6 | 135 | 320 | 130 | 280 | 180 | 30 | M16 ×P2.0 × 8 |
JIS baru | OldJIS | Diameter Bor | ||
Keyway | Keyway | Jangkauan | W. Min | W.Max |
JISB1301-1996 | JISB1301-1959 | (mm) | (kg) | (kg) |
ISO R773 | ||||
BS30-30J | BS30-30E | 20 sampai 30 | 2.3 | 2.1 |
BS50-45J | BS50-45E | 30 sampai 50 | 4.7 | 4 |
BS50-50J | BS50-50E | |||
BS65-40J | BS65-40E | 40 sampai 65 | 13 | 11.5 |
BS65-45J | BS65-45E | |||
BS65-50J | BS65-50E | |||
BS65-55J | BS65-55E | |||
BS65-60J | BS65-60E | |||
BS65-65J | BS65-65E | |||
BS75-60J | BS75-60E | 50 sampai 75 | 14.7 | 13.1 |
BS75-65J | BS75-65E | |||
BS75-70J | BS75-70E | |||
BS75-75J | BS75-75E | |||
BS85-70J | BS85-70E | 60 sampai 85 | 27.2 | 24.7 |
BS85-75J | BS85-75E | |||
BS85-80J | BS85-80E | |||
BS85-85J | BS85-85E | |||
BS95-80J | BS95-80E | 70 sampai 95 | 32.2 | 29.4 |
BS95-85J | BS95-85E | |||
BS95-90J | BS95-90E | |||
BS95-95J | BS95-95E | |||
BS110-85J | BS110-85E | 80 sampai 110 | 38.6 | 34.2 |
BS110-95J | BS110-95E | |||
BS110-100J | BS110-100E | |||
BS110-105J | BS110-105E | |||
BS110-110J | BS110-110E | |||
BS135 | BS135 | 90 sampai 135 | 76.1 | 68 |
BS160HS | BS160HS | 100 sampai 160 | 120 | 103 |
BS200HS | BS200HS | 100 sampai 200 | 200 | 163 |
BS220HS | BS220HS | 150 sampai 220 | 390 | 338 |
BS250HS | BS250HS | 175 sampai 250 | 760 | 689 |
BS270HS | BS270HS | 200 sampai 270 | 850 | 774 |
BS300HS | BS300HS | 230 sampai 300 | 1,400 | 1,300 |
BS350HS | BS350HS | 250 sampai 350 | 2,300 | 2,120 |
BS425HS | BS425HS | 325 sampai 425. | 3,300 | 2,960 |
BS450HS | BS450HS | 350 sampai 450 | 3,700 | 3,400 |
P:Bagaimana Anda mengemas BS backstop kopling?
P:Dapatkah saya mendapatkanBackstop Clutchsampel dari Anda?
A: Sangat dianjurkan untuk meminta sampel untuk pemeriksaan kualitas.
P:Bisakah Anda berjanji untuk memberikanBackstop Clutchtepat waktu?
