Bantalan Kopling Satu Arah
>
|
| Tempat asal | CINA |
| Nama merek | SUMA |
| Sertifikasi | ISO SGS |
| Nomor model | DC5476A-N |

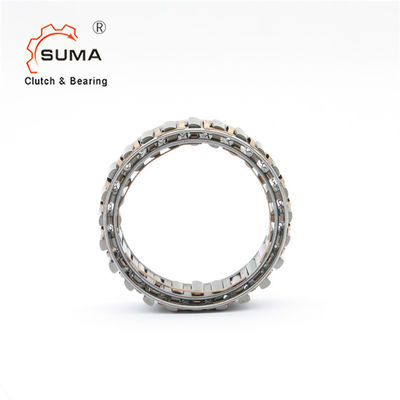

DC5476A 16MM Tebal One Way Sprag Type Overrunning Clutch Bearings
Pengenalan Singkat DC Sprag Clutch Bearing
Tipe DC adalah sangkar freewheel tipe sprag tanpa balapan dalam atau luar.Itu harus dipasang dalam desain yang menyediakan balapan, dukungan bantalan untuk beban aksial dan radial, pelumasan dan penyegelan.Tipe DC versi-N menerima semua jenis pelumas yang saat ini digunakan dalam peralatan transmisi daya.
Kekerasan permukaan bagian akhir harus HRC 60 hingga 62, untuk kedalaman minimum 0,6 mm.
Kekerasan inti menjadi HRC35 hingga 45.
Dimensi dan KapasitasBantalan Kopling DC Sprag
|
Ukuran
|
TKN1) |
Melebihi kecepatan |
Ruang semprot
|
TIDAK. klip
|
Tidak. dari sprags |
Bobot | ||||||
| nimax2) | namax3) | a+0,008 -0,005 |
c± 0,013 | emin | dmin | bmax | ||||||
| [Nm] | [menit-1] | [menit -1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | |||
| DC2222G-N | 63 | 8600 | 4300 | 22.225 | 38.885 | 8,33 ± 0,075 | 10 | 50 | 15 | – | 12 | 0,03 |
| DC2776-N | 119 | 6900 | 3400 | 27.762 | 44.422 | 8,33 ± 0,075 | 13.5 | 58 | 18 | – | 14 | 0,055 |
| DC3034-N | 124 | 6300 | 3100 | 30.34 | 47 | 8,33 ± 0,075 | 13.5 | 62 | 20 | – | 14 | 0,06 |
| DC3175(3C)-N | 159 | 6000 | 3000 | 31.75 | 48.41 | 8,33 ± 0,075 | 13.5 | 63 | 21 | 3 | 16 | 0,06 |
| DC3809A-N | 275 | 5000 | 2500 | 38.092 | 54,752 | 8,33 ± 0,075 | 16 | 71 | 25 | – | 18 | 0,085 |
| DC4127(3C)-N | 224 | 4600 | 2300 | 41.275 | 57.935 | 8,33 ± 0,075 | 13.5 | 75 | 27 | 3 | 18 | 0,09 |
| DC4445A-N | 363 | 4300 | 2100 | 44.45 | 61.11 | 8.33±0.1 | 16 | 79 | 29 | – | 20 | 0,095 |
| DC4972(4C)-N | 306 | 3800 | 1900 | 49.721 | 66.381 | 8.33±0.1 | 13.5 | 86 | 33 | 4 | 22 | 0.1 |
| DC5476A-N | 525 | 3500 | 1700 | 54.765 | 71.425 | 8.33±0.1 | 16 | 92 | 36 | – | 24 | 0.11 |
| DC5476A(4C)-N | 525 | 3500 | 1700 | 54.765 | 71.425 | 8.33±0.1 | 16 | 92 | 36 | 4 | 24 | 0.13 |
| DC5476B(4C)-N | 769 | 3500 | 1700 | 54.765 | 71.425 | 8.33±0.1 | 21 | 92 | 36 | 4 | 24 | 0.18 |
| DC5476C(4C)-N | 990 | 3500 | 1700 | 54.765 | 71.425 | 8.33±0.1 | 25.4 | 92 | 36 | 4 | 24 | 0.2 |
| DC5776A-N | 604 | 3300 | 1600 | 57.76 | 74.42 | 8.33±0.1 | 16 | 98 | 38 | – | 26 | 0.11 |
| DC6334B-N | 806 | 3000 | 1500 | 63,34 | 80 | 8.33±0.1 | 21 | 104 | 42 | – | 26 | 0,175 |
| DC7221(5C)-N | 675 | 2600 | 1300 | 72.217 | 88.877 | 8.33±0.1 | 13.5 | 115 | 48 | 5 | 30 | 0.14 |
| DC7221B-N | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8.33±0.1 | 21 | 115 | 48 | – | 30 | 0,185 |
| DC7221B(5C)-N | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8.33±0.1 | 21 | 115 | 48 | 5 | 30 | 0.21 |
| DC7969C(5C)-N | 2038 | 2400 | 1200 | 79.698 | 96.358 | 8.33±0.1 | 25.4 | 124 | 53 | 5 | 34 | 0,28 |
| DC8334C-N | 2055 | 2300 | 1100 | 83,34 | 100.000 | 8.33±0.1 | 25.4 | 132 | 55 | – | 34 | 0.27 |
| DC8729A-N | 1250 | 2200 | 1100 | 87.29 | 103,96 | 8.33±0.1 | 16 | 134 | 58 | – | 34 | 0.165 |
| DC10323A(5C)*-N | 1612 | 1800 | 900 | 103.231** | 119.891 | 8.33±0.1 | 16 | 155 | 68 | 5 | 40 | 0.205 |
| DC12334C*-N | 4800 | 1500 | 750 | 123.340** | 140.000 | 8.33±0.1 | 25.4 | 184 | 80 | – | 50 | 0.4 |
| DC12388C(11C) | 4875 | 1500 | 750 | 123.881 | 142,88 | 9,50 ± 0,1 | 25.4 | 186 | 80 | 11 | 44 | 0.4 |
CATATAN
1) T maks = 2 × T KN
» Lihat Seleksi halaman 12 sampai 19
2) Inner race overruns
3) Overruns ras luar
*) Flensa pemusatan sangkar bagian dalam berada di kebalikannya
samping
**) Perpanjangan toleransi hingga ± 0,013 diperbolehkan
Contoh Pemasangan

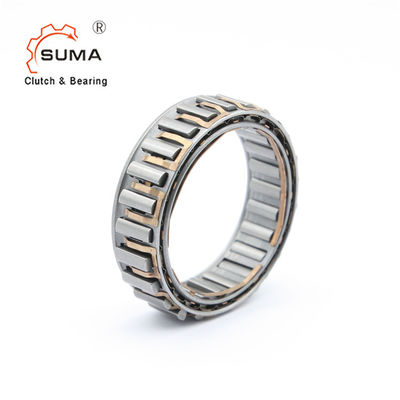

Gambar dariBantalan Kopling DC Sprag
