Bantalan Kopling Satu Arah
Created with Pixso. Freewheel AS NSS TSS GCr15 Sprag Clutch Bantalan Satu Arah

Freewheel AS NSS TSS GCr15 Sprag Clutch Bantalan Satu Arah

Nama Merek: SUMA
Nomor Model: AS25 NSS25 TSS25
Jumlah Pesanan Minimum: 5pcs
harga: USD7-USD12 PER PIECE
Waktu Pengiriman: 5-7 Hari
Ketentuan Pembayaran: L/C, D/A, D/P, T/T, Western Union, Paypal
Informasi Rinci
Tempat asal:
CINA
Sertifikasi:
ISO SGS
Nama Produk:
Bantalan Kopling Satu Arah AS25 NSS25 TSS25
Bahan:
Baja bantalan GCr15
Kapasitas Torsi:
56Nm
Kecepatan rotasi:
2900rpm
Jaminan:
1 tahun
Ukuran:
25*52*15mm
Berat unit:
0.14KG
OEM:
Menerima
MOQ:
5-
Kemasan rincian:
Kardus
Menyediakan kemampuan:
1000 Pcs per Bulan
Menyoroti:

NSS Clutch One Way Bearing

,

Sprag Clutch One Way Bearing

,

GCr15 Sprag Type Clutch

Deskripsi Produk

              Freewheel AS NSS TSS GCr15 Sprag Clutch Bantalan Satu Arah

Fitur

Tipe AS adalah tipe roller freewheel yang didukung non-bearing.Bantalan diperlukan untuk mendukung beban aksial dan radial.Pelumasan dan penyegelan juga harus disediakan oleh instalasi.Dimensi luar nominal sama dengan seri 62...Bantalan bola.
Pengaturan tipikal adalah memasang tipe ini di samping bantalan seri 62 dalam toleransi lokasi yang sama, seperti yang ditunjukkan pada halaman berikut.Balapan bagian dalam dikunci ke poros (kecuali lubang 6 mm).
Balapan luar memiliki toleransi r6 positif untuk memberikan tekanan yang pas di rumah H7.Perumahan luar harus cukup kuat
Untuk tidak berkembang setelah perakitan.Desain ini dapat menerima misalignment aksial ras dalam dan luar ± S/2.

Data Teknis

Nama Produk bantalan kopling satu arah
Model AS25 NSS25
Bahan Baja krom GCr15
diameter dalam 25mm
Diameter luar 52mm
Kapasitas torsi 56Nm
Bobot 0.14kg
Kemasan Kotak karton / kotak kayu
Syarat pembayaran TT.L/C, D/A, D/P, Western Union
waktu pengiriman 10-15 Hari

Dimensi dan Kapasitas



Jenis Ukuran torsi Melebihi kecepatan Ukuran Bobot Tarik torsi
SEBAGAI (NSS) dH7 TKN1) nimax2) namax3) Dr6 D5 L s e f
[mm] [Nm] [menit-1] [menit-1] [mm] [mm] [mm] [mm] [mm] [mm] [kg] [Ncm]
6 2.1 5000 7500 19 15.8 6 0,3 0.6 0,3 0,01 0.18
8 3.8 4300 6500 24 20 8 1.3 0.6 0.6 0,02 0.24
10 6.8 3500 5200 30 25.9 9 1.3 0.6 0.6 0,03 0.36
12 13 3200 4800 32 28 10 1.3 0.6 0.6 0,04 0,48
15 14 2800 4300 35 31 11 1.4 0.6 0.6 0,05 0,7
20 40 2200 3300 487 40 14 2.4 0.8 0.8 0.12 1.4
25 56 1900 2900 52 45.9 15 2.4 0.8 0.8 0.14 2.4
30 90 1600 2400 62 55 16 2.4 0.8 1 0,22 7.8
35 143 1300 2000 72 64 17 2.5 0.8 1 0.31 9
40 185 1200 1800 80 72 18 2.5 0.8 1 0.39 10
45 218 1000 1600 85 77 19 2.5 1.2 1 0,44 11
50 230 950 1500 90 82 20 2.5 1.2 1 0,49 13
55 308 800 1300 100 90 21 2.5 1.2 1 0,66 14
60 508 700 1100 110 100 22 2.5 1.2 1.5 0,81 26
80 1063 600 900 140 128 26 2.5 1.2 1.5 1.41 58

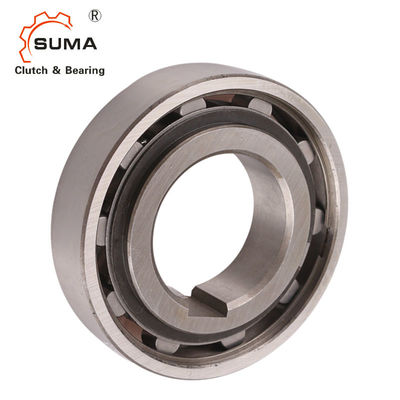

Freewheel AS NSS TSS GCr15 Sprag Clutch Bantalan Satu Arah 0

CATATAN:
AS6 tanpa alur pasak.D = -0,009
AS8-12 alur pasak ke DIN 6885.1.
Ukuran lain untuk DIN 6885.3
1) T maks = 2 × T KN
2) Inner race overruns
3) Overruns ras luar
Dimensi pemasangan identik dengan bantalan bola seri 62

Contoh Pemasangan

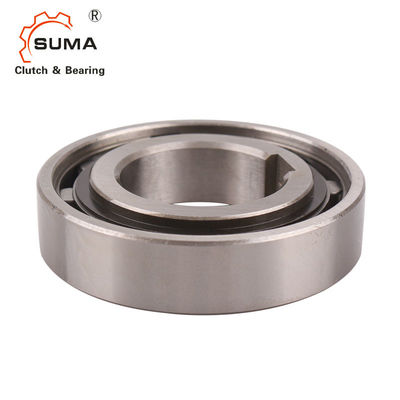

Freewheel AS NSS TSS GCr15 Sprag Clutch Bantalan Satu Arah 1

Foto-foto

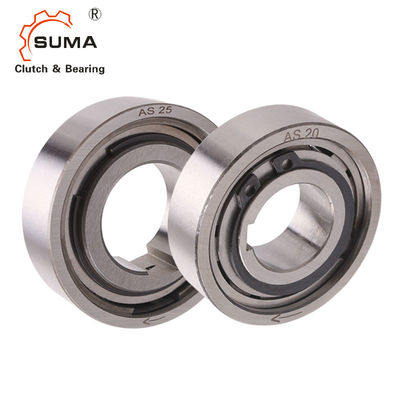

Freewheel AS NSS TSS GCr15 Sprag Clutch Bantalan Satu Arah 2

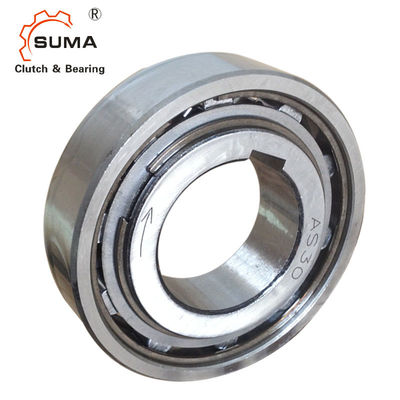

Freewheel AS NSS TSS GCr15 Sprag Clutch Bantalan Satu Arah 3
