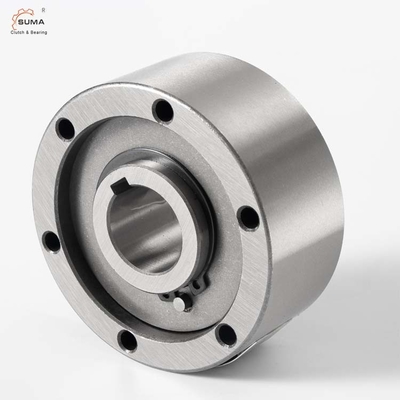

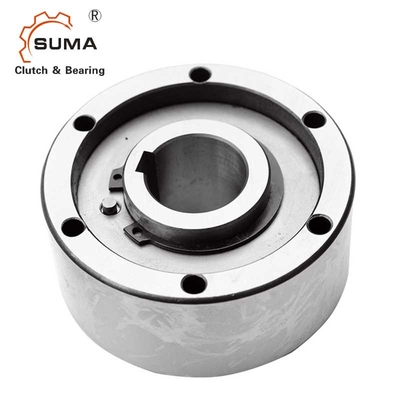

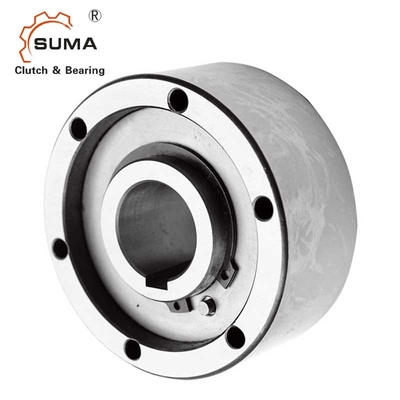

Dual Keyway Groove One Way Clutch Bearing
Bantalan satu arah bebas berputar ke satu arah, sementara ke arah lain pada bantalan terkunci. bantalan satu arah di dalam cangkang logam yang berisi banyak roller, jarum atau bola,dan bentuk kursi bergulir (lubang) sehingga hanya dapat bergulir dalam satu arah, sementara di arah lain akan memiliki perlawanan besar.
Bantalan satu arah banyak digunakan dalam mesin cetak, mesin pengemasan, mesin makanan, kotak gigi dua kecepatan, roller listrik, peralatan olahraga, industri mobil, gulungan memancing,Peralatan rumah tanggaDetektor mata uang, dll.
Fitur bantalan bola kopling satu arah:
1. Kapasitas yang tinggi
2Cukup ruang penyimpanan lemak
3. Kecepatan terbatas tinggi
4. Hidup panjang
Data Teknis
Spesifikasi | |
Nama produk | Bantalan mesin AA |
Model | AA20 |
Bahan | GCr15 |
Diameter dalam | 20 mm |
Diameter luar | 68mm |
Ketebalan | 34mm |
Kapasitas torsi | 146Nm |
Torsi Tarik | 8.4Ncm |
Kecepatan overrunning di dalam balapan | 2000r/menit |
Kecepatan overrunning di luar balapan | 3600r/menit |
Berat badan | 0.7kg |
Struktur | Jenis rol |
Aplikasi | Mesin tekstil, kipas angin, ventilator, mesin cetak |
Paket | Kotak Karton, Kotak Kayu atau Disesuaikan |
Syarat pembayaran | TT. L/C, D/A, D/P, Western Union, Paypal |
Waktu pengiriman | 2-4 hari untuk sampel, 7 hari untuk pesanan besar |
Dimensi dan Kapasitas
Ukuran | TK1 | Kecepatan yang melampaui batas | Berat badan |
Tarik torsi |
||||||||||
dH7 | Nimax2) | Namax3) | Dh7 | D5 | D6 | D3 | Z | O | L | f | s | (kg) | TR | |
(mm) | (Nm) | (min-1) | (min-1) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (Ncm) | |
12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5.5 | 20 | 0.5 | 4.5 | 0.21 | 0.7 |
15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5.5 | 30 | 0.8 | 4.5 | 0.44 | 3.5 |
20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0.8 | 5.5 | 0.7 | 8.4 |
25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5.5 | 37 | 1 | 6.5 | 1.3 | 14 |
30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6.6 | 44 | 1 | 6.5 | 2 | 23 |
35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6.6 | 48 | 1 | 6.5 | 2.6 | 60 |
40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1.5 | 7.6 | 3.9 | 72 |
45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1.5 | 7.6 | 4 | 140 |
50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1.5 | 7.6 | 6 | 180 |
55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7.6 | 7.2 | 190 |
60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7.6 | 9.2 | 240 |
70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2.5 | 7.6 | 11.8 | 320 |
Catatan
1) T max = 2 × T KN
2) Perbedaan ras dalaman
3) Ras luar melampaui batas
Keyway ke DIN 6885.1
Pemasangan dan Kopling
