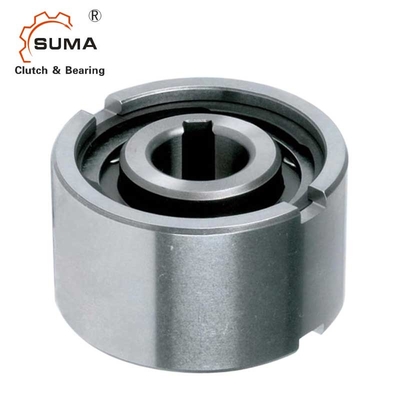

Bantalan Kopling Satu Arah Kopling Industri Beban Berat Backstop Non Kontak
Fitur
1. Kopling Cam seri A dirancang untuk pemasangan press fit.
2. Seri AA memiliki alur pasak pada balapan dalam.Alur pasak, kecuali ukuran 25 diproduksi sesuai DIN 6885. 3
3. Seri AA memiliki alur pasak pada balapan dalam dan luar.“-K” berarti kunci dikirimkan bersama dengan Cam Clutch.
4. Dimensi gangguan yang benar pada poros dan rumahan harus dipertahankan untuk mendapatkan kinerja bantalan dan kopling yang maksimal.
5. Lihat tabel toleransi poros dan housing untuk setiap seri.
6. Panah pada inner race menunjukkan arah inner race yang terlibat.
7. Untuk memasang kopling, gunakan alat tekan dengan diameter yang sesuai untuk memberikan tekanan yang merata ke seluruh permukaan roda dalam dan luar.
8. Jangan memalu atau memberikan kejutan lain pada kopling.
9. Pastikan housing memiliki kekuatan yang cukup untuk menahan tekanan yang diperlukan untuk pemasangan press fitting Kopling.
10. Kisaran suhu pengoperasian: –30°C hingga +100°C (Hubungi kami untuk suhu yang melebihi kisaran ini).
Data Teknis
SPESIFIKASI | |
Model | AA60 / GC-D60170 |
Bahan | GCr15 |
Diameter dalam | 60mm |
Diameter luar | 170mm |
Ketebalan | 78mm |
Kapasitas torsi | 3500Nm |
Tarik Torsi | 240Ncm |
Balapan dalam melebihi kecepatan | 800r / mnt |
Kecepatan overrunning ras luar | 1100r / mnt |
Bobot | 0,7kg |
Struktur | Jenis rol |
Aplikasi | Mesin tekstil, kipas angin, ventilator, mesin cetak |
Kemasan | Kotak Karton, Kotak Kayu atau Disesuaikan |
Syarat pembayaran | TT.L/C, D/A, D/P, Western Union, Paypal |
Waktu pengiriman | 2-4 hari untuk sampel, 7 hari untuk pesanan besar |
Dimensi dan Kapasitas
Ukuran | TK1 | Kecepatan melebihi | Bobot |
Menyeret torsi |
||||||||||
dH7 | Nimax2) | namax3) | Dh7 | D5 | D6 | D3 | Z | HAI | L | f | s | (kg) | TR | |
(mm) | (Nm) | (min-1) | (min-1) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (Ncm) | |
12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5.5 | 20 | 0,5 | 4.5 | 0,21 | 0,7 |
15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5.5 | 30 | 0,8 | 4.5 | 0,44 | 3.5 |
20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0,8 | 5.5 | 0,7 | 8.4 |
25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5.5 | 37 | 1 | 6.5 | 1.3 | 14 |
30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6.6 | 44 | 1 | 6.5 | 2 | 23 |
35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6.6 | 48 | 1 | 6.5 | 2.6 | 60 |
40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1.5 | 7.6 | 3.9 | 72 |
45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1.5 | 7.6 | 4 | 140 |
50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1.5 | 7.6 | 6 | 180 |
55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7.6 | 7.2 | 190 |
60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7.6 | 9.2 | 240 |
70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2.5 | 7.6 | 11.8 | 320 |
CATATAN
1) T maks = 2 &waktu;T KN
2) Inner race overruns
3) Outer race overruns
Alur pasak ke DIN 6885.1
Pemasangan dan Kopling
Foto-foto
