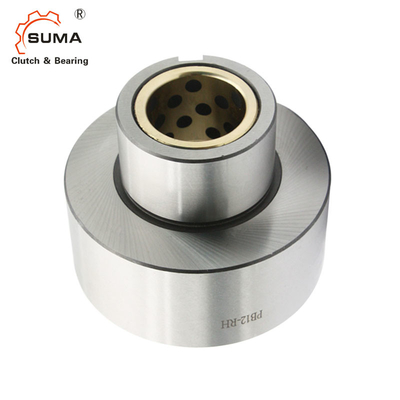

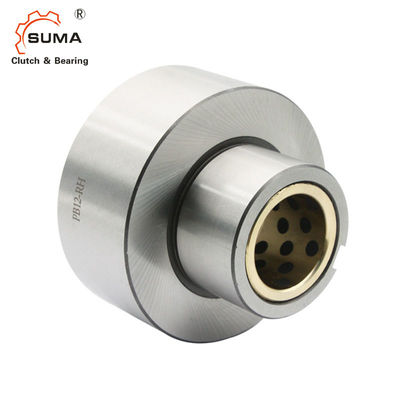

PB12 Backstop Clutch Cam Clutch Bantalan Satu Arah
Dimensi dan Kapasitas
| Model | Maks. Melebihi (r/mnt) |
Ukuran lubang | A |
B |
C h7 |
D |
E |
F |
Balapan Luar jalan pasak |
Bobot (kg) |
||||
| Balapan batin | Balapan Luar | dia. (J7) |
jalan pasak | G | K | L | ||||||||
| PB 3 | 1.800 | 900 | 10 | 4x1.5 | 50 | 50 | 23 | 22 | 25 | 21 | 25.7 | 4*2,5 | 16 | 0,23 |
| PB 5 | 1.800 | 900 | 16 | 5x2 | 70 | 60 | 32 | 32 | 35 | 25 | 38.8 | 5*3,0 | 20 | 0,58 |
| PB 6 | 1.500 | 800 | 20 | 5x2 | 82 | 73 | 38 | 38 | 37 | 33 | 41 | 5*3,0 | 27 | 1.1 |
| PB 8 | 1.200 | 650 | 25 | 7x3 | 85 | 83 | 45 | 40 | 45 | 33 | 42 | 7* 4.0 | 27 | 1.6 |
| PB 10 | 1.000 | 400 | 31.5 | 10x3.5 | 92 | 95 | 60 | 41 | 56 | 37 | 44 | 10 * 4,5 | 28 | 2.5 |
| PB 12 | 800 | 300 | 40 | 10x3.5 | 100 | 113 | 65 | 50 | 66 | 37 | 52.6 | 10 * 4,5 | 29 | 3.6 |
| PB 14 | 700 | 300 | 45 | 12x3.5 | 112 | 133 | 75 | 54 | 76 | 41 | 57.3 | 12 * 4,5 | 30 | 6.0 |
Pemasangan dan Kopling
Instalasi dan Penggunaan
1. Konsentrisitas lintasan dalam dan lintasan luar dipertahankan oleh bantalan polos yang terletak di antara lintasan luar dan poros.Beban radial yang bekerja pada outer race juga ditopang oleh plain bearing ini.Oleh karena itu, poros harus diperpanjang melalui ujung lintasan luar kopling.
2. Jangan gunakan Kopling Cam Seri PB sebagai kopling.Gunakan dengan kopling fleksibel saat menghubungkan dua poros.
3. Tentukan inner race drive kanan (RH) atau tangan kiri (LH) dilihat dari ujung yang ditandai oleh panah pada ilustrasi di atas.Periksa apakah putaran kopling sudah benar sebelum dijalankan.
4. Untuk penggunaan pengindeksan, direkomendasikan pelumasan oli.
5. Kunci yang akan digunakan harus sesuai dengan JIS B1301-1959
6. Beban dorong harus didukung oleh perangkat lain, bukan oleh Cam Clutch.
7. Lubang bagian yang digerakkan, seperti sproket pada lintasan luar kopling, harus memenuhi toleransi H6 atau H7 dari standar JIS.
