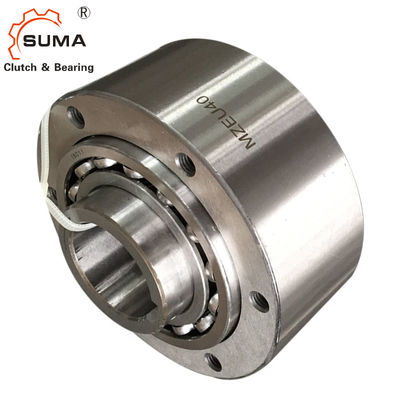

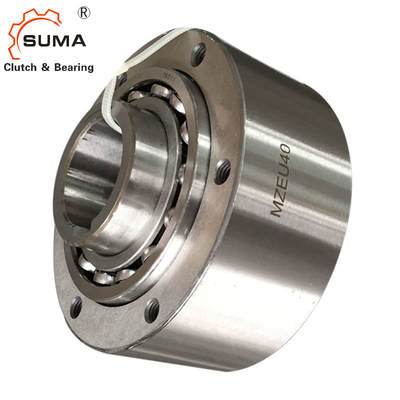

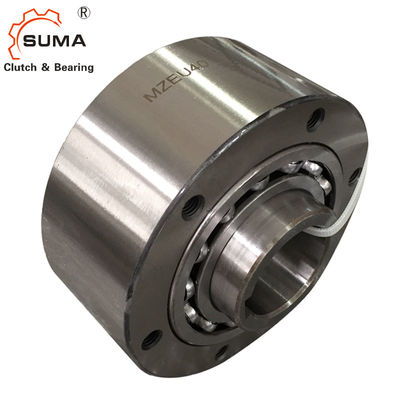

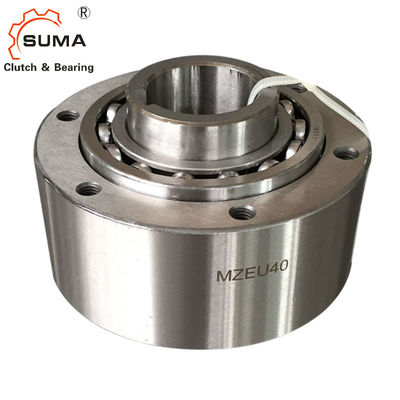

MZEU12 Steel GCr15 One Way Sprag 60 Nm Cam Backstop Clutch
1. Model No. MZEU12 hingga MZEU80 sudah dilumasi sebelumnya dan tidak memerlukan pelumasan.
Kisaran suhu operasional adalah -40C hingga +40C.
Model No.MZEU90 hingga MZEU150 membutuhkan pelumasan oli.
2. Sprocket model No. MZEU12 hingga MZEU80 dan faktor transmisi torsi lainnya dapat digunakan dengan flensa standar.
3. Kami merekomendasikan toleransi poros h7, dan alur pasak ISO R773 (DIN 6885.1) adalah standar.
4. Kami merekomendasikan toleransi E H7 untuk sproket dan bagian lainnya.
5. Bersihkan permukaan kedua ujung outer race dan permukaan kontak flange, sprocket dan part lainnya.
Dimensi dan Kapasitas
Model |
torsi Kapasitas |
Maks.Melebihi |
Menyeret torsi |
Ukuran lubang |
jalan pasak |
A |
B |
C |
D |
E |
F |
G |
HJ |
K |
L |
Bobot |
|
N·m | r/mnt | r/mnt | N·m | H7 | Balapan batin | h7 | PCD | C | (kg) | ||||||||
MZEU12(K) | 60 | 2000 | 1.000 | 0,20 | 12 | 4X1.8 | 42 | 62 | 20 | 51 | 42 | 20 | 27 | 3 - 05.5 | - | 0.8 | 0,5 |
MZEU15(K) | 100 | 1800 | 900 | 0,20 | 15 | 5X2.3 | 52 | 68 | 28 | 56 | 47 | 25 | 32 | 3 - M5 | 8 | 0.8 | 0.8 |
MZEU20(K) | 245 | 1600 | 700 | 0,29 | 20 | 6X2.8 | 57 | 75 | 34 | 64 | 55 | 30 | 39 | 4 - M5 | 8 | 0.8 | 1.2 |
MZEU25 (K) | 425 | 1600 | 600 | 0.33 | 25 | 8X3.3 | 60 | 90 | 35 | 78 | 68 | 40 | 40 | 4 - M6 | 10 | 0.8 | 1.8 |
MZEU30(K) | 735 | 1500 | 500 | 0.39 | 30 | 8X3.3 | 68 | 100 | 43 | 87 | 75 | 45 | 48 | 6 - M6 | 10 | 1.0 | 2.6 |
MZEU35(K) | 1015 | 1400 | 300 | 0,49 | 35 | 10X3.3 | 74 | 110 | 45 | 96 | 80 | 50 | 51 | 6 - M6 | 12 | 1.0 | 3.2 |
MZEU40(K) | 1350 | 1400 | 300 | 0,59 | 40 | 12X3.3 | 86 | 125 | 53 | 108 | 90 | 55 | 59 | 6 - M8 | 14 | 1.3 | 4.8 |
MZEU45(K) | 1620 | 1400 | 300 | 0,69 | 45 | 14X3.8 | 86 | 130 | 53 | 112 | 95 | 60 | 59 | 8 - M8 | 14 | 1.3 | 6.2 |
MZEU50 (K) | 2070 | 1300 | 250 | 0,79 | 50 | 14X3.8 | 94 | 150 | 64 | 132 | 110 | 70 | 72 | 8 - M8 | 14 | 1.3 | 8.2 |
MZEU55 (K) | 2400 | 1300 | 250 | 0,88 | 55 | 16X4.3 | 104 | 160 | 66 | 138 | 115 | 75 | 72 | 8 - M10 | 16 | 1.5 | 9.5 |
MZEU60 (K) | 2950 | 1200 | 250 | 0,98 | 60 | 18X4.4 | 114 | 170 | 78 | 150 | 125 | 80 | 89 | 10 - M10 | 16 | 1.5 | 12.3 |
MZEU70 (K) | 4210 | 1100 | 250 | 1.27 | 70 | 20X4.9 | 134 | 190 | 95 | 165 | 140 | 90 | 108 | 10 - M10 | 16 | 1.8 | 18.1 |
MZEU80 (K) | 5170 | 800 | 200 | 1.38 | 80 | 22X5.4 | 144 | 210 | 100 | 185 | 160 | 105 | 108 | 10 - M10 | 16 | 1.8 | 23.1 |
MZEU90 (K) | 12000 | 450 | 150 | 4.70 | 90 | 25X5.4 | 158 | 230 | 115 | 206 | 180 | 120 | 125 | 10 - M12 | 20 | 2.0 | 28.1 |
MZEU100(K) | 17600 | 400 | 130 | 5.39 | 100 | 28X6.4 | 182 | 270 | 120 | 240 | 210 | 140 | 131 | 10 - M16 | 24 | 2.0 | 46.3 |
MZEU130 (K) | 24500 | 320 | 110 | 6.76 | 130 | 32X7.4 | 212 | 310 | 152 | 278 | 240 | 160 | 168 | 12 - M16 | 24 | 2.5 | 70.2 |
MZEU150 (K) | 33800 | 240 | 80 | 8.13 | 150 | 36X8.4 | 246 | 400 | 180 | 360 | 310 | 200 | 194 | 12 - M20 | 32 | 2.5 | 146.3 |
Pemasangan dan Kopling
6. Untuk Model No.MZEU90 hingga MZEU150, aplikasikan seal adhesive pada permukaan outer race pada kedua ujungnya.
7. Periksa arah putaran.
8. Saat memasang flensa standar, sprocket, dan peralatan lainnya ke kopling, pasanglah di sekitar bantalan dan kencangkan baut ke kedua ujung lintasan luar.
9. Dengan memasang flensa dan sproket pada sisi yang berlawanan, arah putaran dapat diubah.
10. Saat memasang kopling pada poros, berikan tekanan pada inner race tetapi jangan pada outer race.
11. Untuk aplikasi Pengindeksan kecepatan tinggi (Lebih dari 50 c/m), tipe pegas yang kuat direkomendasikan.
12. Model No. Deskripsi
MZEU K
No Mark : Tidak ada keyway pada outer race.
K : Keyway di outer race.
