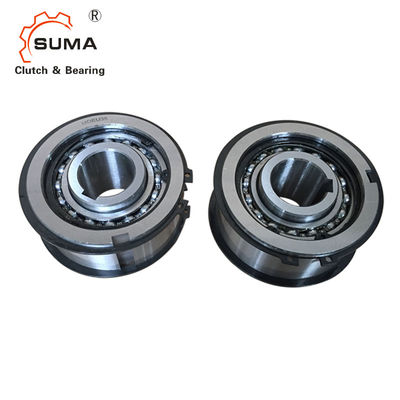

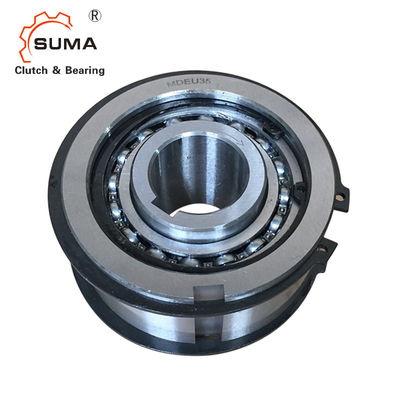

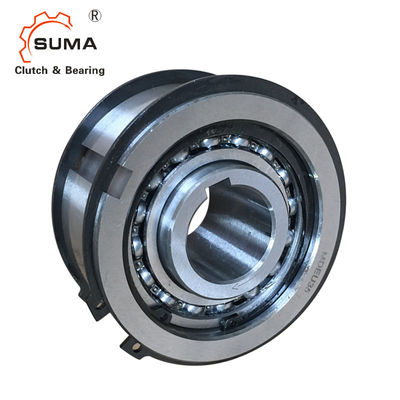

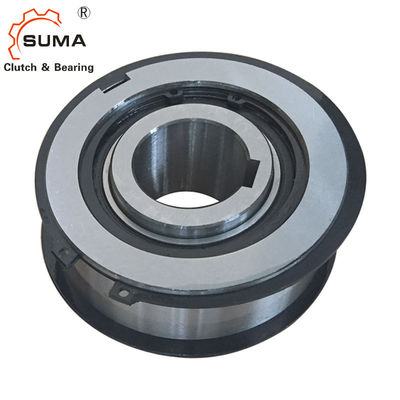

MDEU GCr15 Single Way H7 Tolerance Cam Sprag Bearing
Instalasi dan Penggunaan
1. Lubang katrol, sproket, dll., harus memiliki toleransi H6 atau H7.
2. Bantalan tipe roller bawaan, karena struktur cam dan roller.
3. Saat memasang Cam Clutch pada poros, tekan sedikit inner race kopling.
4. Jangan pernah memberikan beban dorong ke Cam Clutch.Perangkat lain
Harus disediakan untuk menerima beban dorong yang diterapkan pada Cam Clutch.
5. Dalam hal beban radial besar diterapkan pada Cam Clutch seperti memasang dengan katrol, bantalan lain harus disiapkan sehingga titik beban dapat digantung pada bantalan.
6. Kunci harus sesuai dengan ISO R773 (DIN 6885.1).Perhatikan bahwa dimensi alur pasak dari outer race tidak sesuai dengan dimensi alur pasak yang disebutkan dalam ISO R773 (DIN 6885.1).
Dimensi dan Kapasitas
Model |
torsi Kapasitas (T@m) |
Maks. Melebihi (r/mnt) Balapan batin |
Maks. pengindeksan (siklus/menit) |
Max.Radial Muat Kapan Melebihi (N) |
Membosankan Ukuran (H7) |
Balapan batin jalan pasak |
A |
B (h7) |
C |
D |
E |
F |
G |
H |
Saya |
Ras luar jalan pasak |
Bobot (kg) |
| MDEU15 | 70 | 600 | 100 | 610 | 15 | 5x2.3 | 39 | 55 | 37 | 25 | 42 | 1 | 30 | 3.5 | 0.8 | 5x3 | 0,52 |
| MDEU20 | 150 | 500 | 100 | 910 | 20 | 6x2.8 | 42 | 68 | 40 | 32 | 52 | 1 | 33 | 3.5 | 0.8 | 6x3.5 | 0,88 |
| MDEU25 | 230 | 450 | 100 | 1060 | 25 | 8x3.3 | 42 | 80 | 40 | 40 | 65 | 1 | 33 | 3.5 | 0.8 | 8x4 | 1.1 |
| MDEU30 | 390 | 400 | 100 | 1400 | 30 | 8x3.3 | 50 | 90 | 48 | 45 | 72 | 1 | 36 | 6 | 1 | 8x4 | 1.7 |
| MDEU35 | 460 | 350 | 100 | 1500 | 35 | 10x3.3 | 50 | 100 | 48 | 50 | 80 | 1 | 36 | 6 | 1 | 10x5 | 2.1 |
| MDEU40 | 530 | 350 | 100 | 1580 | 40 | 12x3.3 | 50 | 110 | 48 | 55 | 78 | 1 | 36 | 6 | 1 | 12x5 | 2.7 |
| MDEU45 | 690 | 300 | 100 | 1770 | 45 | 14x3.8 | 50 | 120 | 48 | 65 | 88 | 1 | 36 | 6 | 1 | 14x5.5 | 3.2 |
| MDEU50 | 870 | 300 | 100 | 1880 | 50 | 14x3.8 | 50 | 130 | 48 | 70 | 95 | 1 | 36 | 6 | 1 | 14x5.5 | 3.8 |
| MDEU55 | 1100 | 250 | 100 | 2850 | 55 | 16x4.3 | 60 | 140 | 58 | 80 | 105 | 1 | 46 | 6 | 1.5 | 16x6 | 5.3 |
| MDEU60 | 1500 | 250 | 100 | 3060 | 60 | 18x4.4 | 60 | 150 | 58 | 90 | 115 | 1 | 46 | 6 | 1.5 | 18x7 | 6.1 |
| MDEU70 | 1900 | 200 | 100 | 3470 | 70 | 20x4.9 | 60 | 170 | 58 | 100 | 125 | 1 | 46 | 6 | 1.5 | 20x7.5 | 7.9 |
| MDEU80 | 2300 | 200 | 100 | 3600 | 80 | 22x5.4 | 60 | 190 | 58 | 110 | 140 | 1 | 46 | 6 | 1.5 | 22x9 | 9.7 |
