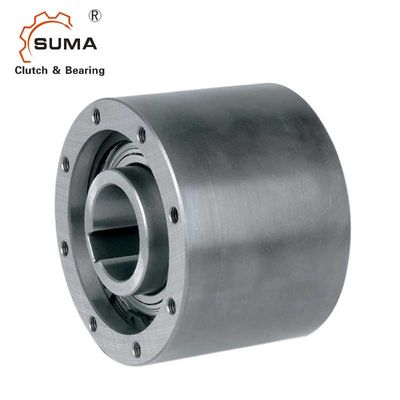

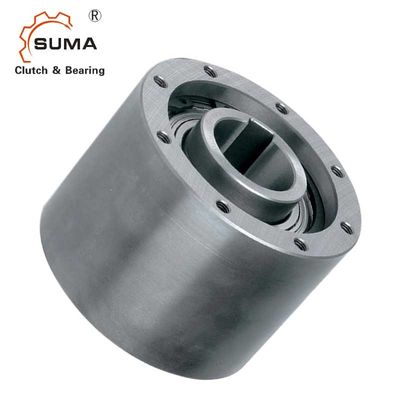

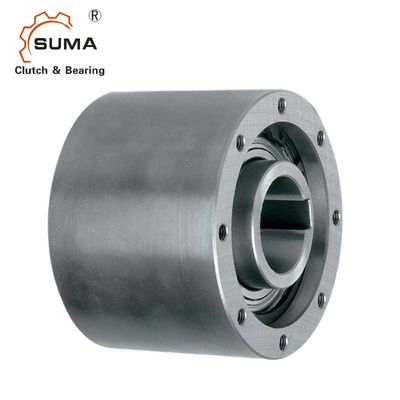

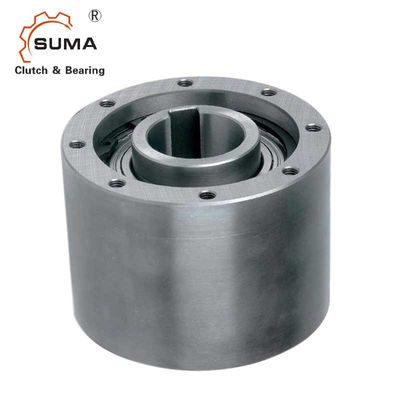

SMZ20 Sealed 67MM G6 Toleransi Cam Clutch Bearing
Fitur
Tipe SMZ adalah freewheel tipe sprag yang disegel, bantalan yang didukung menggunakan dua bantalan berpelumas gemuk seri 60..ZZ.
Unit dikirim dengan pelumas gemuk yang siap dipasang.Unit SMZ dimaksudkan sebagai multiguna, untuk digunakan dalam berbagai aplikasi.Pengaturan pemasangan tipikal ditunjukkan pada halaman berikut.Perlombaan batin dikunci ke poros.Diameter dalam dari lintasan luar (dimensi D4) harus digunakan sebagai register pemasangan untuk bagian-bagian yang terhubung (sproket, katrol, roda gigi, lengan torsi...).Keran pemasangan harus sesuai dengan toleransi g6.
Dimensi dan Kapasitas
Jenis | Ukuran |
|
Melebihi kecepatan |
|
Bobot | ||||||||||
SMZ | dH7 | TKN1) | nimax2) | namax3) | D | D2 | D3 | D4H7 | L | L1 | G | z | t | m | |
[mm] | [Nm] | [menit-1] | [menit-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | |
20 | 300 | 1600 | 700 | 80 | 30 | 68 | 55 | 65 | 67 | M6 | 6 | 12 | 7.6 | 2 | |
30 | 1035 | 1500 | 500 | 100 | 45 | 88 | 75 | 80 | 82 | M8 | 6 | 16 | 8.9 | 3.7 | |
35 | 1100 | 1400 | 300 | 110 | 50 | 95 | 80 | 85 | 87 | M8 | 6 | 16 | 8.7 | 4.8 | |
45 | 1750 | 1300 | 300 | 125 | 60 | 110 | 95 | 90 | 92 | M8 | 8 | 16 | 8.4 | 6.2 | |
60 | 3400 | 1100 | 250 | 155 | 80 | 140 | 125 | 100 | 102 | M8 | 8 | 16 | 9.1 | 10.2 | |
70 | 4300 | 1000 | 250 | 175 | 95 | 162 | 145 | 103 | 105 | M8 | 8 | 16 | 8.6 | 13.2 |
CATATAN
1) T maks = 2 &kali;T KN
»Lihat Seleksi halaman 10 sampai 13
2) Inner race overruns
3) Overruns ras luar
Jalan masuk ke DIN 6885.1
»Lihat petunjuk pemasangan dan perawatan
halaman 16 sampai 19
Pemasangan dan Kopling
