| Tempat asal | CINA |
| Nama merek | SUMA |
| Sertifikasi | ISO SGS |
| Nomor model | IR16 |
IR16 Irreversible Locks Bidirection Custom Made Bearing
Fitur
Irreversible Locks IR adalah freewheels roller kerja dua arah dengan dukungan bantalan.Mereka siap untuk instalasi.
Irreversible Locks IR digunakan sebagai:
Backstop Bertindak Dua Arah
Torsi nominal hingga 100 Nm.
Lubang hingga 35 mm.
Sedangkan Freewheel normal mentransmisikan torsi dari sisi penggerak atau penggerak hanya dalam satu arah putaran, dengan Irreversible Lock IR memungkinkan bagian penggerak untuk menggerakkan
poros di kedua arah putaran.Namun, ada aksi penguncian terhadap setiap torsi balik yang datang dari bagian yang digerakkan, terlepas dari arah rotasi di mana ia dilakukan.
Dimensi dan Kapasitas
|
roda bebas Ukuran |
Jenis |
Nominal torsi |
Bosan mm |
A* mm |
B* mm |
C mm |
D mm |
E mm |
G** | L mm |
M1 mm |
M2 mm |
N mm |
HAI mm |
P mm |
Q mm |
R mm |
T** mm |
V mm |
Z** |
Bobot kg |
| IR 12 | R | 8 | 12 | 13,8 | 4 | 2,2 | 42 | 11,2 | M4 | 17,7 | 24 | 12,0 | 8,0 | 9,5 | 5 | 5,5 | 26 | 5,7 | 3 | 0,15 | |
| IR 16 | R | 15 | 16 | 18,3 | 5 | 3,0 | 48 | 12,2 | M5 | 20,4 | 28 | 13,5 | 9,5 | 10,5 | 5 | 9,5 | 28 | 9,8 | 3 | 0,22 | |
| IR 25 | R | 48 | 25 | 28,5 | 8 | 3,2 | 85 | 20,0 | M6 | 30,0 | 48 | 22,5 | 19,1 | 19,5 | 10 | 5,5 | 55 | 12,2 | 3 | 1,10 | |
| IR 35 | R | 100 | 35 | 38,5 | 10 | 4,5 | 120 | 32,0 | M8 | 45,0 | 70 | 27,0 | 32,2 | 31,5 | 12 | 8,5 | 80 | 14,2 | 3 | 3,30 |
Torsi maksimum yang dapat ditransmisikan adalah 2 kali torsi nominal yang ditentukan.
* Alur pasak menurut DIN 6885, halaman 1 •Toleransi lebar alur pasak JS10.
** Z = Jumlah lubang yang diketuk G pada lingkaran pitch T.
Pemasangan dan Kopling
Katup, yang dalam contoh diperlihatkan adalah katup kontrol atau katup penutup, disetel dalam arah membuka atau menutup dengan menggunakan roda tangan.
Kunci Irreversibel mencegah perubahan posisi katup yang tidak terkendali karena tekanan yang diberikan oleh media yang mengalir di dalam pipa.
Penggunaan Kunci Ireversibel tidak terbatas pada katup yang dioperasikan secara manual dan juga dapat digunakan dengan penyetel bermotor.Dalam hal ini ada keuntungan khusus bahwa motor torsi perlu dirancang untuk memasok hanya torsi penyetelan, yang umumnya rendah, karena semua torsi mundur tiba-tiba dan berdiri diserap oleh Kunci Irreversibel.

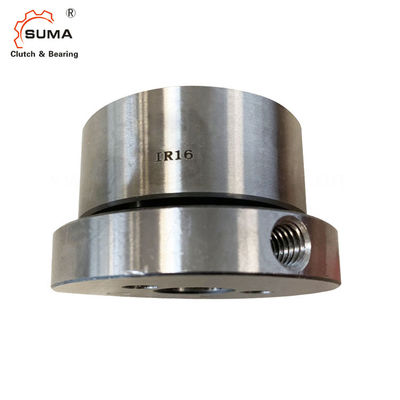

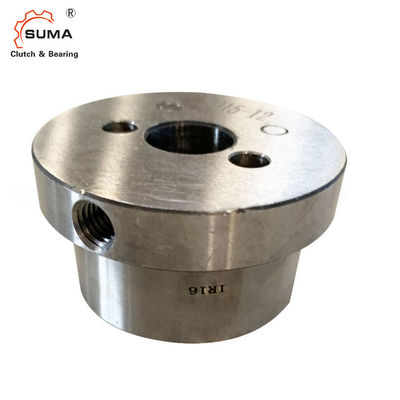

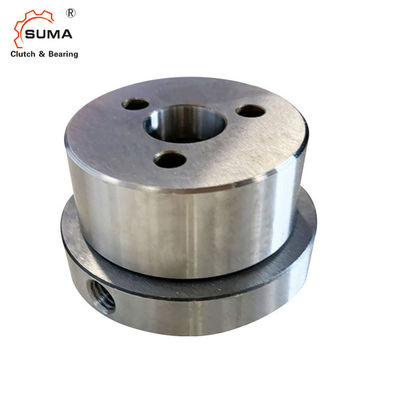

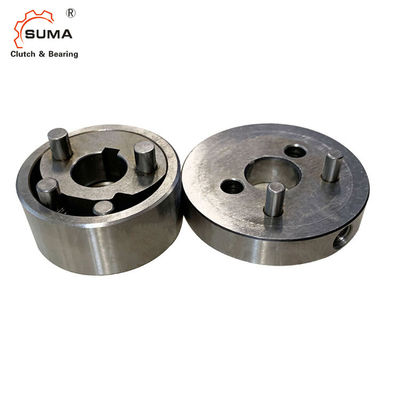

Foto-foto
