| Tempat asal | CINA |
| Nama merek | SUMA |
| Sertifikasi | ISO SGS |
| Nomor model | KI164 |

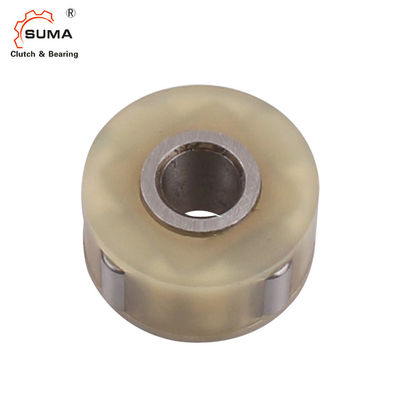

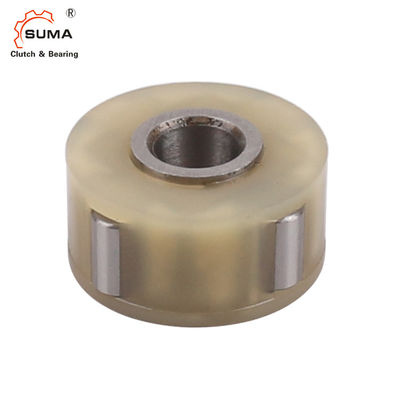

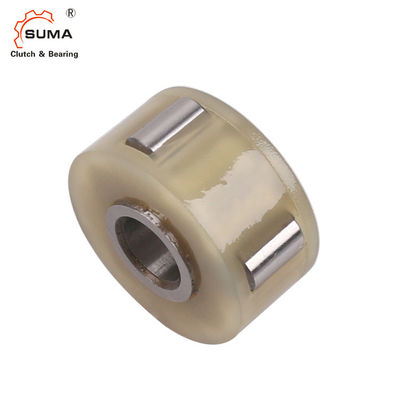

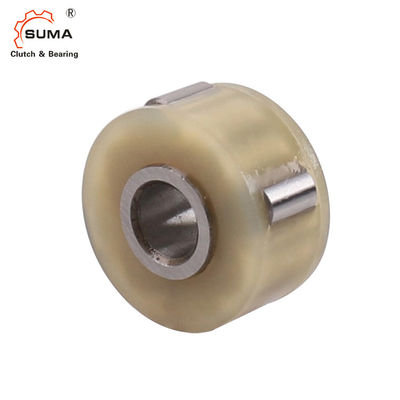

KI164 1Way Sprag Freewheel Fabrikasi Bantalan Kustom
Fitur
Tipe KI adalah freewheel tipe roller.Ini adalah rakitan yang terdiri dari balapan dalam dan rol yang dipasang ke dalam sangkar poliamida.Unit jenis ini tidak dapat dibongkar.Ini dirancang untuk mekanisme kecil di peralatan kantor, atau mesin pengemasan, untuk dipasang di dalam roda gigi atau umpan
rol.
Diameter dalam roda gigi atau rol umpan digunakan sebagai balapan luar.Dukungan bantalan tambahan diperlukan, dan freewheel tidak boleh dikenai beban aksial;contoh pemasangan ditunjukkan pada halaman berikut.Ras luar tidak perlu dikeraskan;menitkekuatan: 700 N/mm2
Kekasaran permukaan tidak akan melebihi 22 CLA. Pemasangan ke poros dapat dilakukan dengan tekanan yang sesuai dengan toleransi r6 atau cocok dengan lem dengan jarak 0,02 hingga 0,05mm.
Ukuran 8 mm ke atas dapat disuplai dengan alur pasak.Kisaran suhu: –40°C hingga +100°C (operasi terus-menerus).Suhu puncak +120°C dapat diterima untuk periode waktu yang singkat.
Data Teknis
| Nama Produk | Bantalan Kopling Satu Arah KI164 |
| Model | KI164 |
| Bahan | GCr15 |
| diameter dalam | 4mm |
| Diameter luar | 16mm |
| Ketebalan | 10mm |
| Kapasitas torsi | 0.8Nm |
| Kecepatan lari balapan dalam | 1000r/menit |
| Kecepatan melampaui ras luar | 8000r/mnt |
| Bobot | 0,008kg |
| Struktur | Jenis rol |
| Aplikasi | Mesin tekstil, kipas angin, ventilator, mesin cetak |
| Kemasan | Kotak Karton, Kotak Kayu atau Disesuaikan |
| Syarat pembayaran | TT.L/C, D/A, D/P, Western Union, Paypal |
| waktu pengiriman | 2-4 hari untuk sampel, 7 hari untuk pesanan besar |
Dimensi dan Kapasitas
|
Jenis |
Ukuran |
Diameter dalam |
TKN1) (Nm) |
Kecepatan melebihi |
Diameter luar |
L1 (mm) |
L (mm) |
Bobot |
|
|
KI |
dH7 (mm) |
Nimax2) (min-1) |
Namax3) (min-1) |
DH7 (mm) |
(kg) |
||||
| 164 | 4 | 0.8 | 8000 | 10000 | 16 | 10 | 9 | 0,008 | |
| 165 | 5 | 0.8 | 8000 | 10000 | 16 | 10 | 9 | 0,007 | |
| 194 | 4 | 0.9 | 7000 | 9000 | 19 | 10 | 9 | 0,012 | |
| 195 | 5 | 0.9 | 7000 | 9000 | 19 | 10 | 9 | 0,011 | |
| 196 | 6 | 0.9 | 7000 | 9000 | 19 | 10 | 9 | 0,010 | |
| 268* | 8 | 2.9 | 5000 | 6000 | 26 | 14 | 13 | 0,023 | |
| 269* | 9 | 2.9 | 5000 | 6000 | 26 | 14 | 13 | 0,021 | |
| 2610* | 10 | 2.9 | 5000 | 6000 | 26 | 14 | 13 | 0,019 | |
CATATAN
1) T maks = 2 &kali;T KN
»Lihat Seleksi halaman 10 sampai 13
*) Dapat juga disuplai dengan alur pasak ke DIN 6885.1
2) Inner race overruns
3) Overruns ras luar
Pemasangan dan Kopling
