| Tempat asal | CINA |
| Nama merek | SUMA |
| Sertifikasi | ISO SGS |
| Nomor model | AA20 |

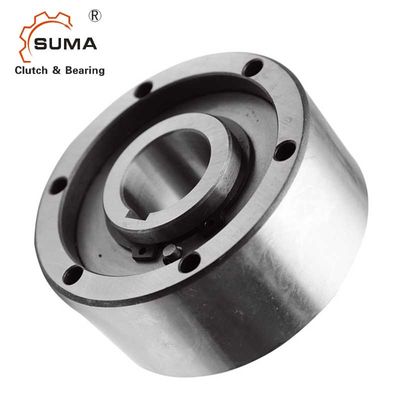

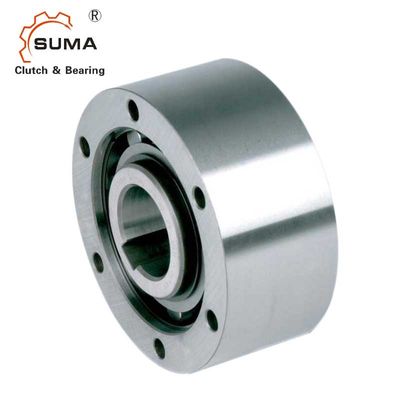

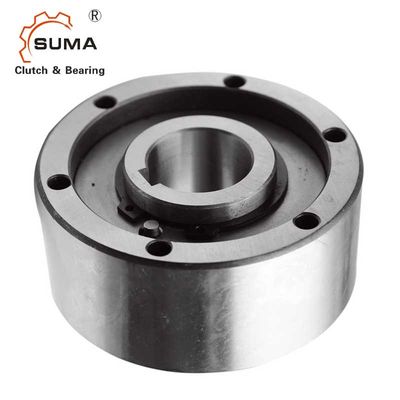

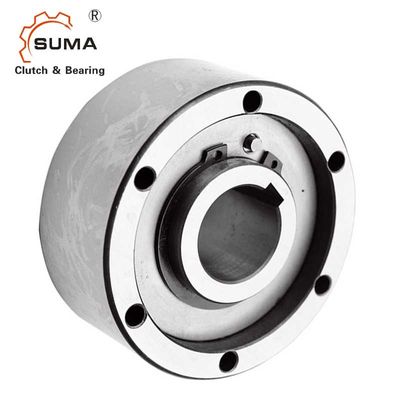

AA20 Backstop Bantalan Kopling Satu Arah
Fitur
AA adalah tipe freewheel non-bearing yang didukung roller.
Bantalan diperlukan untuk mendukung beban aksial dan radial.
Pelumasan dan penyegelan juga harus disediakan oleh instalasi.
Data Teknis
| SPESIFIKASI | |
| Nama Produk | bantalan mesin AA |
| Model | AA20 |
| Bahan | GCr15 |
| diameter dalam | 20mm |
| Diameter luar | 68mm |
| Ketebalan | 34mm |
| Kapasitas torsi | 146Nm |
| Tarik Torsi | 8.4Ncm |
| Kecepatan lari balapan dalam | 2000r/mnt |
| Kecepatan melampaui ras luar | 3600r/mnt |
| Bobot | 0,7kg |
| Struktur | Jenis rol |
| Aplikasi | Mesin tekstil, kipas angin, ventilator, mesin cetak |
| Kemasan | Kotak Karton, Kotak Kayu atau Disesuaikan |
| Syarat pembayaran | TT.L/C, D/A, D/P, Western Union, Paypal |
| waktu pengiriman | 2-4 hari untuk sampel, 7 hari untuk pesanan besar |
Dimensi dan Kapasitas
| Ukuran | TK1 | Melebihi kecepatan | Bobot |
Menyeret torsi |
||||||||||
| dH7 | nimax2) | Namax3) | Dh7 | D5 | D6 | D3 | Z | HAI | L | f | s | (kg) | TR | |
| (mm) | (Nm) | (menit-1) | (menit-1) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (Ncm) | |
| 12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5.5 | 20 | 0,5 | 4,5 | 0.21 | 0,7 |
| 15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5.5 | 30 | 0.8 | 4,5 | 0,44 | 3.5 |
| 20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0.8 | 5.5 | 0,7 | 8.4 |
| 25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5.5 | 37 | 1 | 6.5 | 1.3 | 14 |
| 30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6.6 | 44 | 1 | 6.5 | 2 | 23 |
| 35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6.6 | 48 | 1 | 6.5 | 2.6 | 60 |
| 40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1.5 | 7.6 | 3.9 | 72 |
| 45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1.5 | 7.6 | 4 | 140 |
| 50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1.5 | 7.6 | 6 | 180 |
| 55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7.6 | 7.2 | 190 |
| 60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7.6 | 9.2 | 240 |
| 70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2.5 | 7.6 | 11.8 | 320 |
CATATAN
1) T maks = 2 &kali;T KN
2) Inner race overruns
3) Overruns ras luar
Jalan masuk ke DIN 6885.1
