18*24*26 HFL1826 Tiga baris bantalan rol jarum HFL 1826
Data Teknis
HFL Series Three Row Drawn Cup Needle bearing adalah bearing rol dengan rol silinder.
Roller ini tipis dan panjang relatif terhadap diameternya.
Hal ini terutama cocok untuk bantalan hasil dengan dimensi instalasi radial terbatas.Bantalan rol jarum HFL tanpa cincin dalam atau roller jarum dan komponen kandang dapat dipilih.
Bantalan rol jarum jenis ini hanya dapat menahan beban radial. Bantalan roller jarum cangkir ditarik adalah bantalan roller jarum dengan cincin luar yang tipis dan terbentuk.
Bantalan rol jarum cangkir yang ditarik - kopling rol dengan perakitan bantalan:
HFL1426, 14 mm Lubang, 20 mm OD, 26 mm Lebar
Dimensi dan Kapasitas Bantalan Rol Jarum HFL
Selang Dia. |
Penunjukan kopling | Massa |
Borderly Dimensi |
Torsi | Pembatasan Kecepatan |
beban dasar Ratings |
|||||
Fw | D | C | Selang | Cincin luar | C | Co. | |||||
Min-1 | Min-1 |
KN: | |||||||||
mm | Air mancur plastik | Air mancur baja | g | mm | Nm | rpm | |||||
3 | HFL0308KF | ... | 3 | 3 | 3.6 | 8 | 1 | ... | ... | ... | ... |
4 | HFL0408KF | ... | 3.5 | 4 | 8 | 8 | 1.5 | ... | ... | ... | ... |
6 | HFL0615KF | HFK0615 | 4 | 6 | 10 | 15 | 1.76 | 23000 | 13000 | ... | ... |
HFL0615KFR | HFL0615R | 4 | 6 | 10 | 15 | 0.5 | 23000 | 13000 | ... | ... | |
... | HFL061012K | 5 | 6 | 10 | 12 | ... | 21000 | 12000 | ... | ... | |
8 | ... | HFL081212K | 6 | 8 | 12 | 12 | ... | 20000 | 12000 | ... | ... |
... | HFL081412K | 7 | 8 | 14 | 12 | ... | 19000 | 12000 | ... | ... | |
HFL0822KF | HFL0822 | 7 | 8 | 12 | 22 | 3.15 | 17000 | 12000 | 4.05 | 4.15 | |
HFL0822KFR | HFL0822R | 7 | 8 | 12 | 22 | 1 | 17000 | 12000 | ... | ... | |
10 | HFL1022KF | HFL1022 | 8 | 10 | 14 | 22 | 5.3 | 14000 | 11000 | 4.3 | 4.65 |
HFL1022KFR | HFL1022R | 8 | 10 | 14 | 22 | 1.5 | 14000 | 11000 | ... | ... | |
12 | ... | HFL1226 | 18 | 12 | 18 | 26 | 12.2 | 11000 | 8000 | 6.3 | 6.5 |
14 | ... | HFL1426 | 20 | 14 | 20 | 26 | 17.3 | 9500 | 8000 | 7.1 | 7.7 |
16 | ... | HFL1626 | 22 | 16 | 22 | 26 | 20.5 | 8500 | 7500 | 7.7 | 9 |
18 | ... | HFL1826 | 25 | 18 | 24 | 26 | 24.1 | 7500 | 7500 | 8.3 | 10.3 |
20 | ... | HFL2026 | 27 | 20 | 26 | 26 | 28.5 | 7000 | 6500 | 8.9 | 11.5 |
25 | ... | HFL2530 | 44 | 25 | 32 | 30 | 66 | 5500 | 5500 | 10.9 | 14.1 |
30 | ... | HFL3030 | 51 | 30 | 37 | 30 | 90 | 4500 | 4500 | 12.6 | 17.6 |
35 | ... | HFL3530 | 58 | 35 | 42 | 30 | 121 | 3900 | 3900 | 13 | 19.3 |

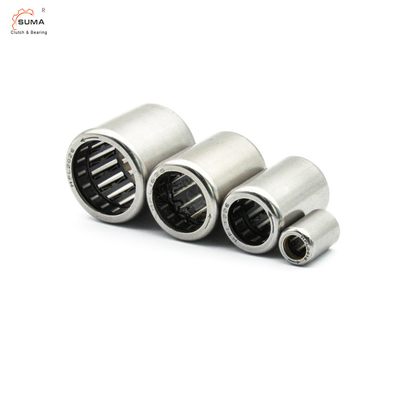

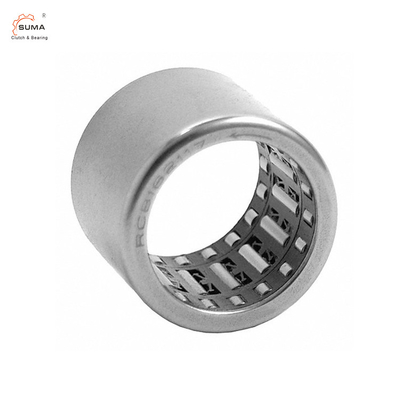

Gambar dari HFL Cup Drawn Needle Roller Bearing
