Bantalan Rol Jarum Satu Arah
>
|
| Tempat asal | CINA |
| Nama merek | SUMA |
| Sertifikasi | ISO SGS |
| Nomor model | HFL3530 |

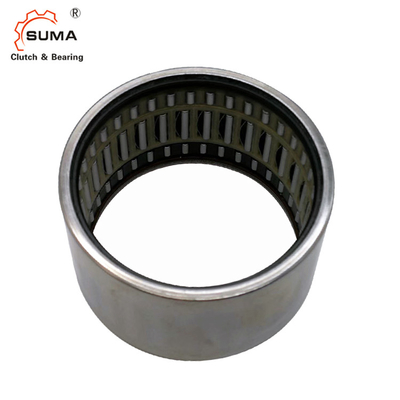

HFL3530 35*42*30mm Ditarik Cup Bearing Kopling Jarum Satu Arah
Data Teknis
Drawn Cup Needle Roller Bearing - Kopling Rol dengan Rakitan Bantalan,
Dapat mengirimkan torsi hanya dalam satu arah, dengan akurasi kunci yang tinggi.
Kopling jarum satu arah HFL menggunakan elemen bergulir untuk menjaga pemisahan antara bagian yang bergerak untuk mengurangi gesekan rotasi dan mendukung beban radial.
Meskipun memiliki penampang kecil, bantalan masih memiliki daya dukung beban tinggi, bantalan rol jarum dilengkapi dengan rol tipis dan panjang (diameter rol D≤5mm, L/D≥2.5, L adalah panjang rol), sehingga struktur radial kompak, dan diameter bagian dalam dan kapasitas bebannya sama dengan jenis bantalan lainnya, dan diameter luarnya adalah yang terkecil.
| Bentuk Cincin Raceway | Kopling Satu Arah | Arah beban | radial |
|---|---|---|---|
| SAYA BERSEDIA) | 35 | OD (Ø) | 42 |
| Lebar (mm) | 30 | Presisi (JIS) | Kelas 0 |
| spesifikasi | Standar | Torsi yang Diperbolehkan (Nm) | 121 |
| Kecepatan yang diizinkan jika poros diputar | 3900 | Kecepatan Rotasi yang Diperbolehkan Saat Cincin Luar Berputar | 3900 |
Dimensi dan Kapasitas
|
Batang dia. |
Penunjukan Kopling | Massa |
Borndari Ukuran |
torsi | Membatasi Kecepatan |
Beban Dasar Peringkat |
|||||
| Fw | D | C | Batang | Cincin Luar | C | Bersama | |||||
| Min-1 | Min-1 |
KN | |||||||||
| mm | Mata Air Plastik | pegas baja | g | mm | Nm | rpm | |||||
| 3 | HFL0308KF | -- | 3 | 3 | 3.6 | 8 | 1 | -- | -- | -- | -- |
| 4 | HFL0408KF | -- | 3.5 | 4 | 8 | 8 | 1.5 | -- | -- | -- | -- |
| 6 | HFL0615KF | HFK0615 | 4 | 6 | 10 | 15 | 1.76 | 23000 | 13000 | -- | -- |
| HFL0615KFR | HFL0615R | 4 | 6 | 10 | 15 | 0,5 | 23000 | 13000 | -- | -- | |
| -- | HFL061012K | 5 | 6 | 10 | 12 | -- | 21000 | 12000 | -- | -- | |
| 8 | -- | HFL081212K | 6 | 8 | 12 | 12 | -- | 20000 | 12000 | -- | -- |
| -- | HFL081412K | 7 | 8 | 14 | 12 | -- | 19.000 | 12000 | -- | -- | |
| HFL0822KF | HFL0822 | 7 | 8 | 12 | 22 | 3.15 | 17000 | 12000 | 4.05 | 4.15 | |
| HFL0822KFR | HFL0822R | 7 | 8 | 12 | 22 | 1 | 17000 | 12000 | -- | -- | |
| 10 | HFL1022KF | HFL1022 | 8 | 10 | 14 | 22 | 5.3 | 14000 | 11000 | 4.3 | 4.65 |
| HFL1022KFR | HFL1022R | 8 | 10 | 14 | 22 | 1.5 | 14000 | 11000 | -- | -- | |
| 12 | -- | HFL1226 | 18 | 12 | 18 | 26 | 12.2 | 11000 | 8000 | 6.3 | 6.5 |
| 14 | -- | HFL1426 | 20 | 14 | 20 | 26 | 17.3 | 9500 | 8000 | 7.1 | 7.7 |
| 16 | -- | HFL1626 | 22 | 16 | 22 | 26 | 20.5 | 8500 | 7500 | 7.7 | 9 |
| 18 | -- | HFL1826 | 25 | 18 | 24 | 26 | 24.1 | 7500 | 7500 | 8.3 | 10.3 |
| 20 | -- | HFL2026 | 27 | 20 | 26 | 26 | 28.5 | 7000 | 6500 | 8.9 | 11.5 |
| 25 | -- | HFL2530 | 44 | 25 | 32 | 30 | 66 | 5500 | 5500 | 10.9 | 14.1 |
| 30 | -- | HFL3030 | 51 | 30 | 37 | 30 | 90 | 4500 | 4500 | 12.6 | 17.6 |
| 35 | -- | HFL3530 | 58 | 35 | 42 | 30 | 121 | 3900 | 3900 | 13 | 19.3 |

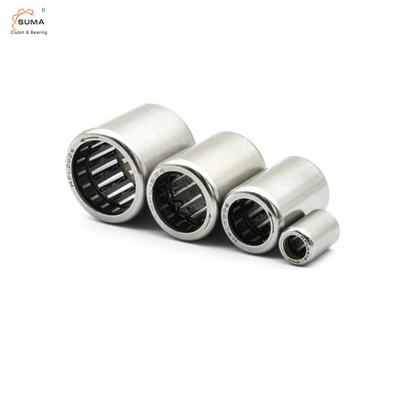

Foto-foto
FAQ
Q:Bagaimana Anda mengemas barang?
Q:Bisakah saya mendapatkan sampel dari Anda?
A: Sangat dianjurkan untuk meminta sampel untuk pemeriksaan kualitas.
Q:Bisakah Anda berjanji untuk mengirimkan barang tepat waktu?
