ASNU20 NFS20 TFS20 GCr15 Freewheel Sprag Clutch Bearing
  • ASNU20 NFS20 TFS20 GCr15 Freewheel Sprag Clutch Bearing

ASNU20 NFS20 TFS20 GCr15 Freewheel Sprag Clutch Bearing

Tempat asal CINA
Nama merek SUMA
Sertifikasi ISO SGS
Nomor model ASNU20 NFS20 TFS20
Rincian Produk
Nama Produk:
Sprag Clutch Bearing ASNU20 NFS20 TFS20
Bahan:
Baja bantalan GCr15
Kapasitas Torsi:
78Nm
Kecepatan rotasi:
3100RPM
Berat unit:
0.19Kg
Jaminan:
1 tahun
Ukuran:
20*52*21mm
OEM:
Menerima
Cahaya Tinggi:

ASNU20 Sprag Clutch Bearing

,

GCr15 Sprag Clutch Bearing

,

TFS20 Sprag Satu Arah

Ketentuan Pembayaran & Pengiriman
Kuantitas min Order
1
Harga
USD150-USD200 PER PIECE
Kemasan rincian
Kotak kayu
Waktu pengiriman
10-15 HARI
Syarat-syarat pembayaran
L/C, D/A, D/P, T/T, Western Union, Paypal
Menyediakan kemampuan
1000 Pcs per Bulan
Deskripsi Produk

             ASNU20 NFS20 TFS20 GCr15 Freewheel Sprag Clutch Bearing

Fitur

ASNU NFS TFS adalah freewheel tipe roller yang didukung non-bearing.Bantalan mendukung beban aksil dan radial.Pelumasan dan penyegelan juga harus disediakan oleh instalasi.

Karena kopling satu arah tipe ASNU NFS adalah tipe roller tanpa penyangga bantalan, bantalan diperlukan untuk menopang beban aksial dan radial.Pelumasan dan penyegelan juga harus disediakan oleh instalasi.Perlombaan batin dikunci ke poros.Balapan luar memiliki toleransi n6 positif, untuk memberikan tekanan yang pas di rumah H7.

Data Teknis

Nama Produk bantalan kopling satu arah
Model ASNU20
Bahan Baja krom GCr15
diameter dalam 20mm
Diameter luar 52mm
Kapasitas torsi 78Nm
Bobot 0,19kg
Kemasan Kotak karton / kotak kayu
Syarat pembayaran TT.L/C, D/A, D/P, Western Union
waktu pengiriman 10-15 Hari

Dimensi dan Kapasitas



Jenis Ukuran



TKN1)

Melebihi

kecepatan



Bobot



Tarik torsi

ASNU

(NFS)

dH7 nimax2) namax3) Dn6 D5 L b t s e f TR
[mm] [Nm] [menit-1] [menit-1] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [kg] [Ncm]
8 12 3300 5000 35 28 13 4 1.4 2.4 0.6 0,3 0,07 1.6
12 12 3300 5000 35 28 13 4 1.4 2.4 0.6 0,3 0,06 1.6
15 30 2400 3600 42 37 18 5 1.8 2.4 0.8 0,3 0.11 1.9
17 49 2300 3400 47 40 19 5 2.3 2.4 1.2 0.8 0.15 1.9
20 78 2100 3100 52 42 21 6 2.3 2.4 1.2 0.8 0.19 1.9
25 125 1700 2600 62 51 24 8 2.8 2.4 1.2 0.8 0.38 5.6
30 255 1400 2200 72 60 27 10 2.5 2.4 1.8 1 0,54 14
35 383 1200 1900 80 70 31 12 3.5 2.4 1.8 1 0,74 16
40 538 1100 1700 90 78 33 12 4.1 2.5 1.8 1 0,92 38
45 780 1000 1600 100 85 36 14 4.6 2.5 1.8 1 1.31 43
50 1013 850 1350 110 92 40 14 5.6 2.5 1.8 1 1.74 55
60 1825 750 1050 130 110 46 18 5.5 3.6 2.6 1.5 2.77 110
70 2300 600 950 150 125 51 20 6.9 3.6 2.6 1.5 4.16 140
80 3275 550 850 170 140 58 20 7.5 3.6 2.6 1.5 6.09 180
90 5325 500 750 190 160 64 20 8 3.6 2.6 2 8.2 230
100 7250 450 680 215 175 73 24 8.5 3.6 2.6 2 12.6 380
120 13500 370 550 260 215 86 28 10 3.6 2.6 2.5 22 650
150 26625 300 460 320 260 108 32 12 3.6 3.6 2.5 42 1000
200 44500 230 350 420 350 138 45 16 7.6 3.6 3 93 2000


CATATAN

ASNU8-12, ASNU200 alur pasak ke DIN 6885. 1,

ukuran lain untuk DIN 6885.3
1) T maks = 2 &kali;T KN
2) Inner race overruns
3) Overruns ras luar

Contoh Pemasangan


Foto-foto

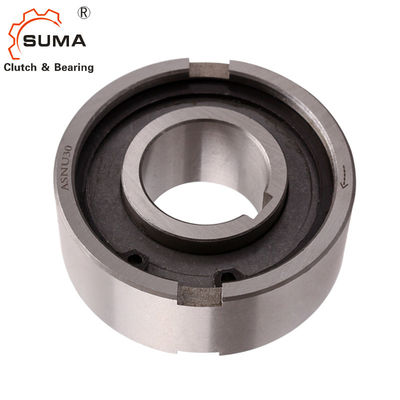

ASNU20 NFS20 TFS20 GCr15 Freewheel Sprag Clutch Bearing 2

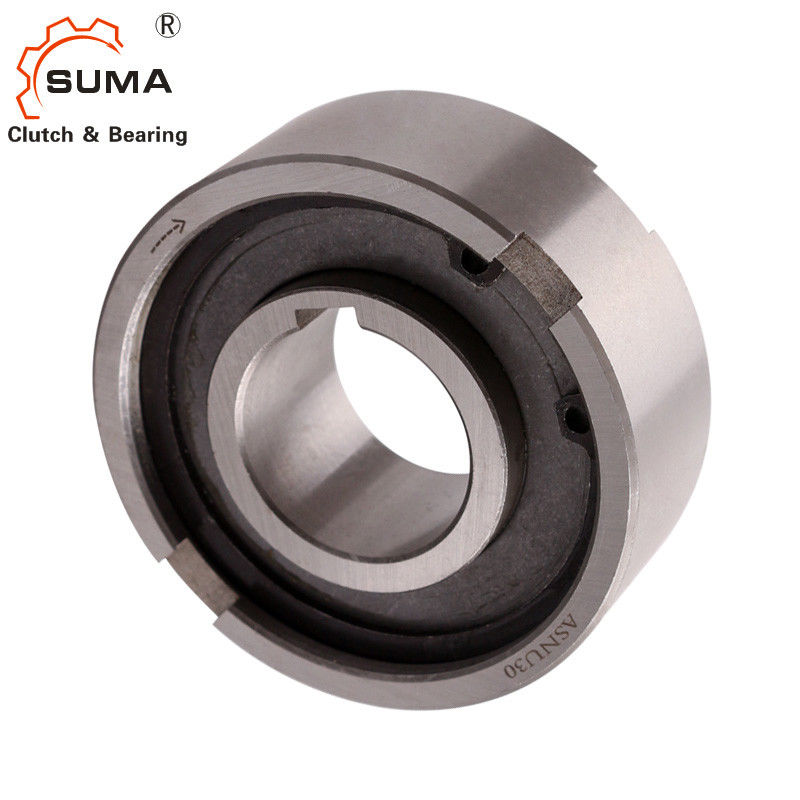

ASNU20 NFS20 TFS20 GCr15 Freewheel Sprag Clutch Bearing 3
