| Tempat asal | CINA |
| Nama merek | SUMA |
| Sertifikasi | ISO SGS |
| Nomor model | BWX13143A |

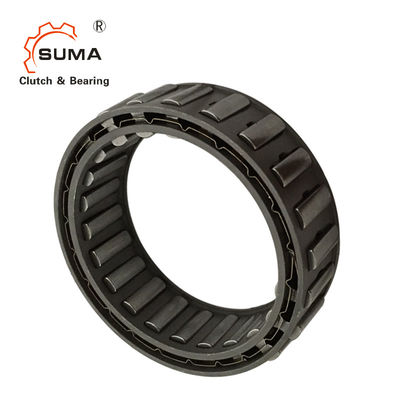

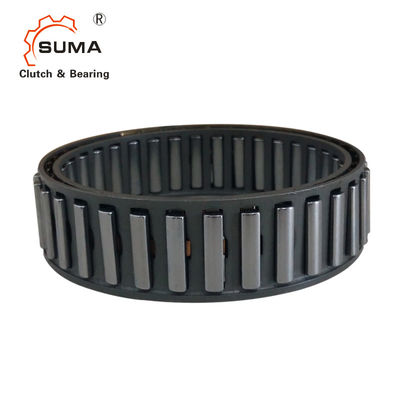

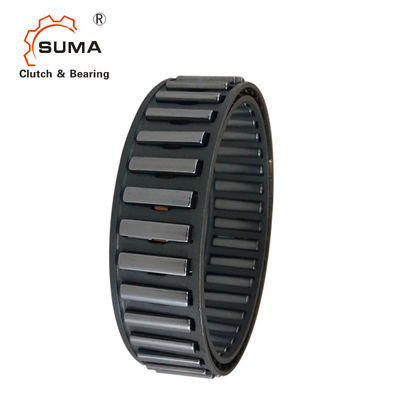

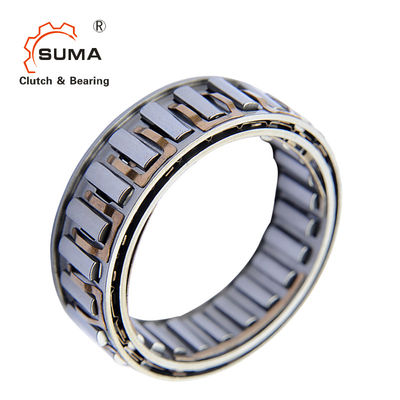

BWX13143A One Way Sprag 120Nm Overrunning Clutch Cam
Fitur
Cage Freewheels BWX adalah sprag freewheels untuk dipasang di antara ring dalam dan luar yang disediakan pelanggan.
BWX freewheels digunakan sebagai:
Backstop
Overrunning Clutches
Mengindeks Freewheels
Torsi nominal hingga 4.900 Nm.
Melepaskan
Ketika lingkar luar berputar, gaya sentrifugal menyebabkan sprag lepas dari lintasan dalam.Ini mengurangi keausan selama pengoperasian freewheeling.
menarik
Ketika cincin luar berputar gaya sentrifugal menekan sprags terhadap cincin bagian dalam.Hal ini meningkatkan kemampuan sprag untuk bergerak segera saat torsi diterapkan.
Dimensi dan Kapasitas
| Ukuran Freewheel | Nominal t orque M N Nm |
J +0,008 -0,005 mm |
D ±0,013 mm |
B mm |
K mm |
Kuantitas Sprag | Tarik strip Kuantitas |
Klip rem Kuantitas |
Bobot kg |
| BWX133590A | 63 | 22.225 | 38.887 | 10,0 | 44,0 | 12 | 0,03 | ||
| BWX13143A | 120 | 27.767 | 44.425 | 13,5 | 51,0 | 14 | 0,06 | ||
| BWX133392 | 280 | 38.092 | 54.750 | 16.0 | 71,0 | 18 | 0,09 | ||
| BWX1310145 | 180 | 41.275 | 57.937 | 13,5 | 74,2 | 14 | 3 | 0,07 | |
| BWX132909A | 360 | 44.450 | 61.112 | 16.0 | 78,5 | 20 | 2 | 3 | 0,10 |
| BWX133339 | 310 | 49.721 | 66.383 | 13,5 | 85,0 | 22 | 2 | 4 | 0,09 |
| BWX1310003 | 310 | 49.721 | 66.383 | 13,5 | 85,0 | 22 | 4 | 0,09 | |
| BWX137222 | 570 | 49.721 | 66.383 | 19,0 | 85,0 | 22 | 0,12 | ||
| BWX1310445 | 400 | 54.765 | 71.427 | 13,5 | 91,7 | 24 | 0,09 | ||
| BWX1310172 | 540 | 54.765 | 71.427 | 16.0 | 91,7 | 24 | 0,12 | ||
| BWX1310226 | 520 | 54.765 | 71.427 | 16.0 | 91,7 | 24 | 2 | 4 | 0,12 |
| BWX136709 | 770 | 54.765 | 71.427 | 21,0 | 91,7 | 24 | 3 | 10 | 0,16 |
| BWX1310147 | 1 000 | 54.765 | 71.427 | 25,4 | 91,7 | 24 | 3 | 8 | 0,20 |
| BWX136324 | 600 | 57.760 | 74.427 | 19,0 | 95,0 | 26 | 0,14 | ||
| BWX1310080 | 670 | 72.217 | 88.882 | 13,5 | 115,0 | 30 | 4 | 0,12 | |
| BWX13168 | 1 300 | 72.217 | 88.882 | 21,0 | 115,0 | 30 | 0,20 | ||
| BWX134012 | 1 300 | 72.217 | 88.882 | 21,0 | 115,0 | 30 | 4 | 10 | 0,20 |
| BWX137322 | 2 000 | 79.6982 | 96.363 | 25,4 | 124,0 | 34 | 5 | 12 | 0,28 |
| BWX138316 | 2 960 | 83,5972 | 102.596 | 25,4 | 131,6 | 34 | 5 | 12 | 0,30 |
| BWX13261A1 | 1 600 | 103,2312 | 119.893 | 16.0 | 154,0 | 40 | 6 | 10 | 0,19 |
| BWX13236 | 1 700 | 117.3912 | 136.391 | 16.0 | 175,3 | 30 | 5 | 6 | 0,25 |
| BWX133403B | 4 900 | 123,8812 | 142.880 | 25,4 | 188.0 | 44 | 11 | 0,46 |
1 Dengan Ukuran Freewheel ini, flensa tengah dari sangkar bagian dalam ada di sisi kanan!
2 Toleransi diameter ring race bagian dalam dapat ditingkatkan sebesar ±0,013 mm!
Torsi nominal teoritis hanya berlaku untuk konsentrisitas ideal antara cincin bagian dalam dan luar.
Torsi maksimum yang dapat ditransmisikan adalah 2 kali torsi nominal yang ditentukan.Lihat halaman 14 untuk penentuan torsi pemilihan.
Contoh Pemasangan
Bimbingan lateral dari Cage Freewheels dapat dipengaruhi baik oleh bahu di lingkar luar atau oleh cincin pelindung atau cakram pelindung yang dipasang di lingkar luar.Tidak boleh ada undercut, ceruk, bahu atau talang, atau eksentrisitas apa pun, di atas dimensi „B“.Untuk kemudahan perakitan, kami merekomendasikan agar race dalam dan luar di-chamfer pada sudut 15 derajat untuk panjang 3 mm.
Contoh pemesanan
Contoh pemesanan
Ukuran Freewheel BWX 13143A, tipe standar:
&banteng;BWX 13143A
Foto-foto
Tarik strip
Untuk mengurangi keausan selama operasi freewheeling antara sprag dan inner race, drag strip yang terbuat dari paduan tembaga berilium tahan aus dipasang ke rangka bagian dalam.Ini menghasilkan peningkatan gesekan antara sangkar dalam dan balapan dalam.Ini melawan aktivasi sprag individu selama operasi freewheeling, sehingga sangat mengurangi tekanan sprag pada inner race.
Klip rem
Beberapa ukuran freewheel tersedia dengan klip rem yang dipasang di rangka luar untuk mencegah rotasi otomatis lebih lanjut dari Cage Freewheel selama akselerasi dan deselerasi cepat dari ring luar (misalnya dalam pengindeksan freewheels).
