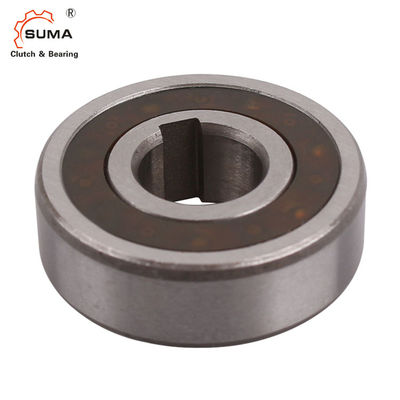

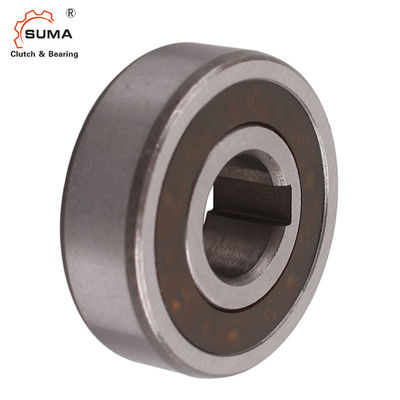

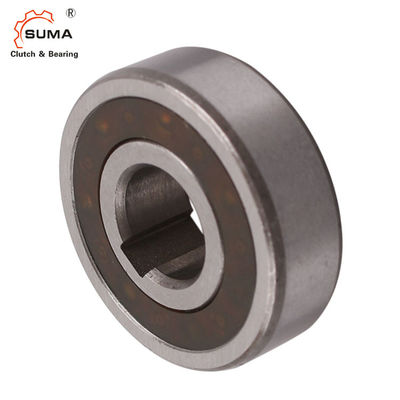

CSK25P CSK25PP One Way Sprag Overrunning CSK25 Bearing
ketakutan
Tipe CSK..P dan CSK..PP adalah freewheels tipe sprag yang terintegrasi ke dalam 62.. bantalan bola seri (kecuali ukuran 40). Bantalan tersebut didukung, dilumasi gemuk dan terlindung dari debu lebih dari 0,3 mm.
Penggunaan segel jenis "nylos" tambahan dianjurkan terutama ketika suhu kerja melebihi 50°C.Pelumasan rendaman minyak juga dimungkinkan.
Selain model CSK dasar, tipe CSK..P memiliki fitur keyway pada inner race.Untuk alasan ini dapat dikunci ke poros dengan toleransi k6.Perlombaan luar masih harus ditekan ke dalam rumah kaku untuk toleransi N6.
CSK..PP memiliki alur pasak pada balapan dalam dan luar.Toleransi pemasangan yang direkomendasikan adalah h6 pada poros dan H6 pada rumah yang kaku.Harap hubungi kami jika suhu sekitar atau suhu pengoperasian tidak berada dalam kisaran +5°C hingga +60°C.
Dimensi dan Kapasitas
Barang | CSK25PP-2RS |
Bahan | GCr15 |
diameter dalam. | 25 mm |
diameter luar | 52 mm |
Lebar | 20 mm |
Bobot | 0,175 kg |
torsi | 85 Nm |
Tarik torsi | 6 Ncm |
Pelabuhan | Shanghai:Ningbo |
waktu pengiriman | 10-20 hari |
Jenis | Ukuran | Seri bantalan | Beban bantalan | Bobot | Tarik torsi | |||||||
dinamis | statis | |||||||||||
CSK..P | d | TKN1) | nmax | D | L | b | t | C | C0 | TR | ||
[mm] | [Nm] | [menit-1] | [mm] | [mm] | [mm] | [mm] | [kN] | [kN] | [kg] | [Ncm] | ||
12 | 6201 | 9.3 | 10000 | 32 | 10 | 6.1 | 2.77 | 0,04 | 0,7 | |||
15 | 6202 | 17 | 8400 | 35 | 11 | 7.4 | 3.42 | 0,06 | 0.9 | |||
17 | 6203 | 30 | 7350 | 40 | 12 | 7.9 | 3.8 | 0,07 | 1.1 | |||
20 | 6204 | 50 | 6000 | 47 | 14 | 9.4 | 4.46 | 0.11 | 1.3 | |||
25 | 6205 | 85 | 5200 | 52 | 15 | 10.7 | 5.46 | 0.14 | 2 | |||
30 | 6206 | 138 | 4200 | 62 | 16 | 11.7 | 6.45 | 0.21 | 4.4 | |||
35 | 6207 | 175 | 3600 | 72 | 17 | 12.6 | 7.28 | 0,3 | 5.8 | |||
40 | – | 325 | 3000 | 80 | 22 | 15.54 | 12.25 | 0,5 | 7 | |||
CSK..PP | 15 | 6202 | 17 | 8400 | 35 | 11 | 2 | 0.6 | 7.4 | 3.42 | 0,06 | 0.9 |
17 | 6203 | 30 | 7350 | 40 | 12 | 2 | 1 | 7.9 | 3.8 | 0,07 | 1.1 | |
20 | 6204 | 50 | 6000 | 47 | 14 | 3 | 1.5 | 9.4 | 4.46 | 0.11 | 1.3 | |
25 | 6205 | 85 | 5200 | 52 | 15 | 6 | 2 | 10.7 | 5.46 | 0.14 | 2 | |
30 | 6206 | 138 | 4200 | 62 | 16 | 6 | 2 | 11.7 | 6.45 | 0.21 | 4.4 | |
35 | 6207 | 175 | 3600 | 72 | 17 | 8 | 2.5 | 12.6 | 7.28 | 0,3 | 5.8 | |
40 | – | 325 | 3000 | 80 | 22 | 10 | 3 | 15.54 | 12.25 | 0,5 | 7 | |
CSK..P-2RS | 12 | – | 9.3 | 10000 | 32 | 14 | 6.1 | 2.77 | 0,05 | 3 | ||
15 | – | 17 | 8400 | 35 | 16 | 7.4 | 3.42 | 0,07 | 4 | |||
17 | – | 30 | 7350 | 40 | 17 | 7.9 | 3.8 | 0,09 | 5.6 | |||
20 | – | 50 | 6000 | 47 | 19 | 9.4 | 4.46 | 0,145 | 6 | |||
25 | – | 85 | 5200 | 52 | 20 | 10.7 | 5.46 | 0,175 | 6 | |||
30 | – | 138 | 4200 | 62 | 21 | 11.7 | 6.45 | 0.27 | 7.5 | |||
35 | – | 175 | 3600 | 72 | 22 | 12.6 | 7.28 | 0.4 | 8.2 | |||
40 | – | 325 | 3000 | 80 | 27 | 15.54 | 12.25 | 0.6 | 10 |
