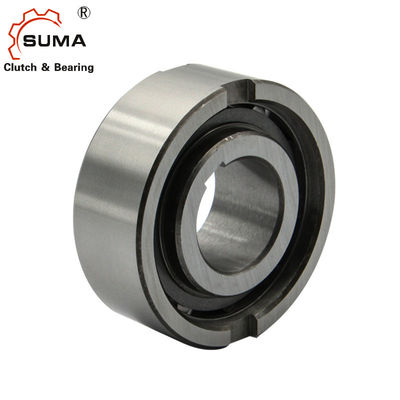

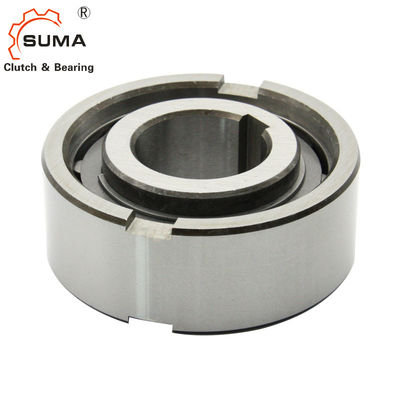

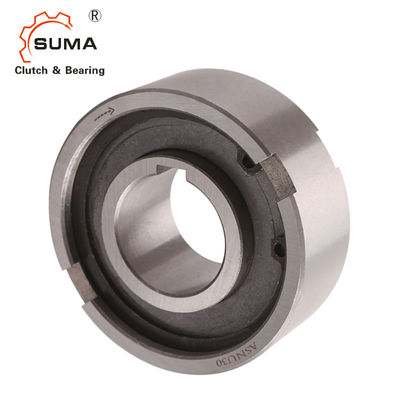

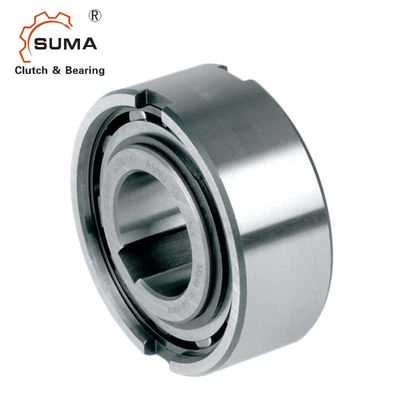

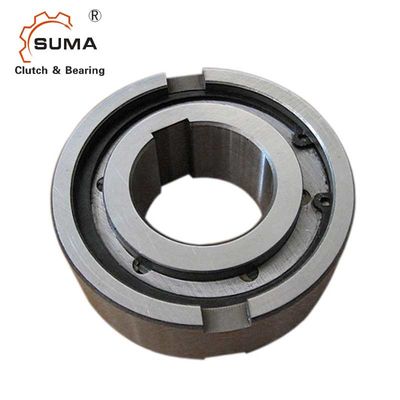

ASNU60 NFS60 TFS60 Jenis Sprag Pemasok Bantalan Kopling Satu Arah
Fitur Bantalan Kopling Satu Arah Roller
ASNU NFS TFS adalah freewheel tipe roller yang didukung non-bearing.Bantalan mendukung beban aksil dan radial.
Pelumasan dan penyegelan juga harus disediakan oleh instalasi.
Karena kopling satu arah tipe ASNU NFS adalah tipe roller tanpa penyangga bantalan, bantalan diperlukan untuk menopang beban aksial dan radial.Pelumasan dan penyegelan juga harus disediakan oleh instalasi.
Perlombaan batin dikunci ke poros.
Balapan luar memiliki toleransi n6 positif, untuk memberikan tekanan yang pas di rumah H7.
Data Teknis dariASNU Roller One Way Clutch Bearing
Nama Produk | Bantalan kopling satu arah |
Model | ASNU60 NFS60 TFS60 |
Bahan | Baja Chrome GCr15 |
diameter dalam | 60mm |
Diameter luar | 110mm |
Ketebalan | 46mm |
Kapasitas torsi | 1825Nm |
Kecepatan rotasi | 750RPM |
Bobot | 2.77kg |
Kemasan | Kotak karton / kotak kayu |
Dimensi dan KapasitasBantalan Kopling Satu Arah Roller
Jenis | Ukuran |
TKN1) |
Melebihi kecepatan |
Bobot
|
Tarik torsi | |||||||||
ASNU (NFS) |
dH7 | nimax2) | namax3) | Dn6 | D5 | L | b | t | s | e | f | TR | ||
[mm] | [Nm] | [menit-1] | [menit-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | [Ncm] | |
8 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0.6 | 0,3 | 0,07 | 1.6 | |
12 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0.6 | 0,3 | 0,06 | 1.6 | |
15 | 30 | 2400 | 3600 | 42 | 37 | 18 | 5 | 1.8 | 2.4 | 0.8 | 0,3 | 0.11 | 1.9 | |
17 | 49 | 2300 | 3400 | 47 | 40 | 19 | 5 | 2.3 | 2.4 | 1.2 | 0.8 | 0.15 | 1.9 | |
20 | 78 | 2100 | 3100 | 52 | 42 | 21 | 6 | 2.3 | 2.4 | 1.2 | 0.8 | 0.19 | 1.9 | |
25 | 125 | 1700 | 2600 | 62 | 51 | 24 | 8 | 2.8 | 2.4 | 1.2 | 0.8 | 0.38 | 5.6 | |
30 | 255 | 1400 | 2200 | 72 | 60 | 27 | 10 | 2.5 | 2.4 | 1.8 | 1 | 0,54 | 14 | |
35 | 383 | 1200 | 1900 | 80 | 70 | 31 | 12 | 3.5 | 2.4 | 1.8 | 1 | 0,74 | 16 | |
40 | 538 | 1100 | 1700 | 90 | 78 | 33 | 12 | 4.1 | 2.5 | 1.8 | 1 | 0,92 | 38 | |
45 | 780 | 1000 | 1600 | 100 | 85 | 36 | 14 | 4.6 | 2.5 | 1.8 | 1 | 1.31 | 43 | |
50 | 1013 | 850 | 1350 | 110 | 92 | 40 | 14 | 5.6 | 2.5 | 1.8 | 1 | 1.74 | 55 | |
60 | 1825 | 750 | 1050 | 130 | 110 | 46 | 18 | 5.5 | 3.6 | 2.6 | 1.5 | 2.77 | 110 | |
70 | 2300 | 600 | 950 | 150 | 125 | 51 | 20 | 6.9 | 3.6 | 2.6 | 1.5 | 4.16 | 140 | |
80 | 3275 | 550 | 850 | 170 | 140 | 58 | 20 | 7.5 | 3.6 | 2.6 | 1.5 | 6.09 | 180 | |
90 | 5325 | 500 | 750 | 190 | 160 | 64 | 20 | 8 | 3.6 | 2.6 | 2 | 8.2 | 230 | |
100 | 7250 | 450 | 680 | 215 | 175 | 73 | 24 | 8.5 | 3.6 | 2.6 | 2 | 12.6 | 380 | |
120 | 13500 | 370 | 550 | 260 | 215 | 86 | 28 | 10 | 3.6 | 2.6 | 2.5 | 22 | 650 | |
150 | 26625 | 300 | 460 | 320 | 260 | 108 | 32 | 12 | 3.6 | 3.6 | 2.5 | 42 | 1000 | |
200 | 44500 | 230 | 350 | 420 | 350 | 138 | 45 | 16 | 7.6 | 3.6 | 3 | 93 | 2000 |
CATATAN
ASNU8-12, ASNU200 alur pasak ke DIN 6885. 1,
ukuran lain untuk DIN 6885.3
1) T maks = 2 kali;T KN
2) Inner race overruns
3) Overruns ras luar
Contoh Pemasangan
