GF40 1115 Nm Conveyor Bantalan Rol Satu Arah
Fitur
Freewheels Seri GF berpusat pada diri sendiri.Dari ukuran 8 hingga ukuran 20, pemusatan adalah baja pada baja, sedangkan dari ukuran 25 hingga 130, pemusatan dipastikan oleh 2 160 bantalan seri.
Gaya torsi ditransmisikan dari poros ke inner race melalui alur pasak dan dari outer race ke jok melalui penarik depan.
Toleransi poros harus berupa h6 atau j6, toleransi tempat duduk harus H7 atau G7.
Jika tidak ada penarik depan yang digunakan, toleransi tempat duduk menjadi K6.
Sebelum diservis, freewheels harus dilumasi dengan pelumas yang sesuai .Pelumasan oli sangat penting ketika jumlah putaran yang tinggi di netral tercapai.
Dimensi dan Kapasitas
Jenis | dH7 | Dn6 | L | s | D1 | D2 | b | t | Bobot | Lingkar dalam | Cincin luar | TKN | Tarik torsi |
roda bebas/ | roda bebas/ | ||||||||||||
mm | mm | mm | mm | mm | mm | mm | mm | kg | melampaui min-1 | melampaui min-1 | Nm | Ncm | |
GF 8 | 8 | 37 | 20 | 1 | 20 | 30 | 6 | 3 | 0.1 | 1000 | 1000 | 20 | 0,09 |
GF 9 | 9 | 37 | 20 | 1 | 20 | 30 | 6 | 3 | 0.1 | 1000 | 1000 | 20 | 0,09 |
GF 12 | 12 | 37 | 20 | 1 | 20 | 30 | 6 | 3 | 0.1 | 1000 | 1000 | 20 | 0.11 |
GF 15 | 15 | 47 | 30 | 1 | 26 | 37 | 7 | 3.5 | 0,3 | 900 | 900 | 78 | 0.15 |
GF 20 | 20 | 62 | 36 | 1 | 37 | 52 | 8 | 3.5 | 0.6 | 700 | 700 | 188 | 0.18 |
GF 25 | 25 | 80 | 40 | - | 40 | 68 | 9 | 4 | 1.2 | 2100 | 3600 | 250 | 0.36 |
GF 30 | 30 | 90 | 48 | - | 45 | 75 | 12 | 5 | 1.8 | 1700 | 3200 | 500 | 0.4 |
GF 35 | 35 | 100 | 53 | - | 50 | 80 | 13 | 6 | 2.4 | 1500 | 3000 | 680 | 0.6 |
GF 40 | 40 | 110 | 63 | - | 55 | 90 | 15 | 7 | 3.3 | 1200 | 2600 | 1115 | 0,84 |
GF 45 | 45 | 120 | 63 | - | 60 | 95 | 16 | 7 | 4 | 1000 | 2400 | 1500 | 0,94 |
GF 50 | 50 | 130 | 80 | - | 70 | 110 | 17 | 8.5 | 5.7 | 800 | 2100 | 2375 | 1.28 |
GF 55 | 55 | 140 | 80 | - | 75 | 115 | 18 | 9 | 6.5 | 750 | 2000 | 2500 | 1.5 |
GF 60 | 60 | 150 | 95 | - | 80 | 125 | 18 | 9 | 8.9 | 650 | 1900 | 4250 | 1.6 |
GF 70 | 70 | 170 | 110 | - | 95 | 140 | 20 | 9 | 13.5 | 550 | 1800 | 5875 | 3.6 |
GF 80 | 80 | 190 | 125 | - | 110 | 160 | 20 | 9 | 19 | 500 | 1600 | 10000 | 3.6 |
GF 90 | 90 | 215 | 140 | - | 120 | 180 | 24 | 11.5 | 27.2 | 450 | 1400 | 17350 | 6.8 |
GF 100 | 100 | 260 | 150 | - | 140 | 210 | 28 | 14.5 | 44.5 | 350 | 1300 | 1975 | 8.8 |
GF 130 | 130 | 300 | 180 | - | 160 | 240 | 32 | 17.5 | 68 | 250 | 1000 | 35000 | 12.5 |

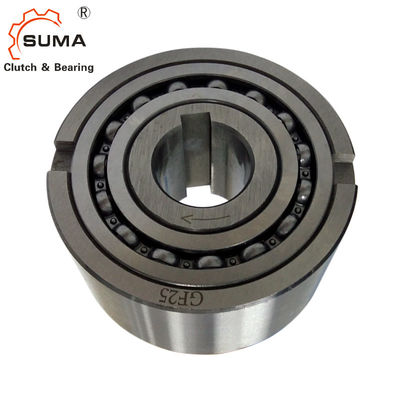

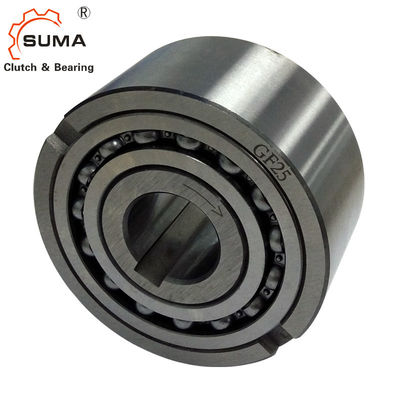

Foto-foto
