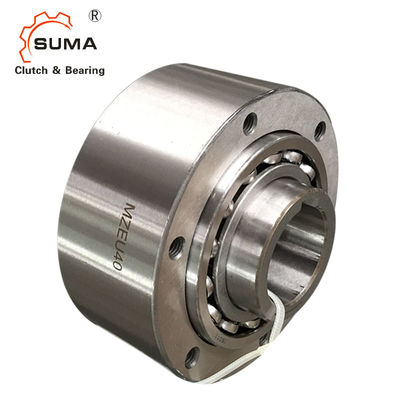

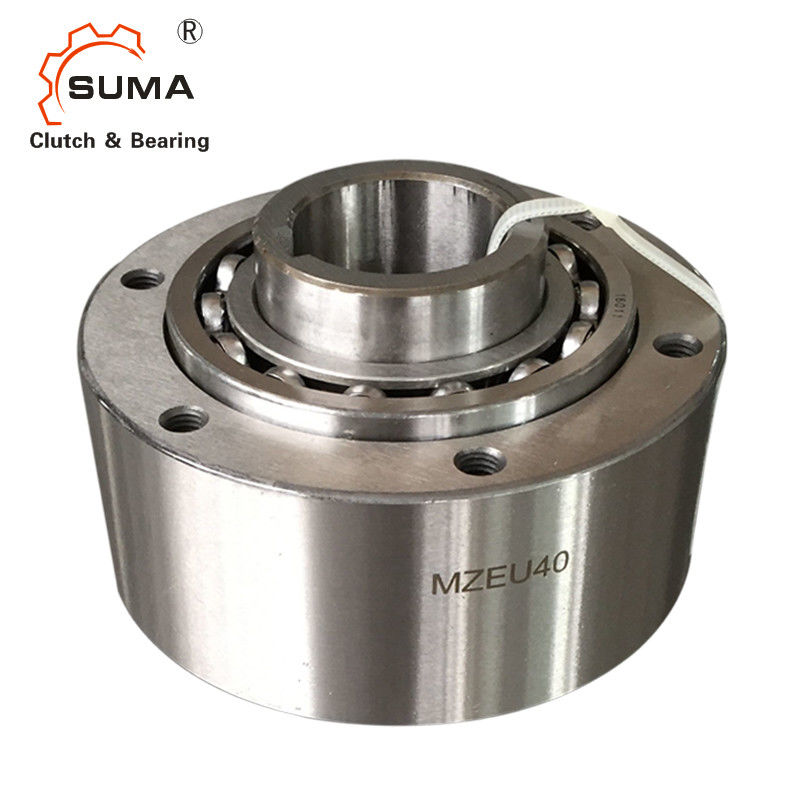

Toleransi MZEU H7 GCr15 735 Nm Steel Roller Bearings
1. Model No.MZEU12 hingga MZEU80 sudah dilumasi sebelumnya dan tidak memerlukan pelumasan.Kisaran suhu operasional adalah –40°C hingga +40°C.Nomor ModelMZEU90 hingga MZEU150 membutuhkan pelumasan oli.
2. Model No.Sprocket MZEU12 hingga MZEU80 dan faktor transmisi torsi lainnya dapat digunakan dengan flensa standar.Lihat contoh instalasi 1.
3. Kami merekomendasikan toleransi poros h7, dan alur pasak ISO R773 (DIN 6885.1) adalah standar.
4. Kami merekomendasikan toleransi E H7 untuk sproket dan bagian lainnya.
5. Bersihkan permukaan kedua ujung outer race dan permukaan kontak flange, sprocket dan part lainnya.
6. Untuk Model No.MZEU90 hingga MZEU150, aplikasikan seal adhesive pada permukaan outer race pada kedua ujungnya.
7. Periksa arah putaran.
Dimensi dan Kapasitas
Model |
torsi Kapasitas |
Maks.Melebihi |
Menyeret torsi |
Ukuran lubang |
jalan pasak |
A |
B |
C |
D |
E |
F |
G |
HJ |
K |
L |
Bobot |
|
| N·m | r/mnt | r/mnt | N·m | H7 | Balapan batin | h7 | PCD | C | (kg) | ||||||||
| MZEU 12 (K) | 60 | 2.000 | 1.000 | 0,20 | 12 | 4X1.8 | 42 | 62 | 20 | 51 | 42 | 20 | 27 | 3 - 05.5 | - | 0.8 | 0,5 |
| MZEU 15 (K) | 100 | 1.800 | 900 | 0,20 | 15 | 5X2.3 | 52 | 68 | 28 | 56 | 47 | 25 | 32 | 3 - M5 | 8 | 0.8 | 0.8 |
| MZEU 20 (K) | 245 | 1.600 | 700 | 0,29 | 20 | 6X2.8 | 57 | 75 | 34 | 64 | 55 | 30 | 39 | 4 - M5 | 8 | 0.8 | 1.2 |
| MZEU 25 (K) | 425 | 1.600 | 600 | 0.33 | 25 | 8X3.3 | 60 | 90 | 35 | 78 | 68 | 40 | 40 | 4 - M6 | 10 | 0.8 | 1.8 |
| MZEU 30 (K) | 735 | 1.500 | 500 | 0.39 | 30 | 8X3.3 | 68 | 100 | 43 | 87 | 75 | 45 | 48 | 6 - M6 | 10 | 1.0 | 2.6 |
| MZEU 35 (K) | 1.015 | 1.400 | 300 | 0,49 | 35 | 10X3.3 | 74 | 110 | 45 | 96 | 80 | 50 | 51 | 6 - M6 | 12 | 1.0 | 3.2 |
| MZEU 40 (K) | 1.350 | 1.400 | 300 | 0,59 | 40 | 12X3.3 | 86 | 125 | 53 | 108 | 90 | 55 | 59 | 6 - M8 | 14 | 1.3 | 4.8 |
| MZEU 45 (K) | 1,620 | 1.400 | 300 | 0,69 | 45 | 14X3.8 | 86 | 130 | 53 | 112 | 95 | 60 | 59 | 8 - M8 | 14 | 1.3 | 6.2 |
| MZEU 50 (K) | 2.070 | 1.300 | 250 | 0,79 | 50 | 14X3.8 | 94 | 150 | 64 | 132 | 110 | 70 | 72 | 8 - M8 | 14 | 1.3 | 8.2 |
| MZEU 55 (K) | 2.400 | 1.300 | 250 | 0,88 | 55 | 16X4.3 | 104 | 160 | 66 | 138 | 115 | 75 | 72 | 8 - M10 | 16 | 1.5 | 9.5 |
| MZEU 60 (K) | 2.950 | 1.200 | 250 | 0,98 | 60 | 18X4.4 | 114 | 170 | 78 | 150 | 125 | 80 | 89 | 10 - M10 | 16 | 1.5 | 12.3 |
| MZEU 70 (K) | 4.210 | 1.100 | 250 | 1.27 | 70 | 20X4.9 | 134 | 190 | 95 | 165 | 140 | 90 | 108 | 10 - M10 | 16 | 1.8 | 18.1 |
| MZEU 80 (K) | 5,170 | 800 | 200 | 1.38 | 80 | 22X5.4 | 144 | 210 | 100 | 185 | 160 | 105 | 108 | 10 - M10 | 16 | 1.8 | 23.1 |
| MZEU 90 (K) | 12.000 | 450 | 150 | 4.70 | 90 | 25X5.4 | 158 | 230 | 115 | 206 | 180 | 120 | 125 | 10 - M12 | 20 | 2.0 | 28.1 |
| MZEU100 (K) | 17.600 | 400 | 130 | 5.39 | 100 | 28X6.4 | 182 | 270 | 120 | 240 | 210 | 140 | 131 | 10 - M16 | 24 | 2.0 | 46.3 |
| MZEU130 (K) | 24.500 | 320 | 110 | 6.76 | 130 | 32X7.4 | 212 | 310 | 152 | 278 | 240 | 160 | 168 | 12 - M16 | 24 | 2.5 | 70.2 |
| MZEU150 (K) | 33.800 | 240 | 80 | 8.13 | 150 | 36X8.4 | 246 | 400 | 180 | 360 | 310 | 200 | 194 | 12 - M20 | 32 | 2.5 | 146.3 |
Pemasangan dan Kopling
Saat memasang flensa standar, sprocket, dan peralatan lainnya ke kopling, pasanglah di sekitar bantalan dan kencangkan baut ke kedua ujung lintasan luar.
Dengan memasang flens dan sproket pada sisi yang berlawanan, arah putaran dapat diubah.
Saat memasang kopling ke poros, berikan tekanan ke inner race tetapi jangan ke outer race.
Untuk aplikasi Pengindeksan kecepatan tinggi (Lebih dari 50 c/m), tipe pegas yang kuat direkomendasikan.
Model nomor.
q Balapan batin
w Ras luar
dan kamera
musim semi
t bantalan
y Pelat samping
MZEU K
No Mark : Tidak ada keyway pada outer race.
K : Keyway di outer race.
