| Tempat asal | CINA |
| Nama merek | SUMA |
| Sertifikasi | ISO SGS |
| Nomor model | NFR20 |

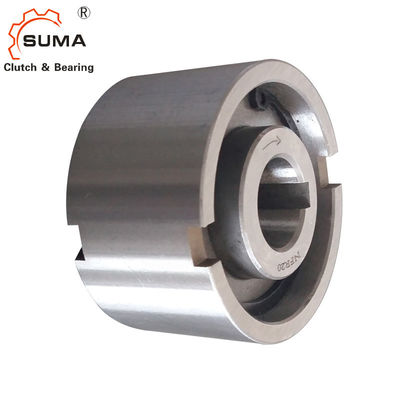

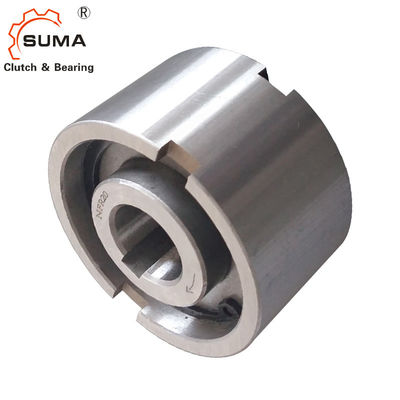

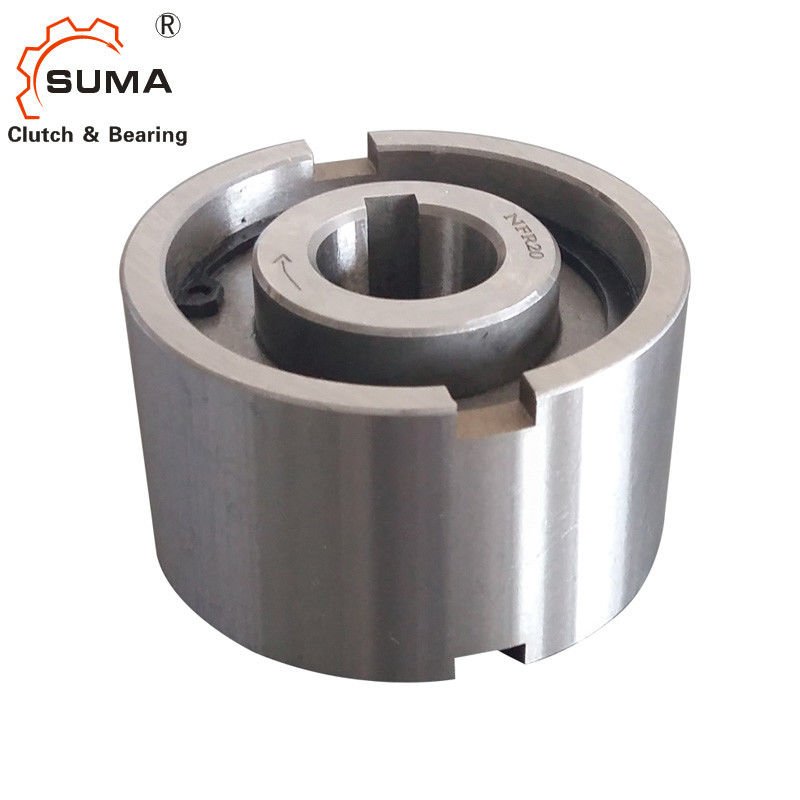

Bantalan Kopling Rol NFR20
Fitur
Tipe NFR adalah freewheel tipe roller yang didukung bantalan tanpa penyegelan apa pun.Pelumasan dan penyegelan harus
disediakan oleh instalasi.Pelumasan standar adalah oli. Ukuran 8 hingga 20 unit menggunakan baja pada penyangga bantalan baja

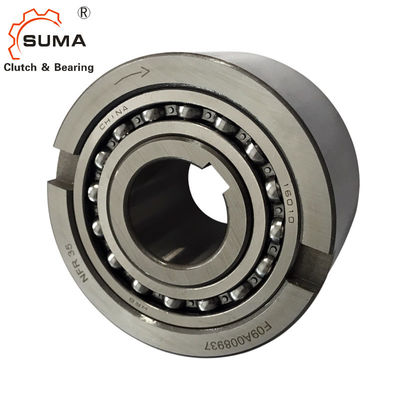

dari ras batin.Di atas ukuran 25, dua bantalan bola seri 160.. digunakan, memberikan kecepatan overrunning yang lebih tinggi
kapasitas.Sebuah pengaturan khas ditampilkan di halaman.
Perlombaan batin dikunci ke poros.Balapan luar memiliki toleransi n6 positif untuk memberikan tekanan yang pas di rumahan ke H7. Takik samping tambahan menyediakan transmisi torsi positif. Rumah harus cukup kuat untuk tidak
memperluas setelah perakitan.
Dimensi dan Kapasitas
| Jenis | Ukuran | Melebihi kecepatan | Bobot | |||||||||||
|
NFR (ANR-ANG) |
dH7 (mm) |
TKN1 (Nm) |
nimax2) (menit-1) |
Namax3) (menit-1) |
Dn6 (mm) |
D2 (mm) |
D4 (mm) |
L (mm) |
Saya (mm) |
t (mm) |
bH11 (mm) |
r (mm) |
r1 (mm) |
(kg) |
| 8 | 20 | 1000 | 1000 | 37 | 20 | 30 | 20 | 3 | 6 | 1 | 1.5 | 0.1 | ||
| 12 | 20 | 1000 | 1000 | 37 | 20 | 30 | 20 | 3 | 6 | 1 | 1.5 | 0.1 | ||
| 15 | 78 | 850 | 850 | 47 | 26 | 37 | 30 | 3.5 | 7 | 1.5 | 1.5 | 0,3 | ||
| 20 | 188 | 650 | 650 | 62 | 37 | 52 | 36 | 3.5 | 8 | 2 | 2 | 0.6 | ||
| 25 | 250 | 2100 | 3600 | 80 | 40 | 68 | 40 | 0.2 | 4 | 9 | 2.5 | 2 | 1.2 | |
| 30 | 500 | 1700 | 3200 | 90 | 45 | 75 | 48 | 0.2 | 5 | 12 | 2,5 | 2 | 1.8 | |
| 35 | 663 | 1550 | 3000 | 100 | 50 | 80 | 53 | 1.2 | 6 | 13 | 2.5 | 2.5 | 2.4 | |
| 40 | 1100 | 1150 | 2600 | 110 | 55 | 90 | 63 | 2.2 | 7 | 15 | 3 | 2.5 | 3.3 | |
| 45 | 1500 | 1000 | 2400 | 120 | 60 | 95 | 63 | 2.2 | 7 | 16 | 3 | 2.5 | 4.0 | |
| 50 | 2375 | 800 | 2150 | 130 | 70 | 110 | 80 | 2.7 | 8.5 | 17 | 3.5 | 3 | 5.7 | |
| 55 | 2550 | 750 | 2000 | 140 | 75 | 115 | 80 | 4.2 | 9 | 18 | 3.5 | 3 | 6.5 | |
| 60 | 4250 | 650 | 1900 | 150 | 80 | 125 | 95 | 3.2 | 9 | 18 | 3.5 | 3.5 | 8.9 | |
| 70 | 5875 | 550 | 1750 | 170 | 90 | 140 | 110 | 1.1 | 9 | 20 | 3.5 | 3.5 | 13.5 | |
| 80 | 10000 | 500 | 1600 | 190 | 105 | 160 | 125 | 0 | 9 | 20 | 4 | 3.5 | 19.0 | |
| 90 | 17250 | 450 | 1450 | 215 | 120 | 180 | 140 | 0.6 | 11.5 | 24 | 4 | 4 | 27.2 | |
| 100 | 79625 | 350 | 1250 | 260 | 140 | 210 | 150 | 2.6 | 14.5 | 28 | 4 | 4 | 44.5 | |
| 130 | 34750 | 250 | 1000 | 300 | 160 | 240 | 180 | 2 | 17.5 | 32 | 5 | 5 | 68.0 | |
Pemasangan dan Kopling
