Tempat asal | Cina |
Nama merek | SUMA |
Sertifikasi | ISO SGS |
Nomor model | GV90 GV100 GV110 |

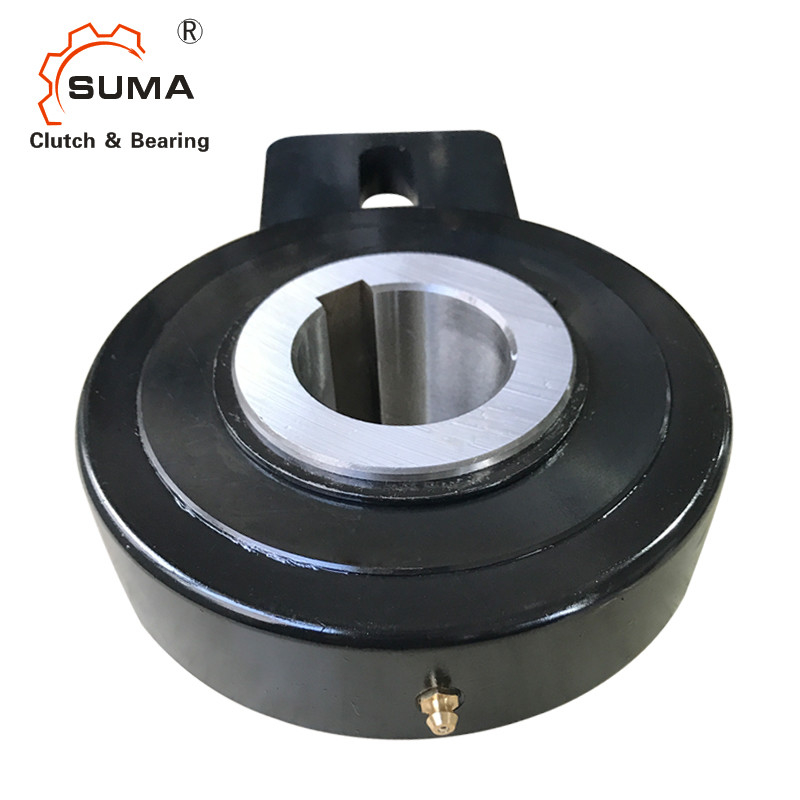

GV90 GV100 GV110 Bucket Elevator Backstop Clutch Bearing Satu Arah
Fitur GV Backstop Clutch
Freewheels seri GV dilengkapi dengan roller, yang berpusat di antara balapan dalam dan balapan luar dilakukan melalui semak-semak.
gaya torsi ditransmisikan dari poros ke balapan dalam melalui kunci.
toleransi poros harus h6.
Saat freewheel digunakan sebagai perangkat non-balik, tuas yang dipasang pada lintasan luar harus diapit di antara dua braket;jika tidak, pin harus dimasukkan dalam lubang yang dilingkarkan.Saat dikunci ke rangka mesin, ini menghentikan putaran freewheel.
Jika freewheel digunakan sebagai umpan intermiten, tuas harus dipasang memanjang menggunakan lubang untuk pushrod atau sejenisnya.Bagaimanapun, untuk menghindari kelebihan beban semak-semak, tuas harus diberi jarak tertentu untuk memungkinkan gerakan aksial.
freewheel disediakan sudah dilumasi
Dimensi dan Kapasitas
Model |
dH7 mm |
D mm |
L mm |
B1 mm |
L1 mm |
b2 mm |
Saya2 mm |
Saya3 mm |
Saya4 mm |
Bobot Kg |
Kecepatan maksimum |
Torsi Nm |
Tarik Torsi Nm |
GV20 | 20 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1.3 | 450 | 275 | 0,2 |
GV25 | 25 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1.3 | 450 | 275 | 0,2 |
GV30 | 30 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3.5 | 320 | 1250 | 1.2 |
GV35 | 35 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3.4 | 320 | 1250 | 1.2 |
GV40 | 40 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 140 | 3.3 | 320 | 2180 | 1.2 |
GV45 | 45 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.8 | 300 | 2180 | 2.2 |
GV50 | 50 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.7 | 300 | 2180 | 2.2 |
GV55 | 55 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.6 | 300 | 2180 | 2.2 |
GV60 | 60 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.5 | 300 | 2180 | 2.2 |
GV70 | 70 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.3 | 300 | 2180 | 2.2 |
GV80 | 80 | 190 | 64 | 80 | 20 | 20 | 40 | 10 | 155 | 8.7 | 200 | 2930 | 3.5 |
GV90* | 90 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 24.5 | 150 | 7250 | 3.5 |
GV100* | 100 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 23.5 | 150 | 7250 | 3.5 |
GV110* | 110 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 22.5 | 150 | 7250 | 3.5 |
GV120* | 120 | 300 | 110 | 120 | 30 | 30 | 50 | 20 | 240 | 42 | 130 | 11100 | 6.0 |
1)Tmaks: 2x Tn
Kyey DIN 6885
2) Kecepatan maksimum yang diizinkan
