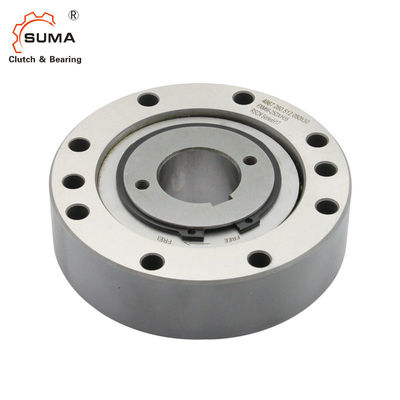

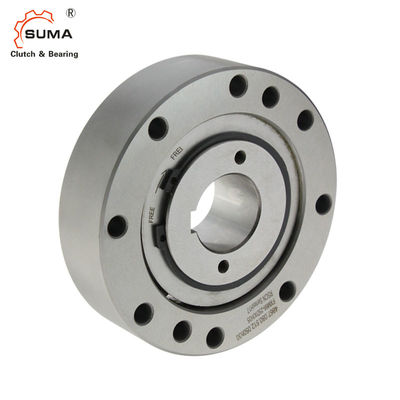

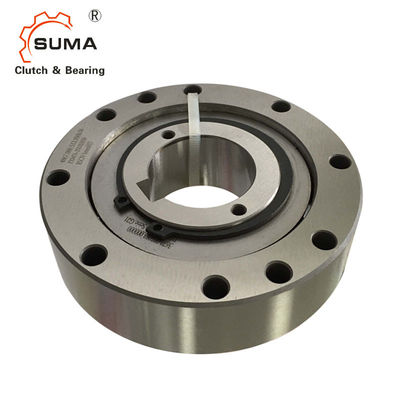

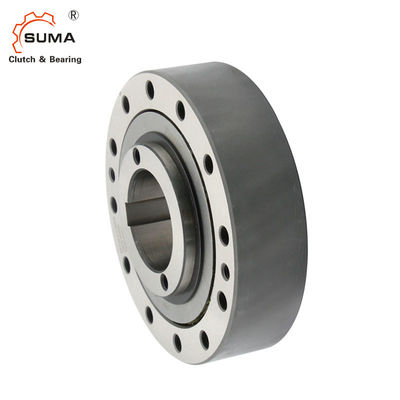

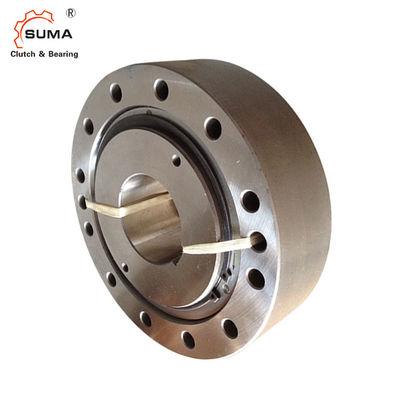

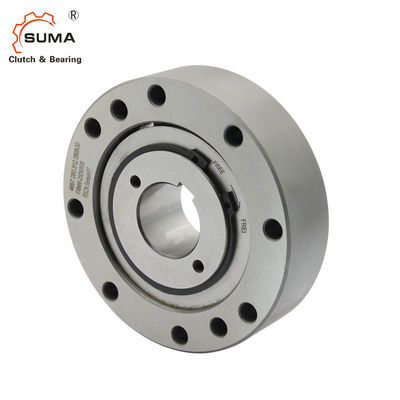

FXM 76-25NX 5000RPM Gearbox One Way Clutch Backstop Bearing
  • FXM 76-25NX 5000RPM Gearbox One Way Clutch Backstop Bearing
  • FXM 76-25NX 5000RPM Gearbox One Way Clutch Backstop Bearing
  • FXM 76-25NX 5000RPM Gearbox One Way Clutch Backstop Bearing
  • FXM 76-25NX 5000RPM Gearbox One Way Clutch Backstop Bearing
  • FXM 76-25NX 5000RPM Gearbox One Way Clutch Backstop Bearing
  • FXM 76-25NX 5000RPM Gearbox One Way Clutch Backstop Bearing
FXM 76-25NX 5000RPM Gearbox One Way Clutch Backstop Bearing

FXM 76-25NX 5000RPM Gearbox One Way Clutch Backstop Bearing

Tempat asal CINA
Nama merek SUMA
Sertifikasi ISO SGS
Nomor model FXM76-25NX
Rincian Produk
Nama Produk:
Kopling yang berlebihan
Bahan:
Baja bantalan GCr15
Rentang Bore:
45-60mm
torsi:
1200Nm
Kecepatan rotasi:
5000rpm
Dia luar.:
140mm
OEM:
Menerima
Toleransi poros:
ISO h6 atau j6
Cahaya Tinggi:

One Way Clutch Backstop Bearing

,

FXM 76-25NX Backstop Bearing

,

FXM 76-25NX One Way Clutch Bearing

Ketentuan Pembayaran & Pengiriman
Kuantitas min Order
1 buah
Harga
USD190-USD240 PER PIECE
Kemasan rincian
Kotak Karton / Kotak Kayu
Waktu pengiriman
7-15 Hari
Syarat-syarat pembayaran
L/C, D/A, D/P, T/T, Western Union, Paypal
Menyediakan kemampuan
1000 pcs per bulan
Deskripsi Produk

FXM.pdfFXM76-25NX 5000RPM Kecepatan Tinggi Overrunning Gearbox Backstop Kopling Satu Arah



Fitur FXM76-25NX Overrunning Backstop Clutch



Aplikasi sebagai

  • Penghalang
  • Overrunning Clutch

Untuk aplikasi sebagai backstop dalam instalasi dengan kecepatan tinggi dalam operasi freewheeling.
Untuk aplikasi sebagai overrunning clutch pada instalasi dengan kecepatan rendah dalam pengoperasian berkendara.



Freewheels FXM terintegrasi adalah sprag freewheels tanpa penyangga bantalan dan dengan sprag lift-off X. Sprag lift-off X memastikan operasi freewheeling bebas aus saat cincin bagian dalam berputar dengan kecepatan tinggi.FXM freewheels digunakan sebagai:

Backstop



Data Teknis FXM76-25NXOverrunning Clutch Bearing

Barang FXM76-25NX
Bahan GCr15
Bosan dia. 45-60 mm
diameter luar 140 mm
Lebar 35 mm
Kapasitas torsi 1200 Nm
Bobot 3,1 kg
Kemasan Kotak karton, kotak kayu atau sebagai kebutuhan Anda

Dimensi dan Kapasitas







Jenis		 d A B D E F G J L P T kamu V W Z** Bobot
  mm
mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm kg
FXM 31-17 20*           20* 17 25 85 41 55 M6 31 24 1,0 70 15 6 21 6 0,8
FXM 38 -17 25*           25* 17 25 90 48 62 M6 38 24 1,0 75 15 6 21 6 0,9
FXM 46 -25 25           30 25 35 95 56 70 M6 46 35 1,0 82 15 6 21 6 1,3
FXM 51 -25 25 30 35       36 25 35 105 62 75 M6 51 35 1,0 90 15 6 21 6 1,7
FXM 56 -25 35           40 25 35 110 66 80 M6 56 35 1,0 96 15 6 21 8 1,8
FXM 61 -19 30 35 40       45* 19 27 120 74 85 M8 61 25 1,0 105 15 6 21 6 1,8
FXM 66 -25 35 40 45       48* 25 35 132 82 90 M8 66 35 1,0 115 15 8 23 8 2,8
FXM 76 -25 45 55         60* 25 35 140 92 100 M8 76 35 1,0 125 15 8 23 8 3,1
FXM 86 -25 40 45 50 60 65   70* 25 40 150 102 110 M8 86 40 1,0 132 15 8 23 8 4,2
FXM 101 -25 55 70         80* 25 50 175 117 125 M10 101 50 1,0 155 20 8 28 8 6,9
FXM 85 -40 45 50 60 65     65 40 50 175 102 125 M10 85 60 1,0 155 20 8 28 8 7,4
FXM 100 -40 45 50 55 60 70 75 80* 40 50 190 130 140 M10 100 60 1,5 165 25 10 35 12 8,8
FXM 120 -50 60 65 70 75 80 95 95 50 60 210 150 160 M10 120 70 1,5 185 25 10 35 12 12,7
FXM 140 -50 65 90 100 110     110 50 70 245 170 180 M12 140 70 2,0 218 25 12 35 12 19,8
FXM 170 -63 70 85 90 100 120   130 63 80 290 200 210 M16 170 80 2,0 258 28 12 38 12 33,0
FXM 200 -63 130           155 63 80 310 230 240 M16 200 80 2,0 278 32 12 42 12 32,0
FXM 240 - 63             185 63 80 400 280 310 M20 240 90 2,0 360 48 15 60 12 60,0
FXM 240 - 96             185 96 125 420 280 310 M24 240 120 2,0 370 48 18 60 16 95,0
FXM 260 - 63             205 63 80 430 300 330 M20 260 105 2,0 380 48 18 60 16 75,0
FXM 290 - 70             230 70 80 460 330 360 M20 290 105 2,0 410 48 18 60 16 90,0
FXM 290 - 96             230 96 110 460 330 360 M20 290 120 2,0 410 48 18 60 16 91,0
FXM 310 - 70             240 70 125 497 360 380 M20 310 110 3,0 450 48 18 60 24 135,0
FXM 310 - 96             240 96 125 497 360 380 M20 310 120 3,0 450 48 18 60 24 145,0
FXM 320 - 70             250 70 80 490 360 390 M24 320 105 3,0 440 55 20 68 16 105,0
FXM 360 - 100             280 100 120 540 400 430 M24 360 125 3,0 500 55 20 68 24 170,0
FXM 410 - 100             320 100 120 630 460 480 M24 410 125 3,0 560 55 20 68 24 245,0
FXM2410-100             320 200 220 630 460 480 M30 410 220 3,0 560 55 20 68 24 440,0



Catatan:

Torsi maksimum yang dapat ditransmisikan adalah 2 kali torsi nominal yang ditentukan.

Torsi nominal teoritis hanya berlaku untuk konsentrisitas ideal antara cincin bagian dalam dan luar.Dalam prakteknya, konsentrisitas dipengaruhi oleh permainan bantalan dan kesalahan pemusatan dari bagian-bagian yang berdekatan.

Kemudian torsi nominal yang ditentukan dalam tabel berlaku, sambil mempertimbangkan run out yang ada (TIR). Kecepatan lebih tinggi berdasarkan permintaan.



Gambar dariOverrunning Clutch Bearing

FXM 76-25NX 5000RPM Gearbox One Way Clutch Backstop Bearing 1

FXM 76-25NX 5000RPM Gearbox One Way Clutch Backstop Bearing 2

FXM 76-25NX 5000RPM Gearbox One Way Clutch Backstop Bearing 3
