| Tempat asal | Cina |
| Nama merek | SUMA |
| Sertifikasi | ISO SGS |
| Nomor model | GEZ63ES GEZ63ES-2RS |

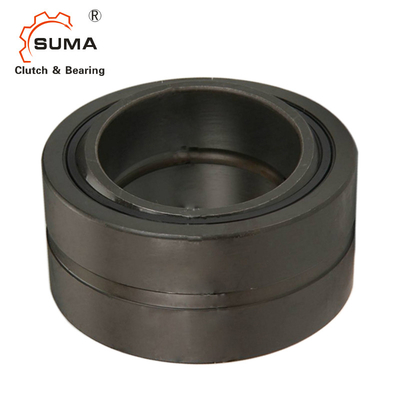

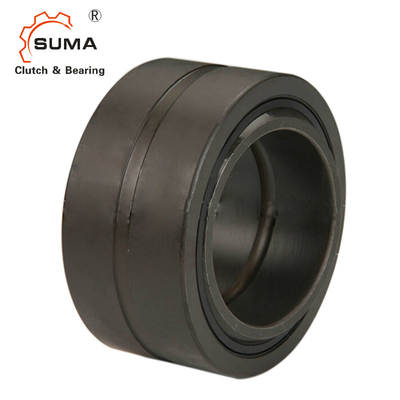

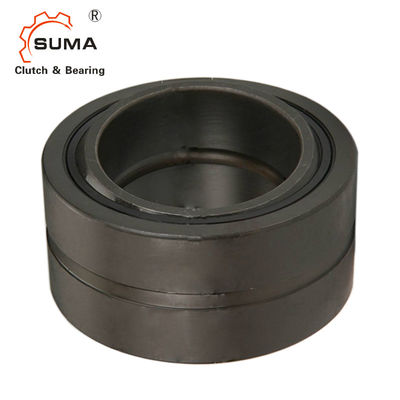

Seri GEZ Self-aligning Spherical Plain Bearing GEZ63ES GEZ63ES-2RS
Fitur bantalan polos bulat
Struktur bantalan biasa bulat lebih sederhana daripada bantalan gelinding, yang terutama terdiri dari cincin bagian dalam dengan permukaan bola luar dan cincin luar dengan permukaan bola bagian dalam.
Bantalan polos bulat umumnya digunakan untuk gerakan berayun berkecepatan rendah (yaitu gerakan sudut).Karena permukaan geser berbentuk bola, ia juga dapat melakukan gerakan memiringkan (yaitu gerakan menyelaraskan diri) dalam rentang sudut tertentu.
Bantalan bola banyak digunakan dalam silinder hidrolik teknik, peralatan mesin tempa, mesin teknik, peralatan otomatisasi, peredam kejut otomotif, mesin pemeliharaan air dan industri lainnya.Bantalan polos bulat adalah bantalan geser bulat, dan tipe dasarnya terdiri dari cincin dalam dan luar dengan permukaan kontak bola geser bulat.Tergantung pada struktur dan jenisnya, ia dapat menanggung beban radial, beban aksial, atau gabungan beban radial dan aksial pada saat yang bersamaan.
Dimensi dan Kapasitas
| Nomor bagian | Diameter lubang | Diameter luar | lebar bola | Lebar balapan | Beban radial statis | Beban radial dinamis | Bobot | ||
| Tanpa segel | Dengan segel | Inci | Inci | Inci | Inci | LBS | LBS | LBS | |
| 1 | GEZ12ES | - | 0,5 | 0,875 | 0,437 | 0,375 | 9.337 | 3.156 | 0,044 |
| 2 | GEZ15ES | - | 0,625 | 1.0625 | 0,547 | 0,469 | 14,732 | 4864 | 0,077 |
| 3 | GEZ19ES | GEZ19ES-2RS | 0,75 | 1.25 | 0.656 | 0,562 | 20.927 | 7089 | 0,121 |
| 4 | GEZ22ES | GEZ22ES-2RS | 0,875 | 1.4375 | 0,765 | 0.656 | 28.573 | 9565 | 0,187 |
| 5 | GEZ25ES | GEZ25ES-2RS | 1 | 1.625 | 0,875 | 0,75 | 37.359 | 12605 | 0.265 |
| 6 | GEZ31ES | GEZ31ES-2RS | 1.25 | 2 | 1.093 | 0.937 | 58.507 | 19468 | 0,507 |
| 7 | GEZ34ES | GEZ34ES-2RS | 1,375 | 2.1875 | 1.187 | 1.031 | 69.756 | 23404 | 0,772 |
| 8 | GEZ38ES | GEZ38ES-2RS | 1.5 | 2.4375 | 1.312 | 1.125 | 84.379 | 28129 | 0,926 |
| 9 | GEZ44ES | GEZ44ES-2RS | 1.75 | 2.8125 | 1.531 | 1.312 | 114,752 | 38255 | 1.41 |
| 10 | GEZ50ES | GEZ50ES-2RS | 2 | 3.1875 | 1.75 | 1.5 | 150,754 | 50508 | 2.05 |
| 11 | GEZ57ES | GEZ57ES-2RS | 2.25 | 3.5625 | 1.969 | 1.687 | 191.251 | 63002 | 2.87 |
| 12 | GEZ63ES | GEZ63ES-2RS | 2.5 | 3.9375 | 2.187 | 1,875 | 234.007 | 77629 | 4.08 |
| 13 | GEZ69ES | GEZ69ES-2RS | 2.75 | 4.375 | 2.406 | 2.062 | 285.752 | 95628 | 5.29 |
| 14 | GEZ76ES | GEZ76ES-2RS | 3 | 4.75 | 2.625 | 2.25 | 337.506 | 112505 | 6.84 |
| 15 | GEZ82ES | GEZ82ES-2RS | 3.25 | 5.125 | 2.844 | 2.437 | 396.09 | 131626 | 8.38 |
| 16 | GEZ88ES | GEZ88ES-2RS | 3.5 | 5.5 | 3.062 | 2.625 | 459.001 | 153003 | 10.58 |
| 17 | GEZ95ES | GEZ95ES-2RS | 3.75 | 5.875 | 3.281 | 2.812 | 531.004 | 175507 | 12.79 |
| 18 | GEZ101ES | GEZ101ES-2RS | 4 | 6.25 | 3.5 | 3 | 596.256 | 202508 | 15.44 |
| 19 | GEZ114ES | GEZ114ES-2RS | 4,5 | 7 | 3.937 | 3.375 | 765.002 | 252006 | 21.61 |
| 20 | GEZ120ES | GEZ120ES-2RS | 4.75 | 7.375 | 4.156 | 3.562 | 843.754 | 281254 | 25.36 |
| 21 | GEZ127ES | GEZ127ES-2RS | 5 | 7.75 | 4.375 | 3.75 | 933.755 | 315009 | 29.76 |
| 22 | GEZ152ES | GEZ152ES-2RS | 6 | 8.75 | 4.75 | 4.125 | 1170.002 | 389257 | 38.59 |
