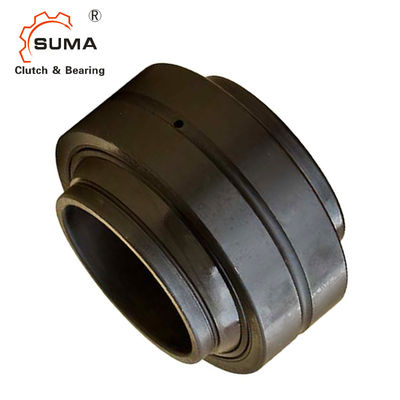

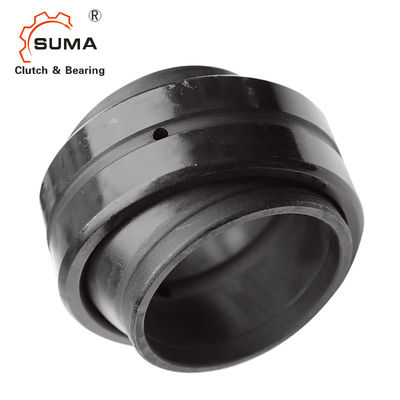

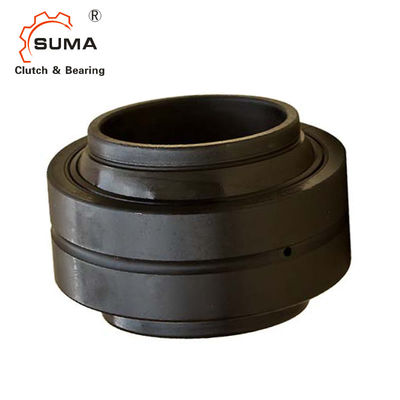

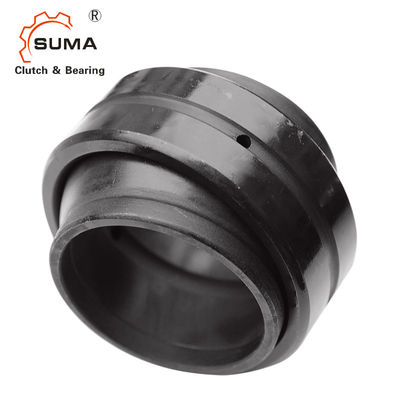

GEEW12ES Radial Axial Spherical Plain Bearing
Fitur
Struktur: alur oli dan lubang oli di cincin bagian dalam dan luar. Cincin luar memiliki slot aksial.
Permukaan geser dilapisi dengan pelumas bubuk MoS2.
Karakteristik Kinerja: Ini memiliki keunggulan ketahanan abrasi, ketahanan korosi, dan penyelarasan diri.Ini berlaku untuk alat berat yang membutuhkan beban radial berat dan beban aksial dalam arah jangkauan kecil.
Seperti seri GE..ES, tetapi dengan ekstensi silinder di setiap sisi, untuk pengaturan bantalan di mana lengan spacer dipasang secara normal di setiap sisi cincin bagian dalam.
Dimensi dan Kapasitas
bantalan Nomor |
Dimensi (mm) | Peringkat Beban kN | Bobot kg |
|||||||||
d | D | B | C | d1 | dk | rs | r1s | sebuah | Dinamis | Statis | ||
maksimal | min | min | ||||||||||
GEEW12ES | 12 | 22 | 12 | 7 | 15.5 | 18 | 0,3 | 0,3 | 4 | 10 | 53 | 0,022 |
GEEW15ES | 15 | 26 | 15 | 9 | 18.5 | 22 | 0,3 | 0,3 | 5 | 16 | 84 | 0,031 |
GEEW16ES | 16 | 28 | 16 | 9 | 20 | 23 | 0,3 | 0,3 | 4 | 17 | 85 | 0,035 |
GEEW17ES | 17 | 30 | 17 | 10 | 21 | 25 | 0,3 | 0,3 | 7 | 21 | 106 | 0,044 |
GEEW20ES | 20 | 35 | 20 | 12 | 25 | 29 | 0,3 | 0,3 | 4 | 30 | 146 | 0,071 |
GEEW25ES | 25 | 42 | 25 | 16 | 30.5 | 35.5 | 0.6 | 0.6 | 4 | 48 | 240 | 0,131 |
GEEW30ES | 30 | 47 | 30 | 18 | 34 | 40.7 | 0.6 | 0.6 | 4 | 62 | 310 | 0.168 |
GEEW32ES | 32 | 52 | 32 | 18 | 37 | 44 | 0.6 | 1 | 4 | 65 | 328 | 0,182 |
GEEW35ES | 35 | 55 | 35 | 20 | 40 | 47 | 0.6 | 1 | 4 | 79 | 399 | 0,253 |
GEEW40ES | 40 | 62 | 40 | 22 | 46 | 53 | 0.6 | 1 | 4 | 99 | 495 | 0,338 |
GEEW45ES | 45 | 68 | 45 | 25 | 52 | 60 | 0.6 | 1 | 4 | 127 | 637 | 0,481 |
GEEW50ES | 50 | 75 | 50 | 28 | 57 | 66 | 0.6 | 1 | 4 | 156 | 780 | 0,558 |
GEEW60ES | 60 | 90 | 60 | 36 | 68 | 80 | 1 | 1 | 4 | 245 | 1220 | 1.15 |
GEEW63ES | 63 | 95 | 63 | 36 | 71.5 | 83 | 1 | 1 | 4 | 253 | 1260 | 1.25 |
GEEW70ES | 70 | 105 | 70 | 40 | 78 | 92 | 1 | 1 | 4 | 313 | 1560 | 1.71 |
GEEW80ES | 80 | 120 | 80 | 45 | 91 | 105 | 1 | 1 | 4 | 400 | 2000 | 2.39 |
GEEW90ES | 90 | 130 | 90 | 50 | 99 | 115 | 1 | 1 | 4 | 488 | 2440 | 3.21 |
GEEW100ES | 100 | 150 | 100 | 55 | 113 | 130 | 1 | 1 | 4 | 607 | 3030 | 4.79 |
GEEW110ES | 110 | 160 | 110 | 55 | 124 | 140 | 1 | 1 | 4 | 654 | 3270 | 5.78 |
GEEW125ES | 125 | 180 | 125 | 70 | 138 | 160 | 1 | 1 | 4 | 950 | 4750 | 8.49 |
GEEW160ES | 160 | 230 | 160 | 80 | 177 | 200 | 1 | 1 | 4 | 1360 | 6800 | 16,5 |
GEEW200ES | 200 | 290 | 200 | 100 | 221 | 250 | 1.1 | 1.1 | 4 | 2120 | 10600 | 32.1 |
GEEW250ES | 250 | 400 | 250 | 120 | 317 | 350 | 1.1 | 1.1 | 4 | 3750 | 17800 | 99.1 |
GEEW320ES | 320 | 520 | 320 | 160 | 405 | 450 | 1.1 | 1.1 | 4 | 6200 | 30500 | 225 |
