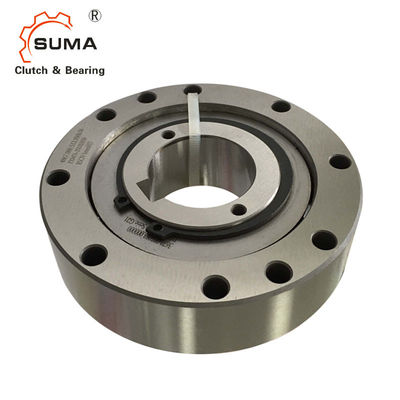

FON Series Sprag Type Freewheel Backstop Bearing One Way FON72SF FON127SF
Fitur FON Freewheel Backstop Bearing
Freewheels Terintegrasi FON adalah sprag freewheels tanpa penyangga bantalan.FON freewheels digunakan sebagai:
Backstop
Melebihi Clutches
Mengindeks Freewheels
Selain tipe standar, dua tipe lainnya tersedia untuk masa pakai yang lebih lama dan
akurasi pengindeksan.Torsi nominal hingga 25.000 Nm.Lubang hingga 155 mm.Banyak lubang standar tersedia.
Dimensi dan KapasitasFON Freewheel Backstop Bearing
Ukuran Freewheel | Jenis |
Nominal torsi M N Nm |
Maks.kecepatan Lingkar dalam melampaui min-1 |
Cincin luar melampaui min-1 |
Jenis |
Nominal t orque M N Nm |
Maks.kecepatan Lingkar dalam melampaui min-1 |
Cincin luar melampaui min-1 |
Jenis |
Nominal t orque M N Nm |
Pengangkatan sprag pada kecepatan lingkar luar min-1 |
Maks.kecepatan Cincin luar melampaui min-1 |
Drive cincin bagian dalam min-1 |
FON37 | SF | 220 | 2 500 | 2 600 | SFT | 220 | 2 500 | 2 600 | SFZ | 180 | 2 900 | 3 700 | 340 |
FON44 | SF | 315 | 1 900 | 2 200 | SFT | 315 | 1 900 | 2 200 | SFZ | 250 | 2 250 | 3 000 | 320 |
FON57 | SF | 630 | 1 400 | 1 750 | SFT | 630 | 1 400 | 1 750 | SFZ | 630 | 2 000 | 2 200 | 560 |
FON72 | SF | 1 250 | 1 120 | 1 600 | SFT | 1 250 | 1 120 | 1 600 | SFZ | 1 250 | 1 550 | 1 850 | 488 |
FON82 | SF | 1 900 | 1025 | 1 450 | SFT | 1 900 | 1025 | 1 450 | SFZ | 1 700 | 1 450 | 1 600 | 580 |
FON107 | SF | 2 800 | 880 | 1 250 | SFT | 2 800 | 880 | 1 250 | SFZ | 2 500 | 1 300 | 1 350 | 520 |
FON 127 | SF | 6 300 | 800 | 1 150 | SFT | 6 300 | 800 | 1 150 | SFZ | 5 000 | 1 200 | 1 200 | 480 |
FON 140 | SF | 10.000 | 750 | 1 100 | SFT | 10.000 | 750 | 1 100 | SFZ | 10.000 | 950 | 1 150 | 380 |
FON 170 | SF | 16.000 | 700 | 1 000 | SFT | 16.000 | 700 | 1 000 | SFZ | 14000 | 880 | 1 000 | 352 |
FON 200 | SF | 25.000 | 630 | 900 | SFT | 25.000 | 630 | 900 | SFZ | 20.000 | 680 | 900 | 272 |
Ukuran Freewheel | Bosan | Maks | A | B | D | F | G** | J | L | P | T | Z** | Bobot | ||
Standar | |||||||||||||||
mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | kg | |||
FON 37 | 20 | 25* | 18,5 | 25 | 85 | 55 | M 6 | 37 | 35 | 0,5 | 70 | 6 | 0,8 | ||
FON 44 | 25 | 32* | 18,5 | 25 | 95 | 62 | M 6 | 44 | 35 | 0,5 | 80 | 8 | 1,0 | ||
FON 57 | 30 | 35 | 40 | 42* | 23,5 | 30 | 110 | 75 | M 8 | 57 | 45 | 0,5 | 95 | 8 | 1,7 |
FON 72 | 45 | 55* | 29,5 | 38 | 132 | 90 | M 8 | 72 | 60 | 1,0 | 115 | 12 | 3,0 | ||
FON 82 | 50 | 55 | 65* | 31,0 | 40 | 145 | 100 | M 10 | 82 | 60 | 1,0 | 125 | 12 | 4,0 | |
FON 107 | 70 | 85* | 33,0 | 45 | 170 | 125 | M 10 | 107 | 65 | 1,0 | 150 | 12 | 6,0 | ||
FON 127 | 90 | 100* | 58,0 | 68 | 200 | 145 | M 12 | 127 | 75 | 1,0 | 180 | 12 | 11,5 | ||
FON 140 | 100 | 115* | 58,0 | 68 | 250 | 180 | M 16 | 140 | 75 | 1,0 | 225 | 12 | 17.0 | ||
FON 170 | 120 | 140* | 60,0 | 70 | 290 | 210 | M 16 | 170 | 75 | 1,0 | 258 | 16 | 24,0 | ||
FON 200 | 140 | 155 | 73,0 | 85 | 320 | 240 | M 16 | 200 | 85 | 1,5 | 288 | 16 | 34,0 |
pemasangan
Freewheels FON terintegrasi tanpa dukungan bantalan.Penjajaran konsentris bagian dalam dan
cincin luar harus disediakan oleh pelanggan.Kehabisan yang diizinkan (TIR) harus
diamati.FON Freewheel Terintegrasi dipusatkan melalui track luar F pada bagian attachment pelanggan dan dibaut ke sini.Toleransi diameter pilot dari bagian attachment harus ISO h6.Toleransi poros harus ISO h6 atau j6.
pelumasan
Dalam hal tipe dengan sprag lift-off Z, pada kecepatan melebihi kecepatan sprag lift-off, tidak
pelumasan khusus diperlukan;fungsi freewheel bebas perawatan.Saat beroperasi
di bawah kecepatan pengangkatan sprag, pelumasan oli dengan kualitas oli yang ditentukan harus disediakan.
