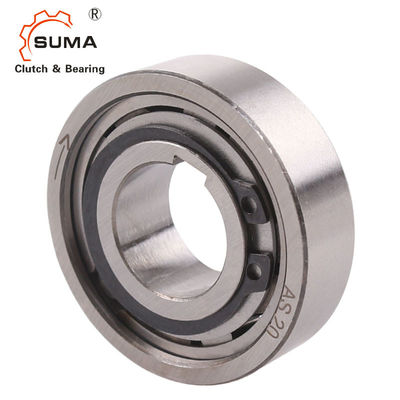

AS Series AS40 40*80*18MM Roller Type One Way Freewheel Clutch
Fitur
Tipe AS adalah tipe roller freewheel yang didukung non-bearing.Bantalan diperlukan untuk mendukung beban aksial dan radial.Pelumasan dan penyegelan juga harus disediakan oleh instalasi.Dimensi luar nominal sama dengan seri 62...Bantalan bola.
Pengaturan tipikal adalah memasang tipe ini di samping bantalan seri 62 dalam toleransi lokasi yang sama, seperti yang ditunjukkan pada halaman berikut.Balapan bagian dalam dikunci ke poros (kecuali lubang 6 mm).
Balapan luar memiliki toleransi r6 positif untuk memberikan tekanan yang pas di rumah H7.Perumahan luar harus cukup kuat
Untuk tidak berkembang setelah perakitan.Desain ini dapat menerima misalignment aksial ras dalam dan luar ± S/2.
Dimensi dan Kapasitas
Jenis | Ukuran |
TKN1) |
Melebihi kecepatan |
Bobot
|
Tarik torsi | |||||||
SEBAGAI (NSS) | dH7 | nimax2) | namax3) | Dr6 | D5 | L | s | e | f | TR | ||
[mm] | [Nm] | [menit-1] | [menit-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | [Ncm] | |
6 | 2.1 | 5000 | 7500 | 19 | 15.8 | 6 | 0,3 | 0.6 | 0,3 | 0,01 | 0.18 | |
8 | 3.8 | 4300 | 6500 | 24 | 20 | 8 | 1.3 | 0.6 | 0.6 | 0,02 | 0.24 | |
10 | 6.8 | 3500 | 5200 | 30 | 25.9 | 9 | 1.3 | 0.6 | 0.6 | 0,03 | 0.36 | |
12 | 13 | 3200 | 4800 | 32 | 28 | 10 | 1.3 | 0.6 | 0.6 | 0,04 | 0,48 | |
15 | 14 | 2800 | 4300 | 35 | 31 | 11 | 1.4 | 0.6 | 0.6 | 0,05 | 0,7 | |
20 | 40 | 2200 | 3300 | 47 | 40 | 14 | 2.4 | 0.8 | 0.8 | 0.12 | 1.4 | |
25 | 56 | 1900 | 2900 | 52 | 45.9 | 15 | 2.4 | 0.8 | 0.8 | 0.14 | 2.4 | |
30 | 90 | 1600 | 2400 | 62 | 55 | 16 | 2.4 | 0.8 | 1 | 0,22 | 7.8 | |
35 | 143 | 1300 | 2000 | 72 | 64 | 17 | 2.5 | 0.8 | 1 | 0.31 | 9 | |
40 | 185 | 1200 | 1800 | 80 | 72 | 18 | 2.5 | 0.8 | 1 | 0.39 | 10 | |
45 | 218 | 1000 | 1600 | 85 | 77 | 19 | 2.5 | 1.2 | 1 | 0,44 | 11 | |
50 | 230 | 950 | 1500 | 90 | 82 | 20 | 2.5 | 1.2 | 1 | 0,49 | 13 | |
55 | 308 | 800 | 1300 | 100 | 90 | 21 | 2.5 | 1.2 | 1 | 0,66 | 14 | |
60 | 508 | 700 | 1100 | 110 | 100 | 22 | 2.5 | 1.2 | 1.5 | 0,81 | 26 | |
80 | 1063 | 600 | 900 | 140 | 128 | 26 | 2.5 | 1.2 | 1.5 | 1.41 | 58 |
CATATAN:
AS6 tanpa alur pasak.D = -0,009
AS8-12 alur pasak ke DIN 6885.1.
Ukuran lain untuk DIN 6885.3
1) T maks = 2 × T KN
2) Inner race overruns
3) Overruns ras luar
Dimensi pemasangan identik dengan bantalan bola seri 62
