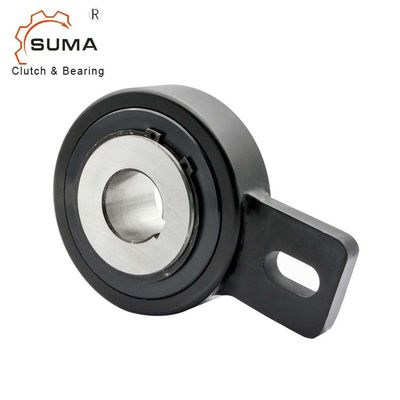

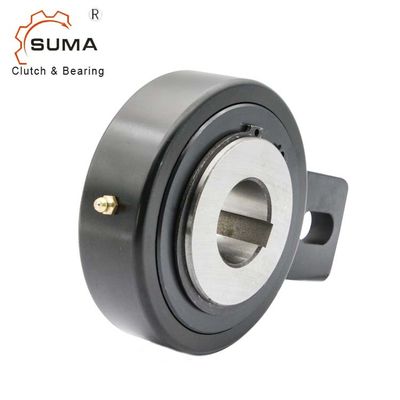

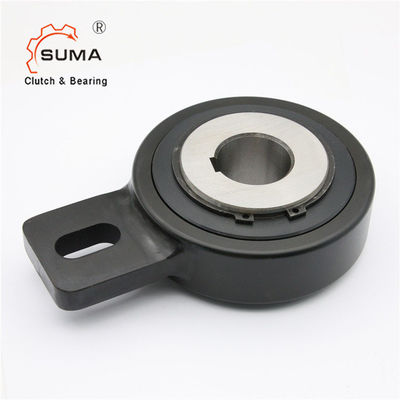

GVG Series Sprag Type One Way Clutch Freewheel Backstop GVG50 GVG60 GVG70
Fitur
Backstop freewheels seri GVG dilengkapi dengan sprags cage, pemusatan antara inner race dan outer race dilakukan dengan menggunakan bush.
gaya torsi ditransmisikan dari poros ke inner race melalui kunci.
Toleransi poros harus h6 .
Ketika backstop freewheel digunakan sebagai perangkat non-balik, tuas yang dipasang pada balapan luar harus diapit di antara dua braket;jika tidak, pin harus dimasukkan dalam lubang melingkar.
Ketika backstop freewheel terkunci ke rangka mesin, maka freewheel akan berhenti berputar semak-semak, tuas harus diberi jarak tertentu untuk memungkinkan gerakan aksial.
backstop freewheel disediakan sudah dilumasi.
Dimensi dan Kapasitas
Model |
dH7 mm |
D mm |
L mm |
B1 mm |
L1 mm |
b2 mm |
Saya2 mm |
Saya3 mm |
Saya4 mm |
Bobot kg |
Kecepatan maksimum |
torsi Nm |
GVG20 | 20 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 113 | 2.5 | 400 | 606 |
GVG25 | 25 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 113 | 2.4 | 400 | 606 |
GVG30 | 30 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 113 | 2.3 | 400 | 606 |
GVG35 | 35 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 125 | 2.2 | 400 | 606 |
GVG40 | 40 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 4 | 300 | 1295 |
GVG45 | 45 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.8 | 300 | 1295 |
GVG50 | 50 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.7 | 300 | 1295 |
GVG55 | 55 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.5 | 300 | 1295 |
GVG60 | 60 | 161 | 54 | 70 | 15 | 18 | 35 | 10 | 140 | 6.1 | 250 | 2550 |
GVG70 | 70 | 161 | 54 | 70 | 15 | 18 | 35 | 10 | 140 | 5.7 | 250 | 2550 |
GVG80 | 80 | 190 | 70 | 70 | 20 | 25 | 45 | 15 | 165 | 10.2 | 200 | 4875 |
GVG90 | 90 | 190 | 70 | 70 | 20 | 25 | 45 | 15 | 165 | 9.6 | 200 | 4875 |
Kyey DIN 6885
2) Kecepatan maksimum yang diizinkan
