| Tempat asal | CINA |
| Nama merek | SUMA |
| Sertifikasi | ISO SGS |
| Nomor model | AV80 |

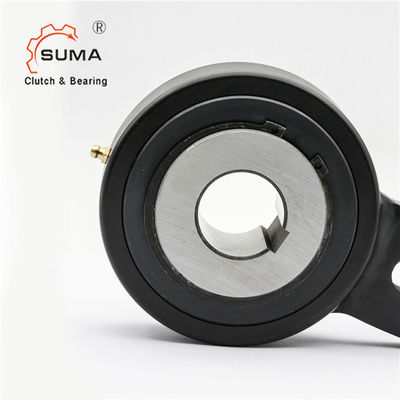

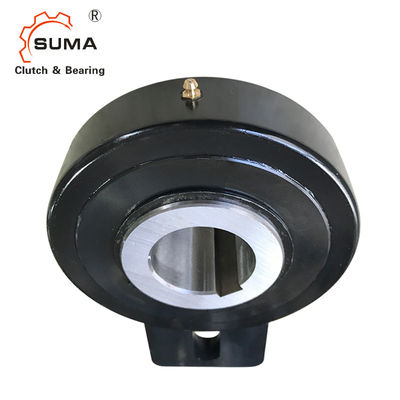

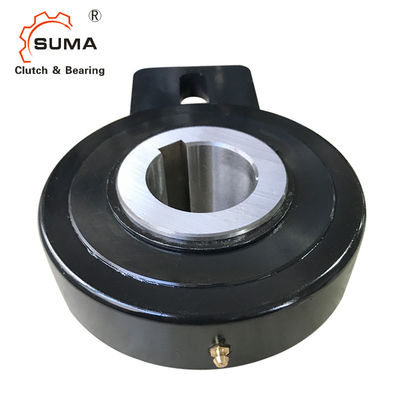

AV80 80*190*64MM One Way Backstop Clutch Bearing untuk Peralatan Silo Butir
Data Teknis
PECI
| SPESIFIKASI | |
| Model | AV80 |
| Diameter lubang | 80mm |
| Diameter luar | 190mm |
| Ketebalan | 80mm |
| Kapasitas torsi | 2900Nm |
| Kecepatan melebihi | 200r/mnt |
| Bobot | 8.7kg |
| Kemasan | paket industri |
| waktu pengiriman | 7-10 hari |
| Syarat pembayaran | TT, L/C, D/P, D/A, Western Union, Paypal |
Tipe AV adalah freewheel tipe roller.Itu mandiri, dipusatkan oleh bantalan biasa untuk kecepatan rotasi rendah, dan disegel menggunakan segel labirin logam yang dilindungi perisai.
Unit dikirim dengan pelumas gemuk, siap dipasang dalam posisi horizontal atau vertikal.Terutama digunakan sebagai backstop, kapasitas torsi tinggi untuk kebutuhan ruang minimum.Desain ini cocok untuk digunakan di lingkungan yang sulit.Sebuah baut, diamankan ke bagian tetap dari mesin dan melewati melalui slot di lengan torsi, menyediakan penghentian rotasi.
Jarak bebas radial pada baut ini harus sama dengan 1-3% dari lebar slot.
Lengan torsi dan bantalan tidak boleh diberi prategang.Desain roller membuat tipe AV ideal untuk aplikasi pengindeksan cahaya.
Dimensi dan Kapasitas
| Jenis | Ukuran | TKN1) | Kecepatan melebihi | Bobot | Tarik torsi | ||||||||||
| AV | dH7 | nimax | D | D2 | L 1 | L | B | F | bB11 | N | E | f | TR | ||
| [mm] | [Nm] | [menit-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | [Ncm] | |
| 20 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0.8 | 1.3 | 18 | |
| 25 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0.8 | 1.3 | 18 | |
| 30 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.5 | 130 | |
| 35 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.4 | 130 | |
| 40 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.3 | 130 | |
| 45 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.5 | 240 | |
| 50 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.4 | 240 | |
| 55 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.3 | 240 | |
| 60 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.2 | 240 | |
| 70 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5 | 240 | |
| 80 | 2900 | 200 | 190 | 110 | 64 | 20 | 80 | 155 | 20 | 40 | 10 | 1.5 | 8.7 | 360 | |
| 90* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 24.5 | 360 | |
| 100* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 23.5 | 360 | |
| 110* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 22,5 | 360 | |
| 120* | 11000 | 130 | 300 | 180 | 110 | 30 | 140 | 260 | – | – | – | 3 | 42 | 600 | |
Contoh Pemasangan
