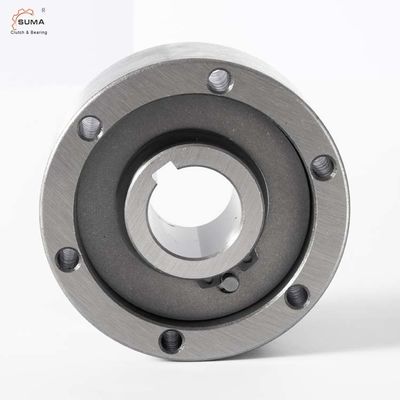

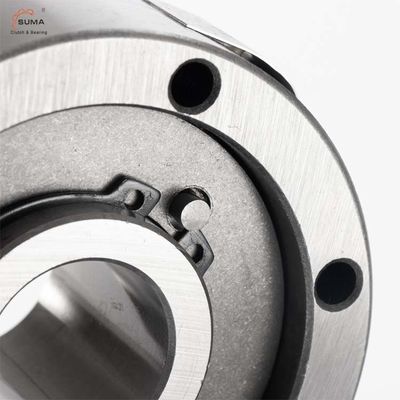

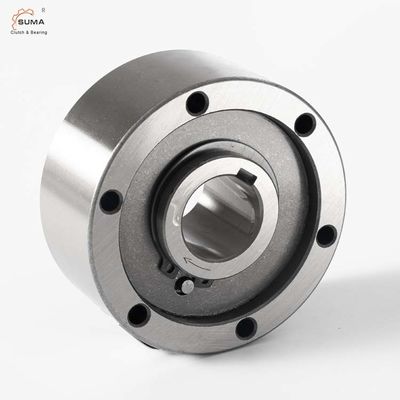

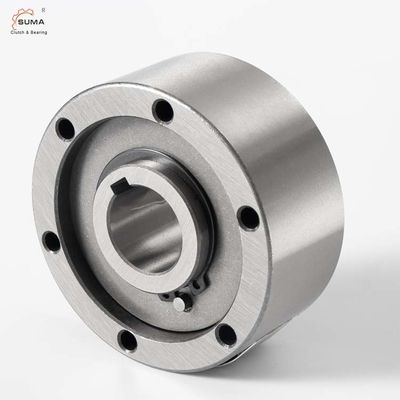

AA45 45*130*56MM Roller Type One Way Clutch Freewheel Indexing Bearing
Fitur
Tipe AA adalah tipe freewheel roller non-bearing yang didukung.Bantalan diperlukan untuk mendukung beban aksial dan radial.
Desain ini dapat menerima misalignment aksial ras dalam dan luar ± S/2.
Pelumasan dan penyegelan juga harus disediakan oleh instalasi.
Pelumasan standar adalah oli.
Perlombaan batin dikunci ke poros.Kesesuaian untuk pemusatan lintasan luar harus sesuai dengan toleransi H7.
Sambungan dari outer race adalah melalui baut ke grade 10.9 atau lebih baik.
Data Teknis
| SPESIFIKASI | |
| Model | AA45 |
| Bahan | GCr15 |
| diameter dalam | 45mm |
| Diameter luar | 130mm |
| Ketebalan | 56mm |
| Kapasitas torsi | 1125Nm |
| Tarik Torsi | 140Ncm |
| Kecepatan lari balapan dalam | 1050r/mnt |
| Kecepatan melampaui ras luar | 1500r/menit |
| Bobot | 4 kg |
| Struktur | Jenis rol |
| Aplikasi | Mesin tekstil, kipas angin, ventilator, mesin cetak |
| Kemasan | Kotak Karton, Kotak Kayu atau Disesuaikan |
| Syarat pembayaran | TT.L/C, D/A, D/P, Western Union, Paypal |
| waktu pengiriman | 2-4 hari untuk sampel, 7 hari untuk pesanan besar |
Dimensi dan Kapasitas
| Ukuran | TK1 | Melebihi kecepatan | Bobot |
Menyeret torsi |
||||||||||
| dH7 | nimax2) | Namax3) | Dh7 | D5 | D6 | D3 | Z | HAI | L | f | s | (kg) | TR | |
| (mm) | (Nm) | (menit-1) | (menit-1) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (Ncm) | |
| 12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5.5 | 20 | 0,5 | 4,5 | 0.21 | 0,7 |
| 15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5.5 | 30 | 0.8 | 4,5 | 0,44 | 3.5 |
| 20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0.8 | 5.5 | 0,7 | 8.4 |
| 25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5.5 | 37 | 1 | 6.5 | 1.3 | 14 |
| 30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6.6 | 44 | 1 | 6.5 | 2 | 23 |
| 35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6.6 | 48 | 1 | 6.5 | 2.6 | 60 |
| 40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1.5 | 7.6 | 3.9 | 72 |
| 45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1.5 | 7.6 | 4 | 140 |
| 50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1.5 | 7.6 | 6 | 180 |
| 55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7.6 | 7.2 | 190 |
| 60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7.6 | 9.2 | 240 |
| 70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2.5 | 7.6 | 11.8 | 320 |
CATATAN
1) T maks = 2 x T KN
2) Inner race overruns
3) Overruns ras luar
Jalan masuk ke DIN 6885.1
