| Tempat asal | CINA |
| Nama merek | SUMA |
| Sertifikasi | ISO SGS |
| Nomor model | FSO750 HPI750 |

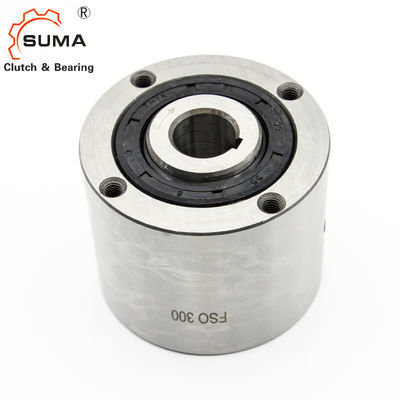

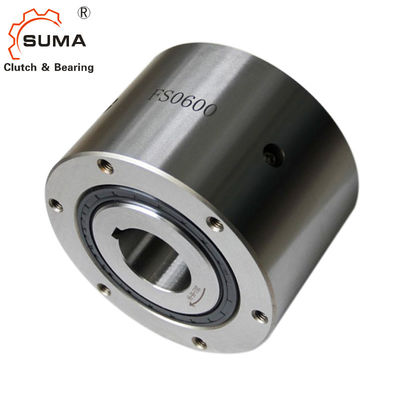

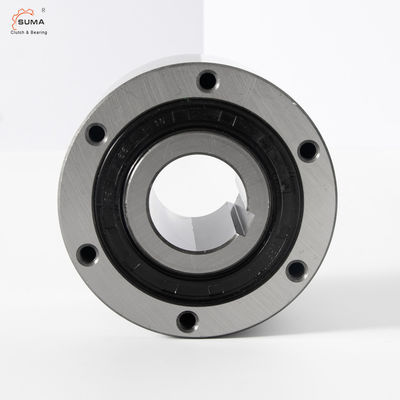

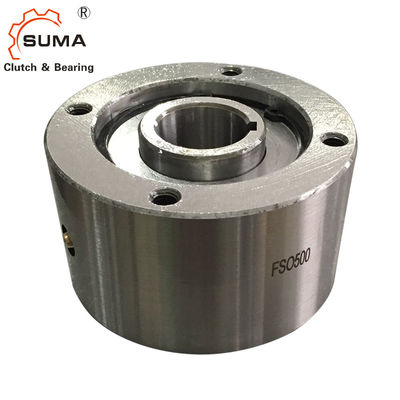

FSO750 HPI750 One Way Backstop Clutch Cam Clutch Sprag Bearing
Fitur
Tipe FSO, FSO-GR, dan HPI 750 hingga 1027 adalah freewheels tipe sprag mandiri, disegel dan didukung bantalan, menggunakan dua bantalan bola.
pelumasan
Tipe FSO dan HPI dilumasi oli dan menggunakan seal standar poros bibir.
Tipe FSO-GR dilumasi gemuk dan dapat dilengkapi dengan segel labirin bebas kontak.
Tipe HPI dirancang khusus untuk aplikasi pengindeksan kecepatan tinggi.
Dimensi dan Kapasitas
| Ukuran |
torsi [Nm] |
Melebihi kecepatan [min-1] |
DIMENSI [mm] | pelumas | Bobot | torsi | |||||||||||||||||
| FSO | FS | dH7-bxh | d4) | A | B5) | C | D | E | F | G | z | J | K | L | P | f | FSO | HPI | FS | TR | |||
| TKN1) | nmaksimal2) | nmaksimal3) | min-maks | -0,05 | [kg] | [Ncm] | |||||||||||||||||
| 750 | 9660 | 1800/650 | 1000/650 | 65-18x11 | 57–87 | 152,4 | 222.25 | 149.2 | 31.7 | 1.6 | 107,74 | 177.8 | 8* | M12 | 25 | 1/2-20 | 49.2 | 1.6 | 222 | 384 | 207 | 38 | 5.08 |
| 70-20x12 | |||||||||||||||||||||||
| 75-20x12 | |||||||||||||||||||||||
| 80-22x14 | |||||||||||||||||||||||
| 800 | 17940 | 1500/525 | 850/525 | 85-22x14 | 66-112 | 152,4 | 254 | 149.2 | 31.7 | 1.6 | 139.7 | 227 | 8 | M12 | 25 | 1/2-20 | 49.2 | 1.6 | 222 | 444 | 251 | 46 | 7.12 |
| 80-22x14 | |||||||||||||||||||||||
| 90-25x14 | |||||||||||||||||||||||
| 100-28x16 | |||||||||||||||||||||||
| 110-28x16 | |||||||||||||||||||||||
| 900 | 24408 | 1350/500 | 700/500 | 100-28x16 | 92-138 | 161.9 | 304.8 | 158.7 | 34.9 | 1.6 | 161,92 | 247.65 | 10 | M16 | 32 | 1/2-20 | 54 | 1.6 | 532 | 473 | 340 | 71 | 8.47 |
| 110-28x16 | |||||||||||||||||||||||
| 120-32x18 | |||||||||||||||||||||||
| 130-32x18 | |||||||||||||||||||||||
| 1027 | 36612 | 700/375 | 500/375 | 130-32x18 | 125–177 | 168.3 | 381 | 165.1 | 34.9 | 3.2 | 228.6 | 298.45 | 12 | M16 | 32 | 1/2-20 | 54 | 3.2 | 651 | 946 | 473 | 113 | 13.56 |
| 150-36x20 | |||||||||||||||||||||||
| 175-45x25 | |||||||||||||||||||||||
CATATAN
1) T maks = 2 kali;
2) Ras dalam/ras luar
3) segel labirin ras dalam / ras luar
4) Lubang inci tersedia berdasarkan permintaan
5) Hanya untuk lubang kebesaran
Ukuran 600 > 50 mm
Ukuran 700 > 75 mm
*) 6 lubang dengan jarak yang sama pada 60;ditambah 2 lubang ekstra pada 180;Lihat petunjuk pemasangan dan perawatan
Pemasangan dan Kopling
