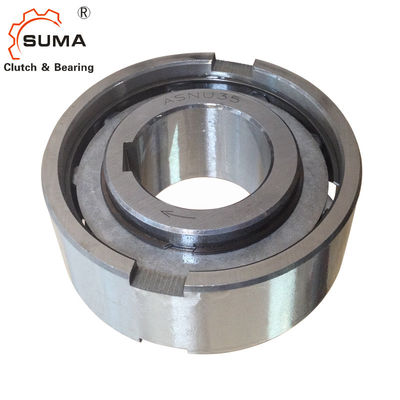

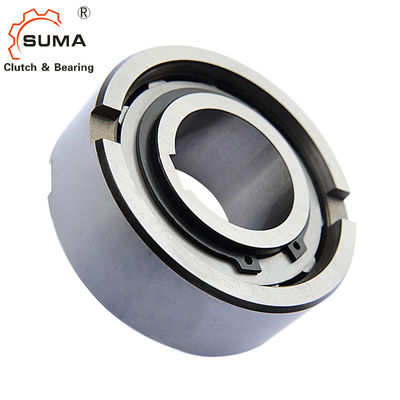

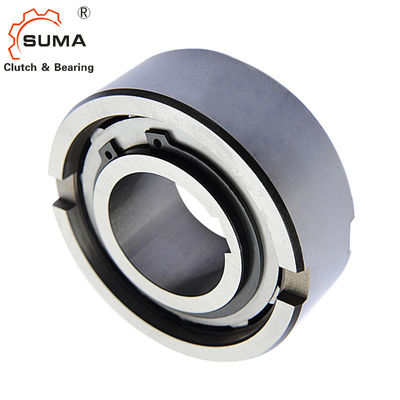

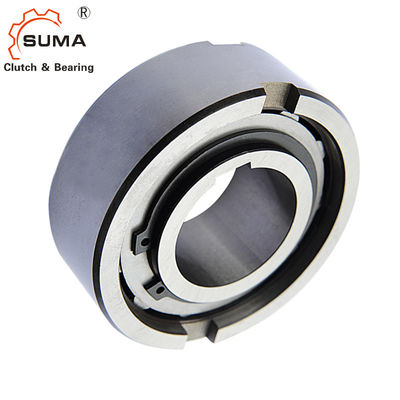

ASNU35 383 Nm Pelumasan 35*80*31MM Roller Clutch Bearing
Fitur
Tipe ASNU adalah tipe freewheel roller non-bearing yang didukung.Bantalan diperlukan untuk mendukung beban aksial dan radial.Pelumasan dan penyegelan juga harus disediakan oleh instalasi.Diameter luar nominal sama dengan seri 63.. bantalan bola.
Pengaturan tipikal adalah memasang tipe ini di samping bantalan dalam toleransi lokasi yang sama,
Balapan luar memiliki toleransi n6 positif, untuk memberikan tekanan yang pas di rumah H7.Takik samping tambahan di balapan luar menyediakan transmisi torsi positif.
Jika rumahan adalah toleransi K6, penggunaan takik tidak diperlukan, tetapi rumahan harus cukup kuat untuk tidak mengembang setelah perakitan.Desain ini dapat menerima misalignment aksial ras dalam dan luar.
Data Teknis
Nama Produk | bantalan kopling satu arah |
Model | ASNU35 |
Bahan | Baja krom GCr15 |
diameter dalam | 35mm |
Diameter luar | 84mm |
Kapasitas torsi | 383Nm |
Bobot | 0.74kg |
Kemasan | Kotak karton / kotak kayu |
Syarat pembayaran | TT.L/C, D/A, D/P, Western Union |
waktu pengiriman | 10-15 Hari |
Dimensi dan Kapasitas
Jenis | Ukuran |
TKN1) |
Melebihi kecepatan |
Bobot
|
Tarik torsi | |||||||||
ASNU (NFS) |
dH7 | nimax2) | namax3) | Dn6 | D5 | L | b | t | s | e | f | TR | ||
[mm] | [Nm] | [menit-1] | [menit-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | [Ncm] | |
8 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0.6 | 0,3 | 0,07 | 1.6 | |
12 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0.6 | 0,3 | 0,06 | 1.6 | |
15 | 30 | 2400 | 3600 | 42 | 37 | 18 | 5 | 1.8 | 2.4 | 0.8 | 0,3 | 0.11 | 1.9 | |
17 | 49 | 2300 | 3400 | 47 | 40 | 19 | 5 | 2.3 | 2.4 | 1.2 | 0.8 | 0.15 | 1.9 | |
20 | 78 | 2100 | 3100 | 52 | 42 | 21 | 6 | 2.3 | 2.4 | 1.2 | 0.8 | 0.19 | 1.9 | |
25 | 125 | 1700 | 2600 | 62 | 51 | 24 | 8 | 2.8 | 2.4 | 1.2 | 0.8 | 0.38 | 5.6 | |
30 | 255 | 1400 | 2200 | 72 | 60 | 27 | 10 | 2.5 | 2.4 | 1.8 | 1 | 0,54 | 14 | |
35 | 383 | 1200 | 1900 | 80 | 70 | 31 | 12 | 3.5 | 2.4 | 1.8 | 1 | 0,74 | 16 | |
40 | 538 | 1100 | 1700 | 90 | 78 | 33 | 12 | 4.1 | 2.5 | 1.8 | 1 | 0,92 | 38 | |
45 | 780 | 1000 | 1600 | 100 | 85 | 36 | 14 | 4.6 | 2.5 | 1.8 | 1 | 1.31 | 43 | |
50 | 1013 | 850 | 1350 | 110 | 92 | 40 | 14 | 5.6 | 2.5 | 1.8 | 1 | 1.74 | 55 | |
60 | 1825 | 750 | 1050 | 130 | 110 | 46 | 18 | 5.5 | 3.6 | 2.6 | 1.5 | 2.77 | 110 | |
70 | 2300 | 600 | 950 | 150 | 125 | 51 | 20 | 6.9 | 3.6 | 2.6 | 1.5 | 4.16 | 140 | |
80 | 3275 | 550 | 850 | 170 | 140 | 58 | 20 | 7.5 | 3.6 | 2.6 | 1.5 | 6.09 | 180 | |
90 | 5325 | 500 | 750 | 190 | 160 | 64 | 20 | 8 | 3.6 | 2.6 | 2 | 8.2 | 230 | |
100 | 7250 | 450 | 680 | 215 | 175 | 73 | 24 | 8.5 | 3.6 | 2.6 | 2 | 12.6 | 380 | |
120 | 13500 | 370 | 550 | 260 | 215 | 86 | 28 | 10 | 3.6 | 2.6 | 2.5 | 22 | 650 | |
150 | 26625 | 300 | 460 | 320 | 260 | 108 | 32 | 12 | 3.6 | 3.6 | 2.5 | 42 | 1000 | |
200 | 44500 | 230 | 350 | 420 | 350 | 138 | 45 | 16 | 7.6 | 3.6 | 3 | 93 | 2000 |
CATATAN
ASNU8-12, ASNU200 alur pasak ke DIN 6885. 1,
ukuran lain untuk DIN 6885.3
1) T maks = 2 &kali;T KN
2) Inner race overruns
3) Overruns ras luar
