| Tempat asal | CINA |
| Nama merek | SUMA |
| Sertifikasi | ISO SGS |
| Nomor model | GFR90 GFRN90 |

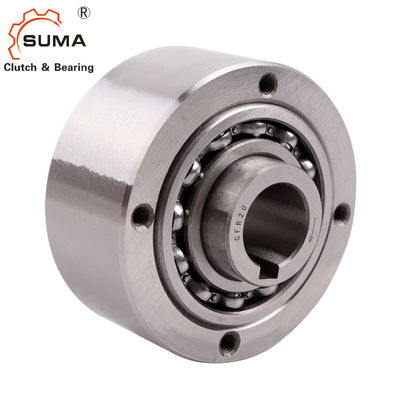

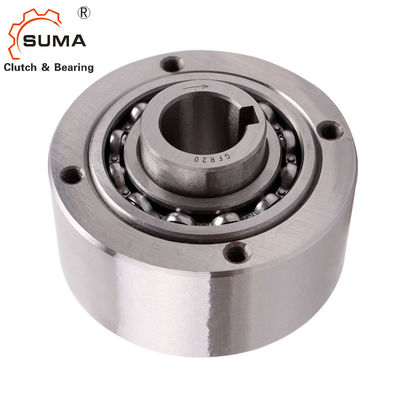

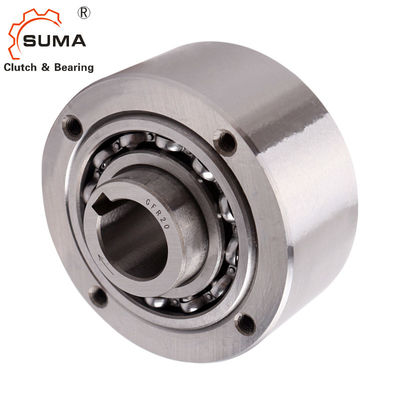

GFR90 GFRN90 158MM Freewheel Roller Type Backstop Bearing
Fitur
Jenis GFR, GFRN adalah freewheels jenis roller.Mereka adalah bantalan didukung, menggunakan dua 160.. bantalan seri, dan membutuhkan pelumasan minyak.Unit-unit ini dapat digunakan dalam desain yang menyediakan pelumasan minyak dan penyegelan seperti pada contoh di atas.Bantalan tidak boleh mengalami tegangan aksial.
Biasanya, tipe GFR,GFRN digunakan dengan penutup seri F yang dirancang untuk mentransmisikan torsi, dan memberikan pelumasan dan penyegelan oli.Biasanya sampul ini digunakan berpasangan sesuai dengan kombinasi yang ditunjukkan pada halaman berikut.Perlombaan luar model GFR jelas untuk menerima dan memusatkan komponen apa pun yang bosan dengan toleransi H7.
Torsi ditransmisikan oleh baut melalui pelat penutup dalam kasus ini.Tipe GFR, GFRN identik kecuali tipe GFRN memiliki alur pasak pada diameter luar untuk mentransmisikan torsi.Dua segel kertas dikirimkan dengan masing-masing unit untuk ditempatkan di antara lapisan luar dan pelat penutup.
Data Teknis
| Barang | GFR90 GFRN90 |
| diameter dalam. | 90 mm |
| diameter luar | 230 mm |
| Lebar | 158 mm |
| torsi | 14500 Nm |
| Bobot | 28,5 kg |
| Pelabuhan | Shanghai;Ningbo |
| waktu pengiriman | 10-15 hari |
| Kemasan | paket kayu, paket karton, dll |
| Aplikasi | Konveyor, Motor Listrik, Lift ember, dll |
Dimensi dan Kapasitas
| Jenis | Ukuran | Melebihi kecepatan |
nomor ber |
Bobot | ||||||||||||||
GFR GFRN |
dH7 | TKN1) | nimax2) | namax3) | Dh7 | D2 | D4 | D3 | G | t | z | L 1 | L | B | t1 | bP10 | f | |
| [mm] | [Nm] | [menit-1] | [menit-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] |
[ mm] |
[mm] | [kg] | |||
| 12* | 55 | 4000 | 7200 | 62 | 20 | 42 | 51 | 5.5 | – | 3 | 42 | 20 | 27 | 2.5 | 4 | 0,5 | 0,5 | |
| 15 | 125 | 3600 | 6500 | 68 | 25 | 47 | 56 | M5 | 8 | 3 | 52 | 28 | 32 | 3 | 5 | 0.8 | 0.8 | |
| 20 | 181 | 2700 | 5600 | 75 | 30 | 55 | 64 | M5 | 8 | 4 | 57 | 34 | 39 | 3.5 | 6 | 0.8 | 1 | |
| 25 | 288 | 2100 | 4500 | 90 | 40 | 68 | 78 | M6 | 10 | 4 | 60 | 35 | 40 | 4 | 8 | 1 | 1.5 | |
| 30 | 500 | 1700 | 4100 | 100 | 45 | 75 | 87 | M6 | 10 | 6 | 68 | 43 | 48 | 4 | 8 | 1 | 2.2 | |
| 35 | 725 | 1550 | 3800 | 110 | 50 | 80 | 96 | M6 | 12 | 6 | 74 | 45 | 51 | 5 | 10 | 1 | 3 | |
| 40 | 1025 | 1150 | 3400 | 125 | 55 | 90 | 108 | M8 | 14 | 6 | 86 | 53 | 59 | 5 | 12 | 1.5 | 4.6 | |
| 45 | 1125 | 1000 | 3200 | 130 | 60 | 95 | 112 | M8 | 14 | 8 | 86 | 53 | 59 | 5.5 | 14 | 1.5 | 4.7 | |
| 50 | 2125 | 800 | 2800 | 150 | 70 | 110 | 132 | M8 | 14 | 8 | 94 | 64 | 72 | 5.5 | 14 | 1.5 | 7.2 | |
| 55 | 2625 | 750 | 2650 | 160 | 75 | 115 | 138 | M10 | 16 | 8 | 104 | 66 | 72 | 6 | 16 | 2 | 8.6 | |
| 60 | 3500 | 650 | 2450 | 170 | 80 | 125 | 150 | M10 | 16 | 10 | 114 | 78 | 89 | 7 | 18 | 2 | 10.5 | |
| 70 | 5750 | 550 | 2150 | 190 | 90 | 140 | 165 | M10 | 16 | 10 | 134 | 95 | 108 | 7.5 | 20 | 2.5 | 13.5 | |
| 80 | 8500 | 500 | 1900 | 210 | 105 | 160 | 185 | M10 | 16 | 10 | 144 | 100 | 108 | 9 | 22 | 2.5 | 18.2 | |
| 90 | 14500 | 450 | 1700 | 230 | 120 | 180 | 206 | M12 | 20 | 10 | 158 | 115 | 125 | 9 | 25 | 3 | 28.5 | |
| 100 | 20000 | 350 | 1450 | 270 | 140 | 210 | 240 | M16 | 24 | 10 | 182 | 120 | 131 | 10 | 28 | 3 | 42,5 | |
| 130 | 31250 | 250 | 1250 | 310 | 160 | 240 | 278 | M16 | 24 | 12 | 212 | 152 | 168 | 11 | 32 | 3 | 65 | |
| 150 | 70000 | 200 | 980 | 400 | 200 | 310 | 360 | M20 | 32 | 12 | 246 | 180 | 194 | 12 | 36 | 4 | 138 | |
Catatan:
1) T maks = 2 × T KN
2) Inner race overruns
3) Overruns ras luar
Contoh Pemasangan
