Tempat asal: | CINA |
---|---|
Nama merek: | SUMA |
Sertifikasi: | ISO SGS |
Nomor model: | GFR50 GFRN50 |
Kuantitas min Order: | 1 |
Harga: | USD190-USD260 PER PIECE |
Kemasan rincian: | Kotak Karton / Kotak Kayu |
Waktu pengiriman: | 7-10 Hari |
Syarat-syarat pembayaran: | L/C, D/A, D/P, T/T, Western Union, Paypal |
Menyediakan kemampuan: | 1000 Pcs per Bulan |
Nama Produk: | Bantalan Kopling Rol GFR50 GFRN50 | Bahan: | Baja bantalan GCr15 |
---|---|---|---|
Kapasitas Torsi: | 2125Nm | Kecepatan rotasi: | 2800RPM |
Berat unit: | 7.2 KG | Jaminan: | 1 tahun |
Ukuran: | 50*150*94mm | OEM: | Menerima |
Cahaya Tinggi: | GFR50 Freewheel Bearing,7.2KG Freewheel Bearing,GFR50 Roller Clutch Bearing |

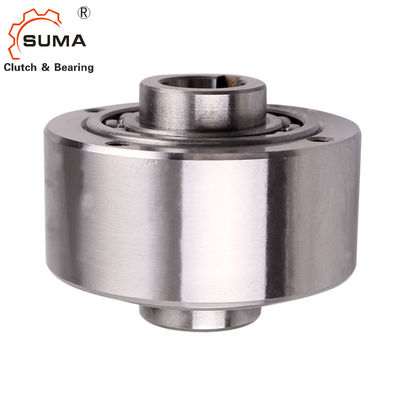

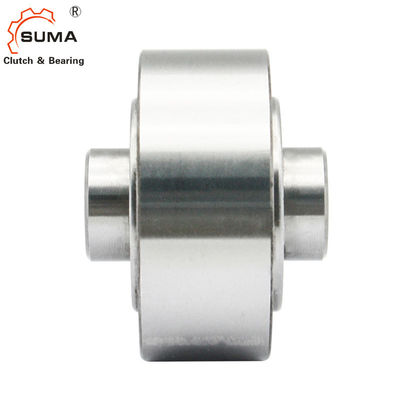

GFR50 GCr15 Roller Type One Way Freewheel Bearing Backstop Clutch
Fitur
Jenis GFR, GFRN adalah freewheels jenis roller.Mereka adalah bantalan didukung, menggunakan dua 160.. bantalan seri, dan membutuhkan pelumasan minyak.Unit-unit ini dapat digunakan dalam desain yang menyediakan pelumasan minyak dan penyegelan seperti pada contoh di atas.Bantalan tidak boleh mengalami tegangan aksial.
Biasanya, tipe GFR,GFRN digunakan dengan penutup seri F yang dirancang untuk mentransmisikan torsi, dan memberikan pelumasan dan penyegelan oli.Biasanya sampul ini digunakan berpasangan sesuai dengan kombinasi yang ditunjukkan pada halaman berikut.Perlombaan luar model GFR jelas untuk menerima dan memusatkan komponen apa pun yang bosan dengan toleransi H7.
Torsi ditransmisikan oleh baut melalui pelat penutup dalam kasus ini.Tipe GFR, GFRN identik kecuali tipe GFRN memiliki alur pasak pada diameter luar untuk mentransmisikan torsi.Dua segel kertas dikirimkan dengan masing-masing unit untuk ditempatkan di antara lapisan luar dan pelat penutup.
Data Teknis
Barang | GFR50 GFRN50 |
diameter dalam. | 50 mm |
diameter luar | 150 mm |
Lebar | 94 mm |
torsi | 2125 Nm |
Bobot | 7,2 kg |
Pelabuhan | Shanghai;Ningbo |
waktu pengiriman | 10-15 hari |
Kemasan | paket kayu, paket karton, dll |
Aplikasi | Konveyor, Motor Listrik, Lift ember, dll |
Dimensi dan Kapasitas
Jenis | Ukuran | Melebihi kecepatan |
nomor ber |
Bobot | ||||||||||||||
GFR GFRN |
dH7 | TKN1) | nimax2) | namax3) | Dh7 | D2 | D4 | D3 | G | t | z | L 1 | L | B | t1 | bP10 | f | |
[mm] | [Nm] | [menit-1] | [menit-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] |
[ mm] |
[mm] | [kg] | |||
12* | 55 | 4000 | 7200 | 62 | 20 | 42 | 51 | 5.5 | – | 3 | 42 | 20 | 27 | 2.5 | 4 | 0,5 | 0,5 | |
15 | 125 | 3600 | 6500 | 68 | 25 | 47 | 56 | M5 | 8 | 3 | 52 | 28 | 32 | 3 | 5 | 0.8 | 0.8 | |
20 | 181 | 2700 | 5600 | 75 | 30 | 55 | 64 | M5 | 8 | 4 | 57 | 34 | 39 | 3.5 | 6 | 0.8 | 1 | |
25 | 288 | 2100 | 4500 | 90 | 40 | 68 | 78 | M6 | 10 | 4 | 60 | 35 | 40 | 4 | 8 | 1 | 1.5 | |
30 | 500 | 1700 | 4100 | 100 | 45 | 75 | 87 | M6 | 10 | 6 | 68 | 43 | 48 | 4 | 8 | 1 | 2.2 | |
35 | 725 | 1550 | 3800 | 110 | 50 | 80 | 96 | M6 | 12 | 6 | 74 | 45 | 51 | 5 | 10 | 1 | 3 | |
40 | 1025 | 1150 | 3400 | 125 | 55 | 90 | 108 | M8 | 14 | 6 | 86 | 53 | 59 | 5 | 12 | 1.5 | 4.6 | |
45 | 1125 | 1000 | 3200 | 130 | 60 | 95 | 112 | M8 | 14 | 8 | 86 | 53 | 59 | 5.5 | 14 | 1.5 | 4.7 | |
50 | 2125 | 800 | 2800 | 150 | 70 | 110 | 132 | M8 | 14 | 8 | 94 | 64 | 72 | 5.5 | 14 | 1.5 | 7.2 | |
55 | 2625 | 750 | 2650 | 160 | 75 | 115 | 138 | M10 | 16 | 8 | 104 | 66 | 72 | 6 | 16 | 2 | 8.6 | |
60 | 3500 | 650 | 2450 | 170 | 80 | 125 | 150 | M10 | 16 | 10 | 114 | 78 | 89 | 7 | 18 | 2 | 10.5 | |
70 | 5750 | 550 | 2150 | 190 | 90 | 140 | 165 | M10 | 16 | 10 | 134 | 95 | 108 | 7.5 | 20 | 2.5 | 13.5 | |
80 | 8500 | 500 | 1900 | 210 | 105 | 160 | 185 | M10 | 16 | 10 | 144 | 100 | 108 | 9 | 22 | 2.5 | 18.2 | |
90 | 14500 | 450 | 1700 | 230 | 120 | 180 | 206 | M12 | 20 | 10 | 158 | 115 | 125 | 9 | 25 | 3 | 28.5 | |
100 | 20000 | 350 | 1450 | 270 | 140 | 210 | 240 | M16 | 24 | 10 | 182 | 120 | 131 | 10 | 28 | 3 | 42,5 | |
130 | 31250 | 250 | 1250 | 310 | 160 | 240 | 278 | M16 | 24 | 12 | 212 | 152 | 168 | 11 | 32 | 3 | 65 | |
150 | 70000 | 200 | 980 | 400 | 200 | 310 | 360 | M20 | 32 | 12 | 246 | 180 | 194 | 12 | 36 | 4 | 138 |
Catatan:
1) T maks = 2 × T KN
2) Inner race overruns
3) Overruns ras luar
Contoh Pemasangan
Foto-foto
