| Tempat asal | CINA |
| Nama merek | SUMA |
| Sertifikasi | ISO SGS |
| Nomor model | DC3175(3C) |

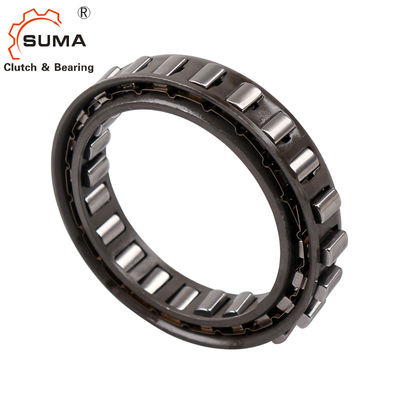

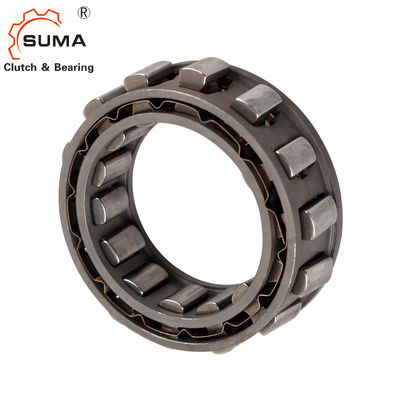

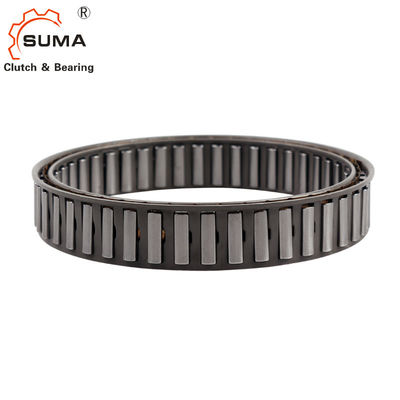

Kopling Tipe DC Sprag
Pengantar singkat
Tipe DC adalah sangkar freewheel tipe sprag tanpa balapan dalam atau luar.Itu harus dipasang dalam desain yang menyediakan balapan, dukungan bantalan untuk beban aksial dan radial, pelumasan dan penyegelan.Tipe DC versi-N menerima semua jenis pelumas yang saat ini digunakan dalam peralatan transmisi daya.
Toleransi ruang sprag tidak boleh dilampaui.Balapan dalam dan luar harus memiliki lebar polos minimum "e", tanpa lekukan apa pun, untuk memastikan fungsi roda bebas dengan benar seperti yang ditunjukkan pada halaman berikut.
Sebagai alternatif, balapan dapat dibuat dalam kasus poros baja yang dikeraskan, atau rumah, dengan spesifikasi di bawah ini.Kekerasan permukaan bagian akhir harus HRC 60 hingga 62, untuk kedalaman minimum 0,6 mm.
Kekerasan inti menjadi HRC35 hingga 45. Kekasaran permukaan tidak melebihi 22CLA.Taper maksimum antar balapan: 0,007 mm untuk lebar 25 mm.
Dimensi dan Kapasitas
|
Ukuran
|
TKN1) |
Melebihi kecepatan |
Ruang semprot
|
TIDAK. klip
|
Tidak. dari sprags |
Bobot | ||||||
| nimax2) | namax3) | a+0,008 -0,005 |
c± 0,013 | emin | dmin | bmax | ||||||
| [Nm] | [menit-1] | [menit -1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | |||
| DC2222G-N | 63 | 8600 | 4300 | 22.225 | 38.885 | 8,33 ± 0,075 | 10 | 50 | 15 | – | 12 | 0,03 |
| DC2776-N | 119 | 6900 | 3400 | 27.762 | 44.422 | 8,33 ± 0,075 | 13.5 | 58 | 18 | – | 14 | 0,055 |
| DC3034-N | 124 | 6300 | 3100 | 30.34 | 47 | 8,33 ± 0,075 | 13.5 | 62 | 20 | – | 14 | 0,06 |
| DC3175(3C)-N | 159 | 6000 | 3000 | 31.75 | 48.41 | 8,33 ± 0,075 | 13.5 | 63 | 21 | 3 | 16 | 0,06 |
| DC3809A-N | 275 | 5000 | 2500 | 38.092 | 54,752 | 8,33 ± 0,075 | 16 | 71 | 25 | – | 18 | 0,085 |
| DC4127(3C)-N | 224 | 4600 | 2300 | 41.275 | 57.935 | 8,33 ± 0,075 | 13.5 | 75 | 27 | 3 | 18 | 0,09 |
| DC4445A-N | 363 | 4300 | 2100 | 44.45 | 61.11 | 8.33±0.1 | 16 | 79 | 29 | – | 20 | 0,095 |
| DC4972(4C)-N | 306 | 3800 | 1900 | 49.721 | 66.381 | 8.33±0.1 | 13.5 | 86 | 33 | 4 | 22 | 0.1 |
| DC5476A-N | 525 | 3500 | 1700 | 54.765 | 71.425 | 8.33±0.1 | 16 | 92 | 36 | – | 24 | 0.11 |
| DC5476A(4C)-N | 525 | 3500 | 1700 | 54.765 | 71.425 | 8.33±0.1 | 16 | 92 | 36 | 4 | 24 | 0.13 |
| DC5476B(4C)-N | 769 | 3500 | 1700 | 54.765 | 71.425 | 8.33±0.1 | 21 | 92 | 36 | 4 | 24 | 0.18 |
| DC5476C(4C)-N | 990 | 3500 | 1700 | 54.765 | 71.425 | 8.33±0.1 | 25.4 | 92 | 36 | 4 | 24 | 0.2 |
| DC5776A-N | 604 | 3300 | 1600 | 57.76 | 74.42 | 8.33±0.1 | 16 | 98 | 38 | – | 26 | 0.11 |
| DC6334B-N | 806 | 3000 | 1500 | 63,34 | 80 | 8.33±0.1 | 21 | 104 | 42 | – | 26 | 0,175 |
| DC7221(5C)-N | 675 | 2600 | 1300 | 72.217 | 88.877 | 8.33±0.1 | 13.5 | 115 | 48 | 5 | 30 | 0.14 |
| DC7221B-N | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8.33±0.1 | 21 | 115 | 48 | – | 30 | 0,185 |
| DC7221B(5C)-N | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8.33±0.1 | 21 | 115 | 48 | 5 | 30 | 0.21 |
| DC7969C(5C)-N | 2038 | 2400 | 1200 | 79.698 | 96.358 | 8.33±0.1 | 25.4 | 124 | 53 | 5 | 34 | 0,28 |
| DC8334C-N | 2055 | 2300 | 1100 | 83,34 | 100.000 | 8.33±0.1 | 25.4 | 132 | 55 | – | 34 | 0.27 |
| DC8729A-N | 1250 | 2200 | 1100 | 87.29 | 103,96 | 8.33±0.1 | 16 | 134 | 58 | – | 34 | 0.165 |
| DC10323A(5C)*-N | 1612 | 1800 | 900 | 103.231** | 119.891 | 8.33±0.1 | 16 | 155 | 68 | 5 | 40 | 0.205 |
| DC12334C*-N | 4800 | 1500 | 750 | 123.340** | 140.000 | 8.33±0.1 | 25.4 | 184 | 80 | – | 50 | 0.4 |
| DC12388C(11C) | 4875 | 1500 | 750 | 123.881 | 142,88 | 9,50 ± 0,1 | 25.4 | 186 | 80 | 11 | 44 | 0.4 |
CATATAN
1) T maks = 2 × T KN
» Lihat Seleksi halaman 12 sampai 19
2) Inner race overruns
3) Overruns ras luar
*) Flensa pemusatan sangkar bagian dalam berada di kebalikannya
samping
**) Perpanjangan toleransi hingga ± 0,013 diperbolehkan
