Fitur bantalan rol Jarum Dorong
Bantalan dorong rol jarum dilengkapi dengan sangkar yang stabil bentuk untuk memandu dan mempertahankan rol jarum dalam jumlah besar dengan andal.Penyimpangan diameter rol dalam satu rakitan berada dalam 2 & mikro; m, memungkinkan bantalan ini mengakomodasi beban aksial dan beban kejut yang berat.Bantalan ini memberikan tingkat kekakuan yang tinggi dalam ruang aksial minimum.Dalam aplikasi di mana permukaan komponen mesin yang berdekatan dapat berfungsi sebagai raceways, bantalan dorong rol jarum tidak akan memakan lebih banyak ruang daripada washer dorong konvensional.
Spesifikasi bantalan jarum
1) Jenis bantalan jarum: AXK, NTA, TC, AS, LS, GS, 51100, K81101, TRA, TRB, TRC, TRD
2) dengan lubang minyak
3) Bahan: Chrome/Stainless steel
4) Perisai/penutupan: Terbuka
5) Presisi : ABEC-1 (P0), ABEC-3 (P6),ABEC-5(P5)
6) Tingkat Getaran dan Kebisingan : V2, V1, Z1, Z2
7) Izin internal: C0, C2, C3
8) Pengepakan: pengepakan industri atau pengepakan kotak individual, karton, palet.
Dimensi dan Kapasitas
batang dia |
bantalan jenis |
dimensi (mm) | Peringkat Beban Dasar (N) | kecepatan terbatas (rpm) |
berat (G)
|
|||||
(mm) |
asli jenis |
Batin | Luar | Lebar | dinamis | statis | gemuk | minyak | ||
Dc1 | Dc | Dw | ||||||||
4 | AXK 0414 TN | 4 | 14 | 2 | 4100 | 7900 | 14000 | 5500 | 0,7 | |
5 | AXK 0515 TN | 5 | 15 | 2 | 4000 | 8500 | 13000 | 4800 | 0,8 | |
6 | AXK 0619 TN | 6 | 19 | 2 | 6000 | 12000 | 12000 | 4200 | 1 | |
8 | AXK 0821 TN | 8 | 21 | 2 | 7100 | 13500 | 11000 | 4000 | 2 | |
10 | AXK 1024 | 10 | 24 | 2 | 7800 | 24000 | 9500 | 3600 | 3 | |
12 | AXK 1226 | 12 | 26 | 2 | 8200 | 26700 | 7200 | 3200 | 3 | |
15 | AXK 1528 | 15 | 28 | 2 | 9500 | 33000 | 6500 | 3000 | 4 | |
17 | AXK 1730 | 17 | 30 | 2 | 10200 | 36500 | 5500 | 2800 | 4 | |
20 | AXK 2035 | 20 | 35 | 2 | 11000 | 43000 | 5000 | 2600 | 5 | |
25 | AXK 2542 | 25 | 42 | 2 | 12500 | 538000 | 4500 | 2300 | 7 | |
30 | AXK 3047 | 30 | 47 | 2 | 14000 | 656000 | 4100 | 2100 | 8 | |
35 | AXK 3552 | 35 | 52 | 2 | 15500 | 770000 | 3700 | 2000 | 10 | |
40 | AXK 4060 | 40 | 60 | 3 | 25000 | 1100000 | 3200 | 1900 | 16 | |
45 | AXK 4565 | 45 | 65 | 3 | 25800 | 1250000 | 3000 | 1700 | 18 | |
50 | AXK 5070 | 50 | 70 | 3 | 27600 | 1370000 | 2800 | 1600 | 20 | |
55 | AXK 5578 | 55 | 78 | 3 | 35000 | 1950000 | 2600 | 1500 | 28 | |
60 | AXK 6085 | 60 | 85 | 3 | 38600 | 2400000 | 2500 | 1100 | 33 | |
65 | AXK 6590 | 65 | 90 | 3 | 41000 | 2580000 | 2400 | 1000 | 35 | |
70 | AXK 7095 | 70 | 95 | 4 | 50000 | 2670000 | 2100 | 950 | 60 | |
75 | AXK 75100 | 75 | 100 | 4 | 51000 | 2750000 | 1900 | 900 | 61 | |
80 | AXK 80105 | 80 | 105 | 4 | 52400 | 2850000 | 1800 | 870 | 63 | |
85 | AXK 85110 | 85 | 110 | 4 | 54000 | 3000000 | 1700 | 850 | 67 | |
90 | AXK 90120 | 90 | 120 | 4 | 66000 | 4100000 | 1580 | 800 | 86 | |
100 | AXK 100135 | 100 | 135 | 4 | 76000 | 5570000 | 1400 | 770 | 104 | |
110 | AXK 110145 | 110 | 145 | 4 | 82000 | 6000000 | 1300 | 740 | 122 | |
120 | AXK 120155 | 120 | 155 | 4 | 84800 | 6620000 | 1200 | 700 | 131 | |
130 | AXK 130170 | 130 | 170 | 5 | 110000 | 9300000 | 1100 | 660 | 205 | |
140 | AXK 140180 | 140 | 180 | 5 | 115000 | 9100000 | 1000 | 620 | 219 | |
150 | AXK 150190 | 150 | 190 | 5 | 118000 | 9600000 | 950 | 580 | 232 | |
160 | AXK 160200 | 160 | 200 | 5 | 125000 | 10000000 | 900 | 500 | 246 | |
AX 715 | 7 | 15 | 2.3 | 3100 | 3250 | 6400 | 18400 | 0,0016 | ||
AX 816 | 8 | 16 | 2.3 | 3100 | 7900 | 6300 | 18000 | 0,0017 | ||
AX 1022 | 10 | 22 | 2.8 | 6200 | 15300 | 4700 | 13700 | 0,0044 | ||
AX 1022 | 10 | 22 | 4 | 6200 | 15300 | 4700 | 13700 | 0,0068 | ||
AX 1528 | 15 | 28 | 4 | 8100 | 26900 | 3600 | 10500 | 0,0098 | ||
AX 2542 | 25 | 42 | 5 | 13100 | 58000 | 2300 | 6600 | 0,0257 | ||
AX 2744 | 27 | 44 | 2.8 | 13700 | 61900 | 2200 | 6200 | 0,0127 | ||
AX 4060 | 40 | 60 | 2.8 | 20000 | 110000 | 1500 | 4400 | 0,0239 | ||
AX 4565 | 45 | 65 | 2.8 | 21000 | 123000 | 1400 | 4000 | 0,0247 | ||
AXW 10 | 10 | 27 | 3/3,2 | 9200 | 25500 | 6000 | 14000 | 8.3 | ||
AXW 12 | 12 | 29 | 3/3,2 | 9900 | 29000 | 5500 | 13000 | 9.1 | ||
AXW 15 | 15 | 31 | 3,5/3,2 | 11300 | 36000 | 5200 | 11000 | 10.1 | ||
AXW 17 | 17 | 33 | 3,5/3,2 | 11900 | 39500 | 4500 | 10.000 | 11 | ||
AXW 20 | 20 | 38 | 3,5/3,2 | 13100 | 46500 | 4000 | 8500 | 14 | ||
AXW 25 | 25 | 45 | 4/3.2 | 14700 | 58000 | 3000 | 7000 | 19.5 | ||
AXW 30 | 30 | 50 | 4/3.2 | 16300 | 7000 | 2000 | 6000 | 22 | ||
AXW 35 | 35 | 55 | 4/3.2 | 17800 | 81000 | 1700 | 5500 | 26.6 | ||
AXW 40 | 40 | 63 | 4/4.2 | 28000 | 114000 | 1500 | 4700 | 39.2 | ||
AXW 45 | 45 | 68 | 4/4.2 | 30000 | 128000 | 1200 | 4300 | 43.4 | ||
AXW 50 | 50 | 73 | 4,5/4,2 | 32000 | 143000 | 1000 | 3900 | 49.2 |

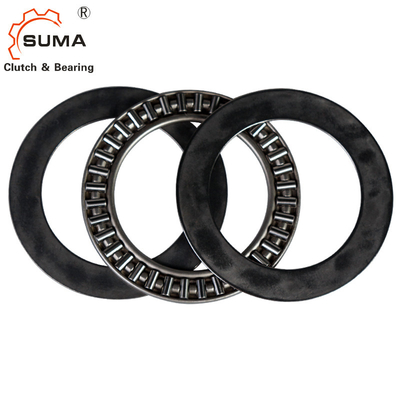

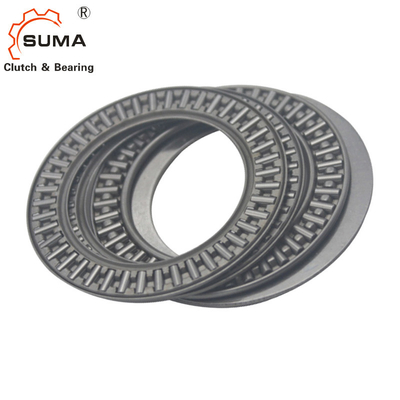

Foto-foto
