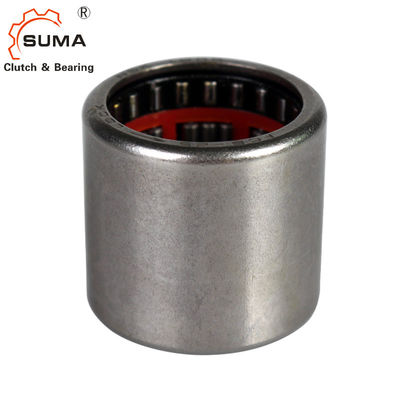

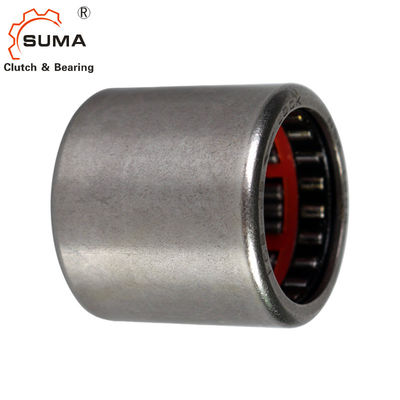

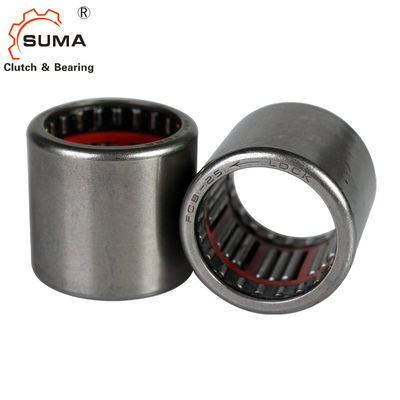

FC FCB GCr15 One Way Needle Roller Bearing Dengan Nylon Cage
Fitur
Kopling rol jarum lingkar luar (bantalan satu arah) dapat digunakan sebagai konverter, perangkat pemeriksaan, dan kopling pengalih.
FC (jarum rol kopling): terdiri dari lingkar luar stamping dan sangkar plastik;kandang dapat memiliki buluh plastik atau buluh stainless steel untuk memandu roller jarum;ring luar cenderung raceway dan roller jarum sebagai perangkat pengunci.
FCB (rakitan kopling dan bantalan): bantalan penyangga dipasang di kedua sisi kopling jarum dan menanggung beban radial.
Rol jarum dan rakitan sangkar plastik digunakan sebagai bantalan pendukung.
Data Teknis
Nomor bantalan | Berat/kg | Ukuran Utama | |||
Fw | D | C | torsi | ||
FC4K | 1 | 4 | 8 | 6 | 0.34 |
FC6 | 3 | 6 | 10 | 12 | 1.76 |
FC6K | 3 | 6 | 10 | 12 | 1.76 |
FC8 | 4 | 8 | 14 | 12 | 5.3 |
FCL8K | 3.5 | 8 | 12 | 12 | 5 |
FC10 | 4.8 | 10 | 16 | 12 | 6 |
FCL10K | 4 | 10 | 14 | 12 | 5.3 |
FC12 | 11 | 12 | 18 | 16 | 12.2 |
FC14K | 13 | 14 | 20 | 16 | 17.3 |
FC16 | 14 | 16 | 22 | 16 | 20.5 |
FC20 | 17 | 20 | 26 | 16 | 28.5 |
FC25 | 30 | 25 | 32 | 20 | 66 |
FC30 | 36 | 30 | 37 | 20 | 90 |
FC35 | 40 | 35 | 42 | 20 | 121 |
FCB8 | 10 | 14 | 14 | 20 | 5 |
FCB10 | 15 | 16 | 16 | 20 | 10 |
FCB12 | 18 | 18 | 18 | 26 | 12.2 |
FCB16 | 22 | 22 | 22 | 26 | 20.5 |
FCB20 | 27 | 26 | 26 | 26 | 28.5 |
FCB25 | 44 | 32 | 32 | 30 | 66 |
FCB30 | 51 | 37 | 37 | 30 | 90 |
FCB35 | 58 | 42 | 42 | 30 | 121 |
(1) kecepatan batas efektif untuk pelumasan gemuk dan oli.nA mengacu pada kecepatan batas putaran lingkar luar.
(2) Untuk menjaga roller jarum pada posisi terkunci, penahan dilengkapi dengan pegas baja tahan karat.
Kecepatan pelumasan oli dan gemuk yang terbatas efektif, deviasi lebar -0mm ~ -0,25mm, persyaratan khusus saat memesan instruksi.
