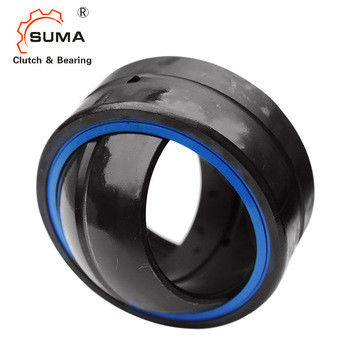

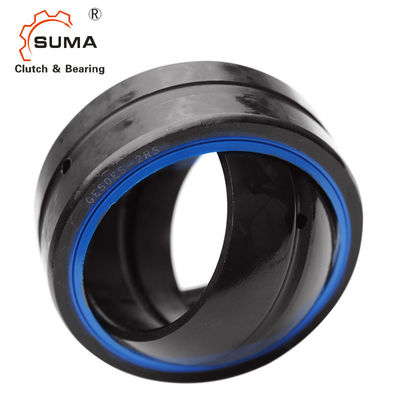

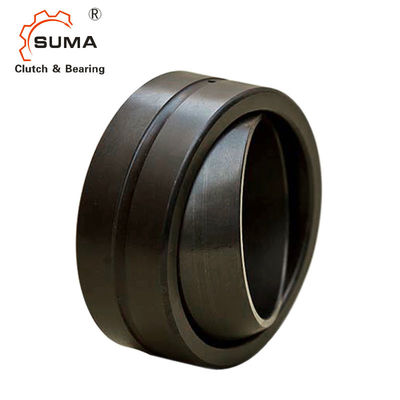

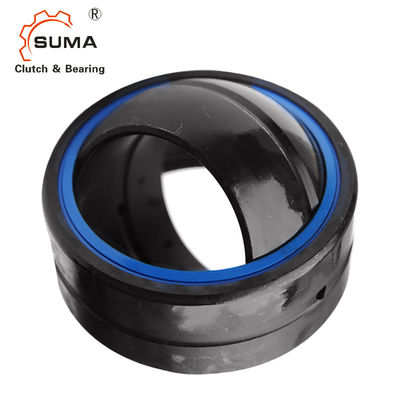

GE20ES 2RS padam Radial Spherical Sliding Bearing
Fitur
Bantalan sambungan adalah bantalan biasa bulat, tipe dasarnya terdiri dari permukaan kontak bola geser bulat, di dalam lingkar luar. Bantalan sambungan banyak digunakan dalam silinder hidrolik rekayasa, peralatan mesin pembentuk, mesin teknik, peralatan otomasi, peredam kejut mobil, industri mesin pemeliharaan air.
Dimensi dan Kapasitas
Model |
Dimensi (mm) | Peringkat Beban kN |
Berat LBS |
|||||||||
d | D | B | C | dk | rs | rsayas |
sebuah » |
Dinamis | Statis | |||
GE4E | 4 | 12 | 5 | 3 | 8 | 0,3 | 0,3 | 16 | 2 | 10 | .007 | |
GE5E | 5 | 14 | 6 | 4 | 10 | 0,3 | 0,3 | 13 | 3.4 | 17 | .008 | |
GE6E | 6 | 14 | 6 | 4 | 10 | 0,3 | 0,3 | 13 | 3.4 | 17 | .009 | |
GE8E | 8 | 16 | 8 | 5 | 13 | 0,3 | 0,3 | 15 | 5.5 | 27 | .018 | |
GE10E | 10 | 19 | 9 | 6 | 16 | 0,3 | 0,3 | 12 | 8.1 | 40 | .024 | |
GE12E | 12 | 22 | 10 | 7 | 18 | 0,3 | 0,3 | 10 | 10 | 53 | .033 | |
GE15ES | GE15ES 2RS | 15 | 26 | 12 | 9 | 22 | 0,3 | 0,3 | 8 | 16 | 84 | .059 |
GE17ES | GE17ES 2RS | 17 | 30 | 14 | 10 | 25 | 0,3 | 0,3 | 10 | 21 | 106 | .090 |
GE20ES | GE20ES 2RS | 20 | 35 | 16 | 12 | 29 | 0,3 | 0,3 | 9 | 30 | 146 | .262 |
GE25ES | GE25ES 2RS | 25 | 42 | 20 | 16 | 35.5 | 0.6 | 0.6 | 7 | 48 | 240 | .262 |
GE30ES | GE30ES 2RS | 30 | 47 | 22 | 18 | 40.7 | 0.6 | 0.6 | 6 | 62 | 310 | .337 |
GE35ES | GE35ES 2RS | 35 | 55 | 25 | 20 | 47 | 0.6 | 1 | 6 | 79 | 399 | .513 |
GE40ES | GE40ES 2RS | 40 | 62 | 28 | 22 | 53 | 0.6 | 1 | 7 | 99 | 495 | .673 |
GE45ES | GE45ES 2RS | 45 | 68 | 32 | 25 | 60 | 0.6 | 1 | 7 | 127 | 637 | .939 |
GE50ES | GE50ES 2RS | 50 | 75 | 35 | 28 | 66 | 0.6 | 1 | 6 | 156 | 780 | 1.20 |
GE55ES | GE55ES 2RS | 55 | 85 | 40 | 32 | 74 | 0.6 | 1 | 7 | 200 | 1000 | 2.07 |
GE60ES | GE60ES 2RS | 60 | 90 | 44 | 36 | 80 | 1 | 1 | 6 | 245 | 1220 | 2.29 |
GE70ES | GE70ES 2RS | 70 | 105 | 49 | 40 | 92 | 1 | 1 | 6 | 313 | 1560 | 3.41 |
GE80ES | GE80ES 2RS | 80 | 120 | 55 | 45 | 105 | 1 | 1 | 6 | 400 | 2000 | 5.08 |
GE90ES | GE90ES 2RS | 90 | 130 | 60 | 50 | 115 | 1 | 1 | 5 | 488 | 2440 | 6.05 |
GE100ES | GE100ES 2RS | 100 | 150 | 70 | 55 | 130 | 1 | 1 | 7 | 607 | 3030 | 9.79 |
GE110ES | GE110ES 2RS | 110 | 160 | 70 | 55 | 140 | 1 | 1 | 6 | 654 | 3270 | 10.60 |
GE120ES | GE120ES 2RS | 120 | 180 | 85 | 70 | 160 | 1 | 1 | 6 | 950 | 4750 | 17.71 |
GE140ES | GE140ES 2RS | 140 | 210 | 90 | 70 | 180 | 1 | 1 | 7 | 1070 | 5350 | 24.24 |
GE160ES | GE160ES 2RS | 160 | 230 | 105 | 80 | 200 | 1 | 1 | 8 | 1360 | 6800 | 30.82 |
GE180ES | GE180ES 2RS | 180 | 260 | 105 | 80 | 225 | 1.1 | 1.1 | 6 | 1530 | 7650 | 41.00 |
GE200ES | GE200ES 2RS | 200 | 290 | 130 | 100 | 250 | 1.1 | 1.1 | 7 | 2120 | 10600 | 62.00 |
GE220ES | GE220ES 2RS | 220 | 320 | 135 | 100 | 275 | 1.1 | 1.1 | 8 | 2320 | 11600 | 78.00 |
GE240ES | GE240ES 2RS | 240 | 340 | 140 | 100 | 300 | 1.1 | 1.1 | 8 | 2550 | 12700 | 88.00 |
GE260ES | GE260ES 2RS | 260 | 370 | 150 | 110 | 325 | 1.1 | 1.1 | 7 | 3030 | 15190 | 113.00 |
GE280ES | GE280ES 2RS | 280 | 400 | 155 | 120 | 350 | 1.1 | 1.1 | 6 | 3570 | 17850 | 143.00 |
GE300ES | GE300ES 2RS | 300 | 430 | 165 | 120 | 375 | 1.1 | 1.1 | 7 | 3800 | 19100 | 172.00 |
