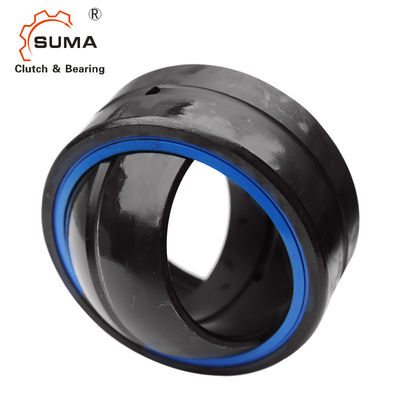

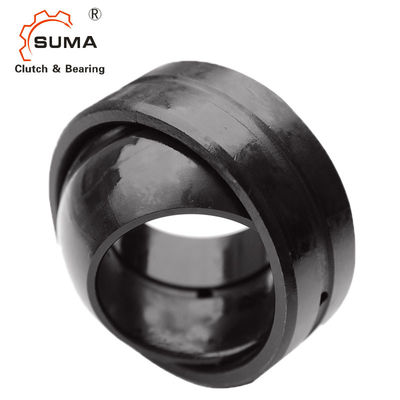

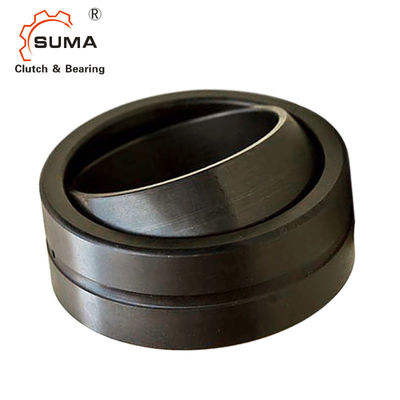

GE40DO GE40DO 2RS Baja/Baja Radial Bulat Polos Bantalan
Fitur
1, Bahan: cincin dalam dan luar bantalan baja (GCr15).
2, Perlakuan Panas: cincin dalam dan luar padam dan fosfat.
3, Struktur: Cincin penyegel terpasang di kedua sisi.Ada alur oli dan lubang oli di cincin bagian dalam dan luar. Cincin luar memiliki slot aksial.
Dimensi dan Kapasitas
Dimensi meja· Dimensi dalam mm | ||||||||||
Batang dia.
d |
Penamaan |
Massa
kg |
Ukuran | |||||||
d | D | B | C | dK |
Derajat |
|||||
tanpa segel | dengan segel | |||||||||
6 | GE 6 MELAKUKAN1) | – | 0,004 | 6–0,008 | 14–0,008 | 6–0,12 | 4–0,24 | 102) | 13 | |
8 | GE 8 MELAKUKAN1) | – | 0,007 | 8–0,008 | 16–0,008 | 8–0,12 | 5-0,24 | 132) | 15 | |
10 | GE 10 DHAI1) | – | 0,012 | 10–0,008 | 19–0,009 | 9–0,12 | 6–0,24 | 162) | 12 | |
12 | GE 12 DHAI1) | – | 0,017 | 12–0,008 | 22–0,009 | 10–0,12 | 7–0,24 | 182) | 11 | |
15 | GE 15 MELAKUKAN | – | 0,027 | 15–0,008 | 26–0,009 | 12–0,12 | 9–0,24 | 222) | 8 | |
16 | GE 16 DHAI4) | – | 0,044 | 16–0,008 | 30–0,009 | 14–0,12 | 10–0,24 | 252) | 10 | |
17 | GE 17 MELAKUKAN | GE 17 LAKUKAN-2RS | 0,041 | 17–0,008 | 30–0,009 | 14–0,12 | 10–0,24 | 252) | 10 | |
20 | GE 20 MELAKUKAN | GE 20 LAKUKAN-2RS | 0,065 | 20–0,01 | 35–0,011 | 16–0,12 | 12–0,24 | 292) | 9 | |
25 | GE 25 MELAKUKAN | GE 25 LAKUKAN-2RS | 0,12 | 25–0,01 | 42–0,011 | 20–0,12 | 16–0,24 | 35,5 | 7 | |
30 | GE 30 MELAKUKAN | GE 30 LAKUKAN-2RS | 0,15 | 30–0,01 | 47–0,011 | 22–0,12 | 18–0,24 | 40,7 | 6 | |
35 | GE 35 MELAKUKAN | GE 35 LAKUKAN-2RS | 0,23 | 35–0,012 | 55–0,013 | 25–0,12 | 20–0,3 | 47 | 6 | |
40 | GE 40 MELAKUKAN | GE 40 LAKUKAN-2RS | 0,32 | 40–0,012 | 62–0,013 | 28–0,12 | 22–0,3 | 53 | 7 | |
45 | GE 45 MELAKUKAN | GE 45 LAKUKAN-2RS | 0,41 | 45–0,012 | 68–0,013 | 32–0,12 | 25–0,3 | 60 | 7 | |
50 | GE 50 MELAKUKAN | GE 50 LAKUKAN-2RS | 0,53 | 50–0,012 | 75–0,013 | 35–0,12 | 28–0,3 | 66 | 6 | |
60 | GE 60 MELAKUKAN | GE 60 LAKUKAN-2RS | 1 | 60–0,015 | 90–0,015 | 44–0,15 | 36–0,4 | 80 | 6 | |
70 | GE 70 MELAKUKAN | GE 70 LAKUKAN-2RS | 1,5 | 70–0,015 | 105–0,015 | 49–0,15 | 40–0,4 | 92 | 6 | |
80 | GE 80 MELAKUKAN | GE 80 LAKUKAN-2RS | 2,2 | 80–0,015 | 120–0,015 | 55–0,15 | 45–0,4 | 105 | 6 | |
90 | GE 90 MELAKUKAN | GE 90 LAKUKAN-2RS | 2,7 | 90–0,02 | 130–0,018 | 60–0,2 | 50–0,5 | 115 | 5 | |
100 | GE 100 MELAKUKAN | GE 100 LAKUKAN-2RS | 4,3 | 100–0,02 | 150–0,018 | 70–0,2 | 55–0,5 | 130 | 7 | |
110 | GE 110 MELAKUKAN | GE 110 LAKUKAN-2RS | 4,7 | 110–0,02 | 160–0,025 | 70–0,2 | 55–0,5 | 140 | 6 | |
120 | GE 120 MELAKUKAN | GE 120 LAKUKAN-2RS | 8 | 120–0,02 | 180–0,025 | 85–0,2 | 70–0,5 | 160 | 6 | |
140 | GE 140 MELAKUKAN | GE 140 LAKUKAN-2RS | 11 | 140–0,025 | 210–0,03 | 90–0,25 | 70–0,6 | 180 | 7 | |
160 | GE 160 MELAKUKAN | GE 160 LAKUKAN-2RS | 14 | 160–0,025 | 230–0,03 | 105–0,25 | 80–0,6 | 200 | 8 | |
180 | GE 180 MELAKUKAN | GE 180 LAKUKAN-2RS | 18,2 | 180–0,025 | 260–0,035 | 105–0,25 | 80–0,7 | 225 | 6 | |
200 | GE 200 MELAKUKAN | GE 200 LAKUKAN-2RS | 28,3 | 200–0,03 | 290–0,035 | 130–0,3 | 100–0,7 | 250 | 7 | |
220 | – | GE 220 LAKUKAN-2RS | 35,4 | 220–0,03 | 320–0,04 | 135–0,3 | 100–0,8 | 275 | 8 | |
240 | – | GE 240 LAKUKAN-2RS | 39,4 | 240–0,03 | 340–0,04 | 140–0,3 | 100–0,8 | 300 | 8 | |
260 | – | GE 260 LAKUKAN-2RS | 51,1 | 260–0,035 | 370–0,04 | 150–0,35 | 110–0,8 | 325 | 7 | |
280 | – | GE 280 LAKUKAN-2RS | 64,6 | 280–0,035 | 400–0,04 | 155–0,35 | 120–0,8 | 350 | 6 | |
300 | – | GE 300 LAKUKAN-2RS | 77,3 | 300–0,035 | 430–0,045 | 165–0,35 | 120–0,9 | 375 | 7 | |
1) Tidak ada fasilitas pelumasan ulang. 2) Tidak ada alur pelumasan pada permukaan bulat cincin bagian dalam. 3) Juga tersedia dalam kelompok C2 dan C3. 4) Harga dan pengiriman berdasarkan permintaan. |
